25吨级倾斜液压缸三维结构设计

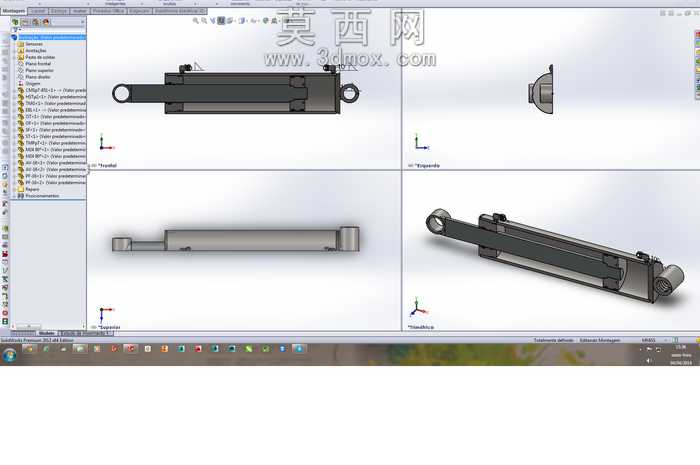

本作品为25吨级倾斜用液压缸三维建模成果，建模过程严格遵循重载液压元件的设计规范，首先从核心参数匹配入手，明确25吨额定载荷下的缸筒内径、活塞杆直径、行程范围等关键尺寸，确保结构强度满足重载倾斜作业的受力要求。建模阶段采用自底向上的装配设计思路，先逐一完成缸筒、活塞杆、端盖、耳环铰接件、密封安装槽、导向套等单个零件的特征建模：缸筒部分通过拉伸、抽壳特征构建主体内腔，同步加工出进出油口的安装接口、端盖连接的螺纹定位结构，保证内壁的圆柱度公差符合液压元件的密封要求；活塞杆部分采用阶梯轴特征设计，端部加工出与负载铰接的耳环结构，表面预留镀铬层的建模厚度，匹配耐磨、防锈的使用需求；导向套、密封件槽等细节结构严格按照液压密封的标准尺寸绘制，确保O型圈、斯特封等密封件的安装位尺寸精准，避免建模阶段出现干涉问题。装配过程中采用同轴度、端面重合等标准配合约束，还原液压缸真实的装配关系，同时完成了伸缩运动的自由度校验，确保活塞杆在全行程范围内无卡滞、无结构干涉。模型渲染阶段针对不同零件赋予对应材质：缸筒外表面采用调质钢材的哑光金属质感，活塞杆表面赋予高光亮铬的金属材质，铰接耳环部分添加防锈漆的深灰涂层，密封件采用丁腈橡胶的哑光黑材质，通过材质区分清晰展现各部件的结构边界。多视图布局分别展示了液压缸的装配整体外形、侧视剖面结构、端部铰接细节、活塞杆伸出状态的完整形态，可直观呈现油缸的双向铰接安装方式、缸筒与活塞杆的配合结构、油口布局位置，完整还原重载倾斜液压缸的结构特征，可用于液压系统原理演示、结构校核、作业场景适配验证等场景，建模过程中对所有受力连接部位做了圆角过渡处理，避免应力集中的结构设计缺陷，符合工程机械重载液压元件的设计逻辑。
