多直径规格阶梯式钻孔刀具三维设计

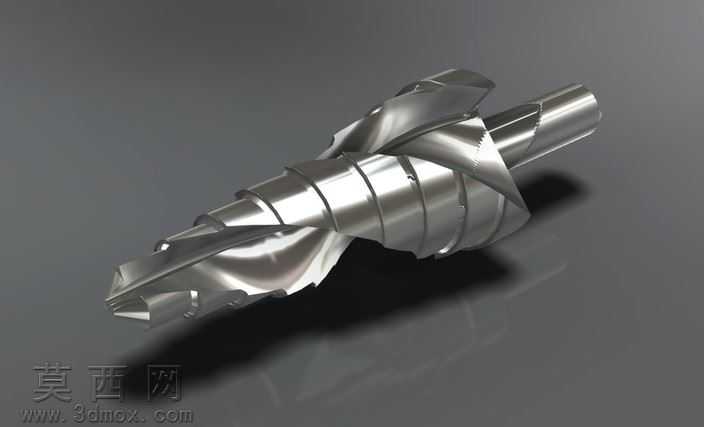

本阶梯钻三维模型采用参数化建模思路完成整体结构设计，建模过程中以实际钻孔加工的工艺需求为核心基准，首先确定刀具的夹持柄部尺寸为1/4英寸标准直柄结构，保证其能够适配常规钻夹头的装夹范围，柄部与切削工作段之间设置平滑过渡的轴肩结构，既可以强化刀具整体的结构刚性，也能在加工过程中起到深度限位的辅助作用。切削工作段按照1/16英寸的直径增量梯度，从1/8英寸到3/4英寸依次排布多级阶梯切削刃，每一级阶梯的刃口都按照标准麻花钻的切削角度进行参数化绘制，分别设置合理的前角、后角与螺旋排屑槽角度，螺旋槽从钻尖位置沿刀体轴向连续延伸至柄部衔接处，保证钻削过程中切屑能够顺着螺旋槽顺畅排出，避免切屑堵塞造成的刃口磨损或加工孔壁粗糙问题。建模过程中对每一级阶梯的端面刃口都做了细微的倒角处理，还原实际刀具的刃磨工艺特征，避免尖锐直角结构在渲染或后续工程应用中出现结构失真。材质渲染阶段，刀体整体赋予高速钢刀具的金属材质，调整材质的金属度、粗糙度参数还原硬质合金刀具经过精磨后的哑光金属质感，同时在刃口位置添加细微的高光反射效果，突出切削刃的锋利特征，背景采用浅米黄色纯色衬托，搭配柔和的漫反射光照方案，清晰展现刀具每一级阶梯的直径变化、螺旋槽的扭转弧度以及整体结构的比例协调性。模型结构上完整还原了阶梯钻一步加工完成不同直径台阶孔的功能特征，无需在建模过程中额外添加冗余的装饰结构，所有几何特征都严格对应实际工业用阶梯钻的加工尺寸规范，保证模型可直接用于刀具结构展示、加工工艺模拟或者相关工装设计的配套装配参考，每一级阶梯的直径尺寸、轴向长度参数都经过精准校准，相邻阶梯之间的过渡圆角也按照实际刀具的工艺要求设置，避免应力集中导致的刀具断裂风险，整体模型几何拓扑结构规整，无破面、重叠面等建模缺陷，能够适配不同三维软件的导入编辑需求。
