壁装式定柱旋臂起重设备三维设计

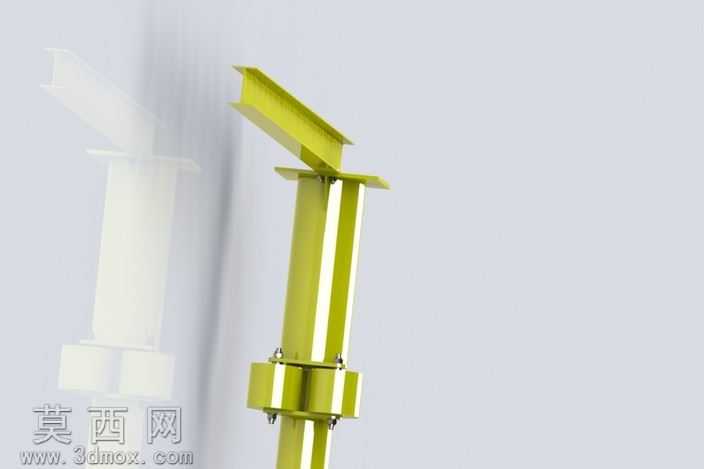

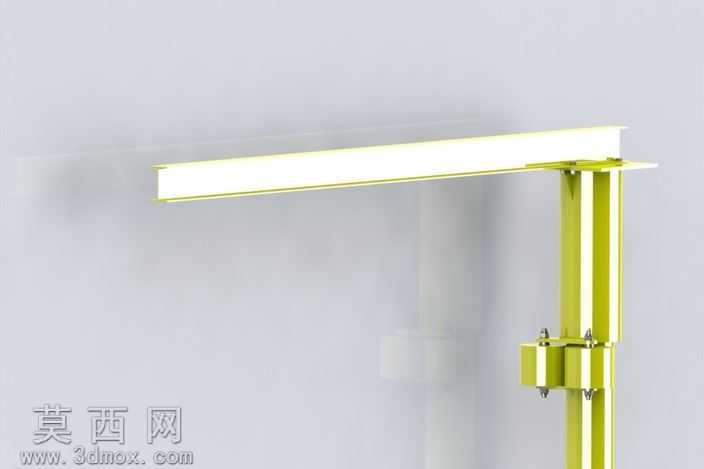

本作品为壁装式定柱旋臂起重设备的三维设计成果，建模阶段采用主流三维机械设计软件完成全参数化构建，首先从底部安装基座开始搭建，基座设计为带螺栓安装孔的锥形承力结构，建模时精准还原了地脚安装孔的分布尺寸、锥面过渡的壁厚参数，确保基座与安装立面的连接结构符合力学承力要求。立柱部分采用等截面圆柱直杆结构，建模时严格控制立柱的直线度公差，在立柱中部预留了旋臂回转支撑的安装位，还原了回转套与立柱的配合间隙结构，保证旋臂可绕立柱完成360度水平回转动作。旋臂部分采用等截面长直梁结构，建模时还原了旋臂与立柱顶部连接的加强筋结构，对旋臂的截面壁厚、端部封板结构做了精细化建模，确保旋臂的抗弯结构符合起重载荷的受力要求。回转驱动部分的滑动套结构做了细节还原，包含套体与立柱的配合面、吊具行走的轨道限位结构，保证吊具可沿旋臂长度方向完成水平移动。材质与渲染阶段，整体设备主体采用亮黄色工业起重设备专用漆面材质，调整材质的金属基底参数、漆面反光度与粗糙度，还原工业涂装的哑光金属质感；安装基座部分做了略微加深的同色系材质区分，螺栓紧固件采用镀锌金属材质，还原标准件的金属亮面质感；渲染时采用柔和的影棚布光，在设备侧面添加辅助光消除结构阴影，清晰展现立柱与旋臂的连接结构、回转套的装配关系，整体渲染效果贴近工业设备实物的视觉表现。设计思路上围绕小范围定点重物吊运的使用场景，优化了旋臂的长度比例与立柱的安装高度，确保设备覆盖范围内的物料可完成升降与水平移载动作，结构上省略了冗余的外覆盖件，重点突出承力结构的装配关系，所有部件的建模尺寸均参考通用轻载旋臂起重机的行业标准，各连接部位的配合关系符合实际装配要求，可用于起重设备的结构展示、教学演示以及轻量化改装的设计参考，完整还原了壁装旋臂起重机从安装固定到回转、移载、吊运的全部核心结构。
