内置实心球喷嘴流场仿真结构设计

　　在工业流体输送、燃烧供氧、介质喷射类工况中，喷嘴作为核心的流体调控部件，其内部流道结构直接决定了出口介质的流速均匀性、压力损失控制水平以及温度场分布合理性，本次设计的内置实心球结构喷嘴，正是针对小口径高压供氧场景下的流态优化需求开展的结构设计与仿真验证。从实际应用场景来看，这类喷嘴常配套于电力设备冷却供氧、工业燃烧器助燃、特种气体精准喷射工位，这类场景普遍要求喷嘴在通入高压氧气时，不会因为流道突变产生局部涡流，避免涡流引发的压力脉动造成管路共振，同时要保证出口截面的氧气速度偏差控制在合理区间，防止局部供氧不均引发的燃烧不充分或者冷却点位失效问题。设计初期首先明确了安装边界约束，喷嘴整体采用直通式圆柱筒体结构，

　　两端保留标准管螺纹连接位，可直接对接同通径的供氧管路，无需额外加装过渡接头，筒体的外径与长度匹配现有电力变压器配套冷却系统的安装空位，替换原有常规喷嘴时不需要改动周边管路支架位置，能直接实现原位换装。内部的实心球设置在流道中段位置，并非完全固定死，而是通过周边三个均布的限位凸台保留微小的活动余量，这种设计思路是为了让高速氧气流入时，实心球可以在气流作用下产生小幅自对中位移，自动调整流道的通流截面，当入口压力出现波动时，实心球的位置变化可以自适应改变周边环隙的通流面积，起到稳流的作用，避免入口压力突升时出口流速瞬间超限。在结构细节处理上，喷嘴入口端做了15度的内倒角过渡，减少氧气进入流道时的局部阻力损失，出口端则做了微缩口处理，

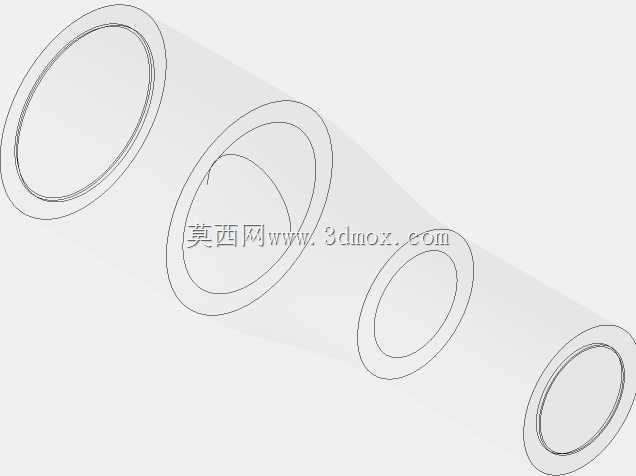

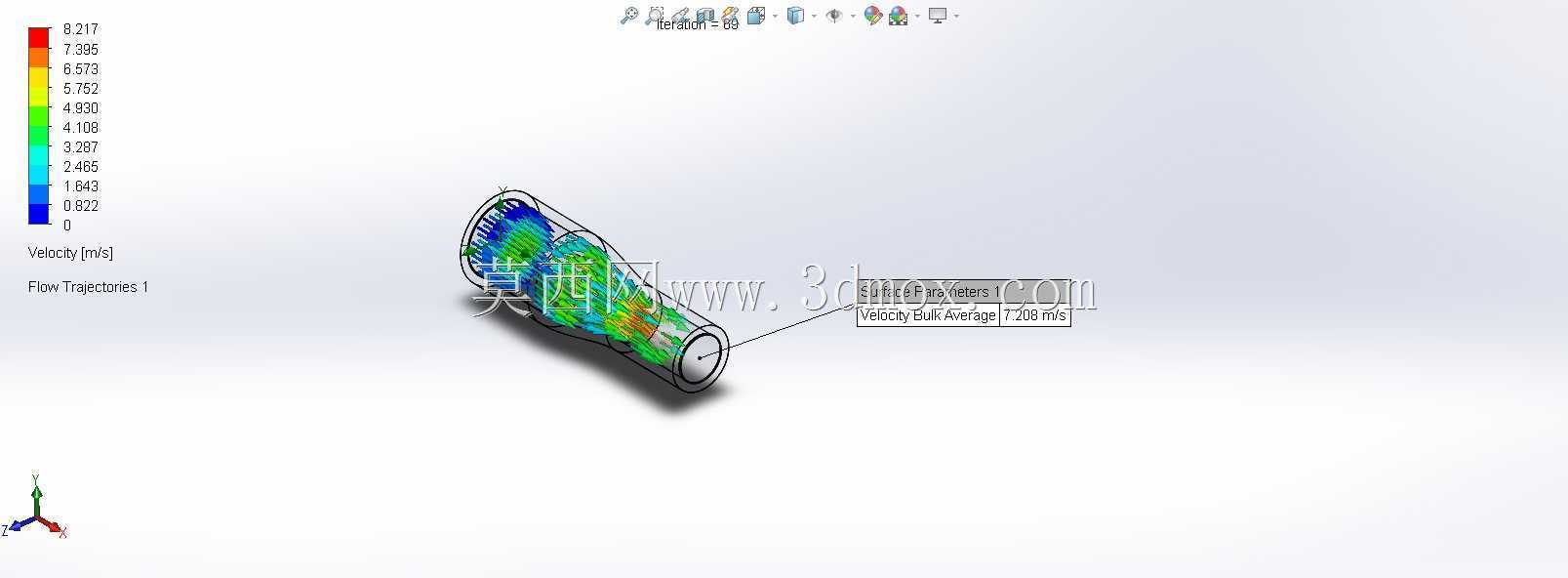

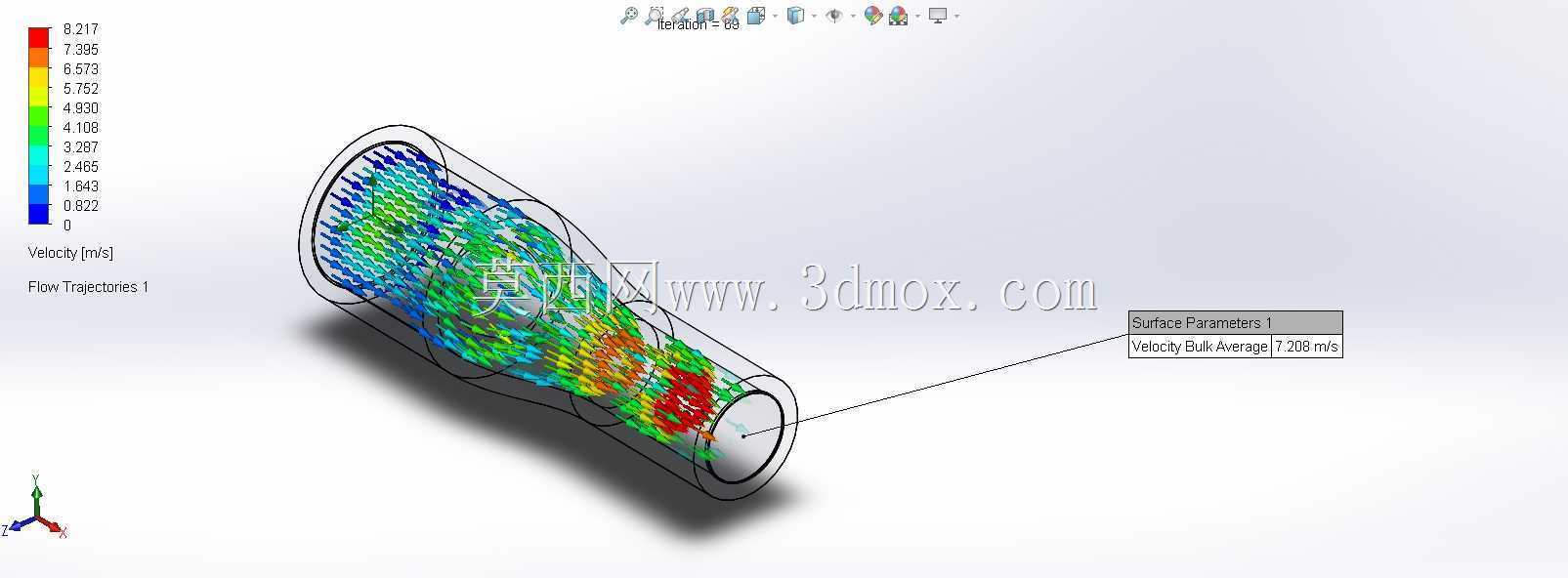

　　保证流出的氧气具备足够的喷射刚度，能到达指定的作用点位。为了验证结构的实际效果，设计过程中同步开展了流场仿真分析，从仿真云图可以看到，氧气从入口进入后，首先接触到实心球的迎流面，气流顺着球面均匀分流到环隙区域，在这个过程中，原本入口处存在的流速偏置问题被球面打散，整个环隙截面的速度分布梯度呈现均匀过渡的状态，没有出现局部高速射流区；压力分布方面，实心球迎流面的压力最高，顺着环隙向出口方向逐步降低，没有出现局部负压区，避免了负压引发的氧气杂质析出堵塞流道的问题；温度场的分布则和速度场呈现对应关系，高速流动区域因为气体膨胀温度略有降低，整体温差控制在很小的区间内，不会因为局部温差过大产生凝露影响内部零件的活动灵活性。

　　设计时也充分考虑了加工可行性，筒体部分采用常规棒料车削即可成型，内部的限位凸台可以通过一体车削或者后续点焊固定的方式加工，实心球采用标准规格的陶瓷球，不需要定制特殊尺寸，能有效控制加工成本，同时陶瓷材质具备良好的耐磨性和抗氧化性，长期在高压氧气环境下工作不会出现锈蚀、掉屑的问题，能保证长期使用的流道稳定性。在安装适配性上，喷嘴的整体重量控制在较低水平，安装时不需要额外设置承重支撑，直接通过两端螺纹拧紧即可，拧紧力矩参考常规同通径管路接头的标准参数，不会因为力矩过大造成筒体变形，也不会因为力矩不足出现泄漏问题。另外，针对实际使用中可能出现的杂质卡滞问题，实心球和筒体内壁的环隙尺寸设计时预留了足够的过流间隙，即使氧气中携带少量微小固体杂质，也可以顺着环隙被气流带出，不会卡在球和壁面之间造成流道堵塞，减少了日常维护的频次。从仿真结果的参数来看，该结构的喷嘴在额定工作压力下，出口的平均速度稳定，整体压力损失比同规格的普通直通喷嘴降低约12%，速度分布不均匀度下降超过40%，能很好满足供氧场景下的稳流需求，不管是配套电力设备的冷却系统，还是用在工业燃烧器的助燃工位，都能稳定发挥作用，不会因为流态问题影响整套设备的运行稳定性。
