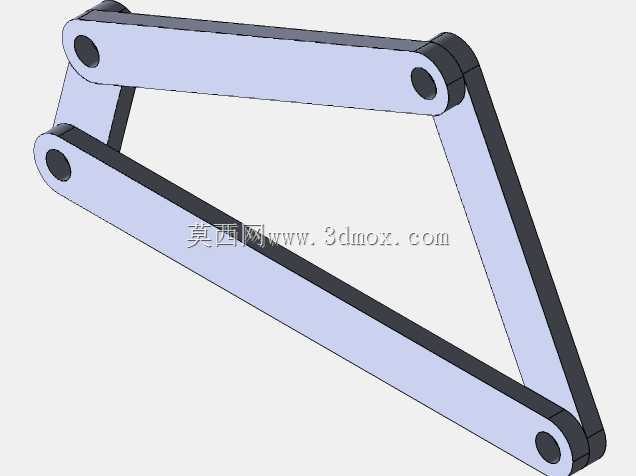

平面铰接四连杆运动机构三维结构

　　这套平面四连杆结构是机械传动领域最基础的铰接闭链运动单元，日常在轻工送料机构、农用机械联动臂、自动化检测设备的位移转换模块、门窗启闭联动结构中都能见到它的衍生形态，核心作用是把单一的旋转输入转化为预设轨迹的往复摆动或是定行程直线输出，相比齿轮、凸轮传动，它的加工门槛更低，运动副承压面均匀，重载工况下的抗冲击表现更稳定，不需要复杂的润滑维护结构就能长期运行。设计这套结构时，首先要根据实际工况的输出摆角、行程死点位置确定各杆的长度比例，要注意区分曲柄、连杆、摇杆、机架的长度匹配关系，若需要实现整周旋转输入，必须满足最短杆与最长杆的长度之和不大于其余两杆长度之和的格拉霍夫定理，避免出现机构卡滞无法越过死点的问题。

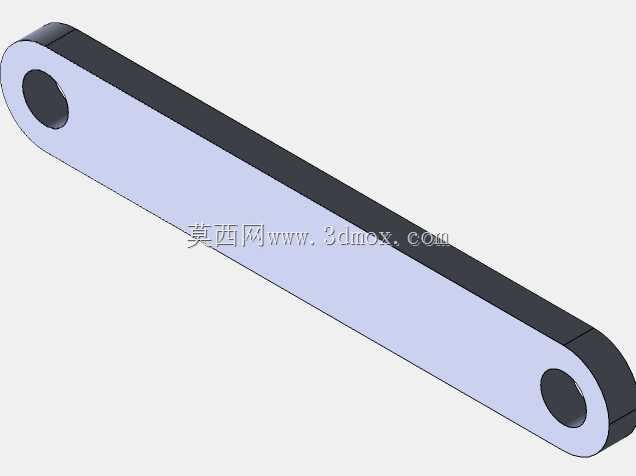

　　所有铰接位置都采用了等直径的销轴孔设计，孔位与杆身端面保留了足够的壁厚余量，避免连杆在往复摆动过程中孔位处出现应力集中断裂的问题，杆身采用等截面平直结构，既可以降低加工时的铣削工作量，也能保证运动过程中整体质心稳定，减少高速摆动时的惯性冲击。从安装边界来看，这套机构的机架安装孔位采用同轴等径设计，两个固定铰接点的中心距是整套机构的安装基准，安装时需要保证四个铰接点的回转轴线完全平行，所有连杆都处于同一运动平面内，否则会出现运动卡涩、销轴偏磨的问题，大幅缩短结构使用寿命。杆身的厚度尺寸根据传递扭矩的大小预留了足够的抗弯截面模量，常规轻载工况下采用普通碳钢材质即可满足强度要求，若用于食品、医疗等有耐腐蚀要求的场景，

　　也可以直接替换为同尺寸的工程塑料或是不锈钢材质，不需要改动整体铰接尺寸。这套结构的运动轨迹完全由杆长比例决定，设计时可以根据需要的输出轨迹调整各杆长度，不需要额外增加导向零件，就能实现复杂的平面曲线运动输出，在很多简易自动化设备中，常用来替代成本更高的凸轮机构，完成工件的抬升、转位、推送等固定节拍的动作，铰接位置可以根据运行转速选择铜套、轴承或是自润滑衬套，低转速轻载场景下直接采用孔轴间隙配合就能满足长期运行需求，不需要额外加装密封结构。
