双杆铰接式机械连接接头结构

　　在各类杆系传动、连杆机构、工装夹具连接、小型设备联动结构的实际应用场景中，这类双杆铰接接头是承担两根杆件间力传递与角度补偿的核心基础零件，区别于刚性固定的连接结构，它能够允许被连接的两根杆件在一定角度范围内做相对摆动，抵消安装过程中产生的同轴度误差，同时在设备运行过程中缓冲杆件因受力变形带来的附加应力，避免杆件根部出现应力集中断裂的问题。

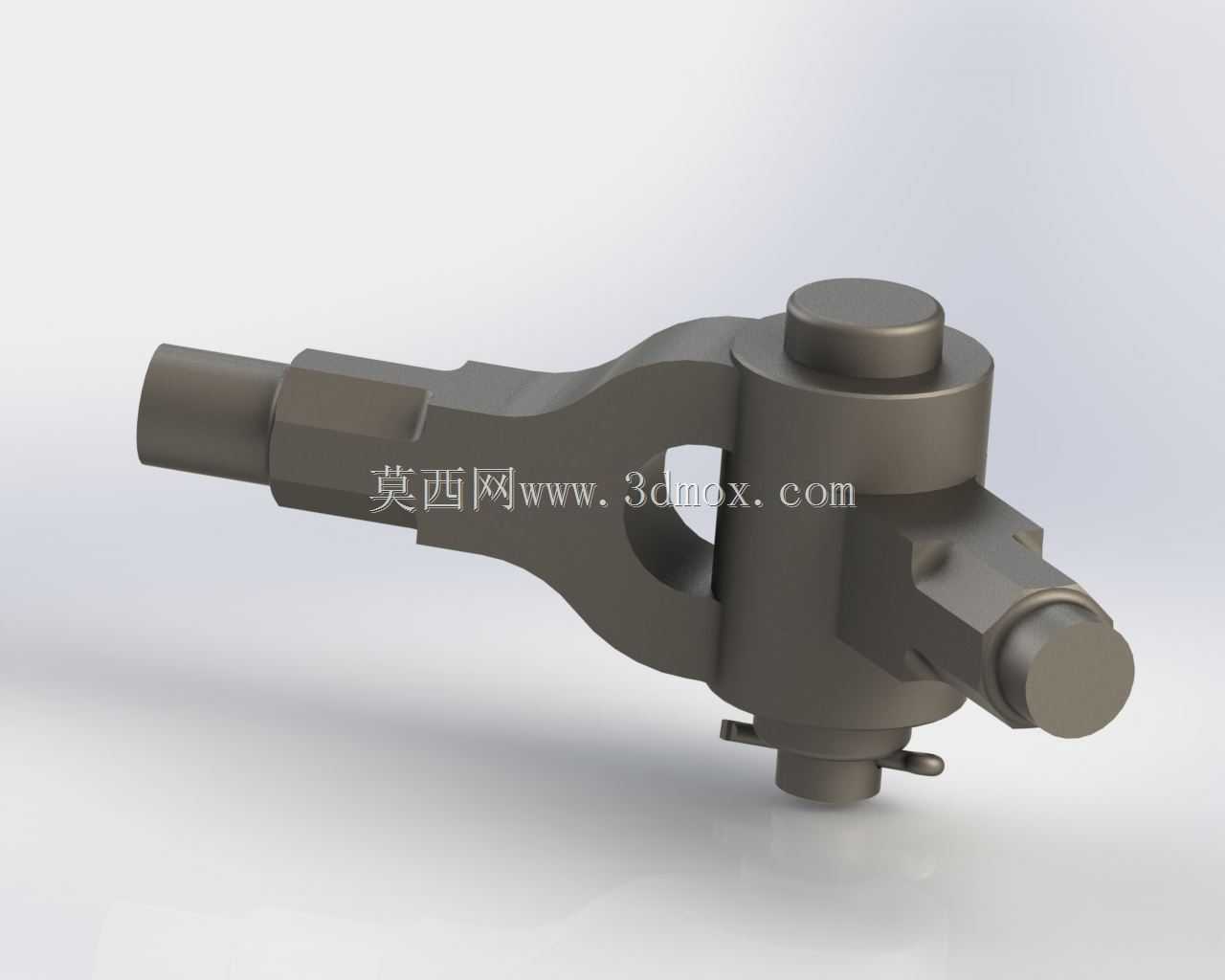

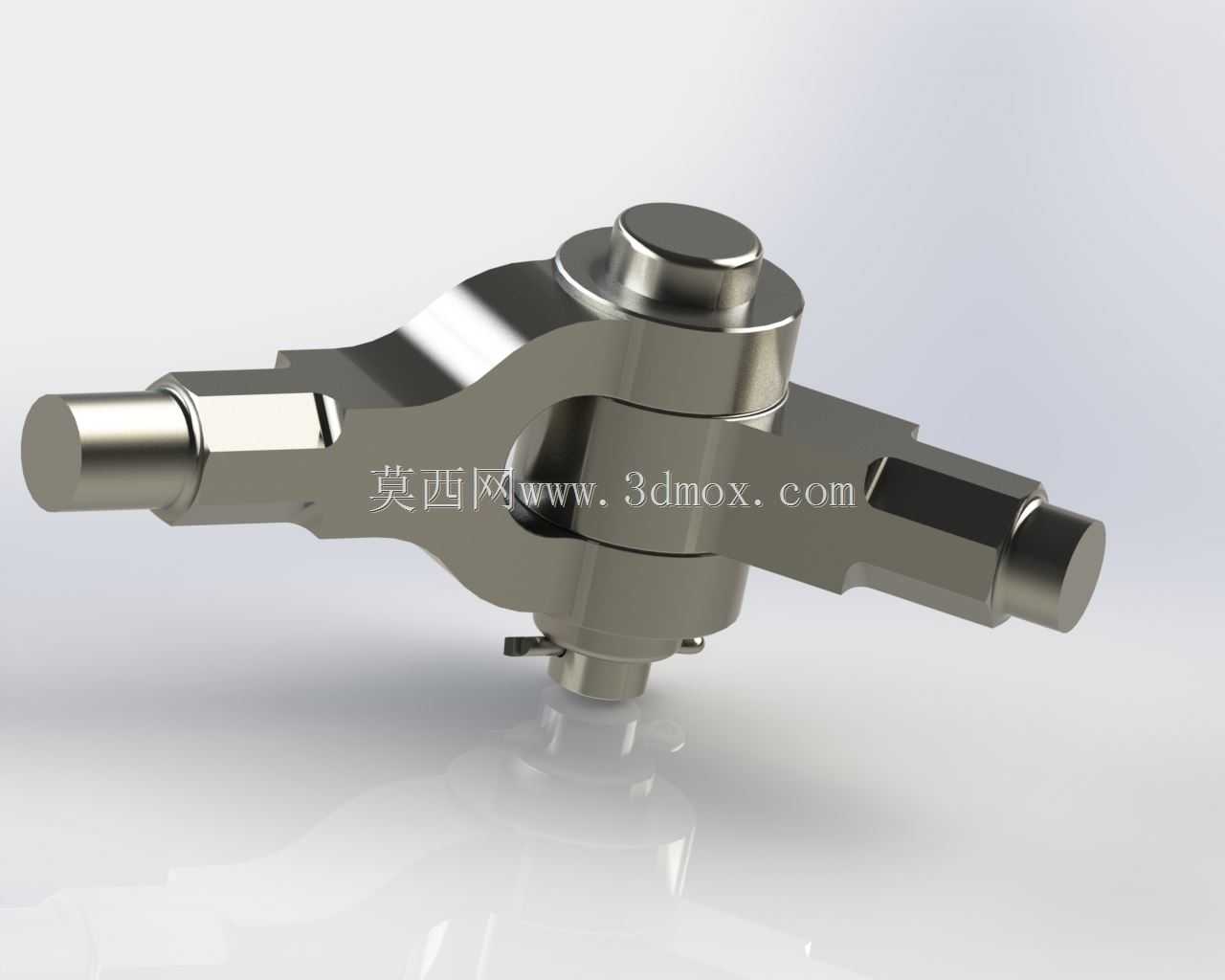

　　从实际功能特性来看，该接头采用中间铰接体搭配两侧杆端插接的结构形式，中间的铰接销轴承担主要的径向载荷与剪切力，销轴两端设置有限位结构，防止运行过程中销轴脱出导致连接失效；两侧的杆端连接位采用六角防转结构，安装时可以通过扳手夹持完成锁紧操作，避免杆件与接头连接位出现相对转动，保证扭矩与拉力的稳定传递。接头主体与销轴之间采用间隙配合的设计思路，既保证铰接摆动的顺畅性，不会出现卡滞、别劲的问题，又将配合间隙控制在合理范围内，避免间隙过大导致传动过程中出现冲击、异响，影响整个杆系的传动精度。

　　设计这类接头时，首先需要根据实际应用场景的额定载荷确定销轴的直径与主体铰接部位的壁厚，通常销轴采用调质处理的合金结构钢加工，保证足够的抗剪切强度与抗疲劳性能，接头主体可根据使用场景选择碳钢或者不锈钢材质，在有腐蚀环境的应用场景下优先选择不锈钢材质，常规工况下采用碳钢表面镀锌处理即可满足防锈与强度要求。两侧杆端的连接尺寸需要匹配常用杆件的直径规格，连接位的内孔深度要满足杆件插入后的接触长度要求，避免接触长度过短导致杆件受力后从接头中脱出，同时六角夹持位的尺寸要符合标准扳手的开口尺寸，方便现场安装与后期维护拆卸。

　　从安装边界来看，这类接头的整体外形尺寸紧凑，中间铰接部位的外径控制在合理范围，不会占用过多的安装空间，铰接摆动的角度范围可以满足大部分常规连杆机构的摆动需求，安装时需要注意销轴的安装方向，要保证销轴的限位端朝向设备外侧，方便后期维护时拆卸销轴更换易损件；两侧杆件插入接头后需要采用顶丝或者焊接的方式进行固定，若采用顶丝固定，需要在杆件对应位置加工定位凹坑，保证顶丝锁紧后不会出现滑移，若采用焊接固定，需要注意焊接时的温度控制，避免高温传导到铰接配合面导致配合间隙变化，出现铰接卡滞的问题。

　　在实际的设备运行过程中，这类铰接接头需要定期在铰接配合面加注润滑脂，减少销轴与主体之间的磨损，延长接头的使用寿命，尤其是在重载、高频摆动的应用场景下，润滑维护的周期需要适当缩短，避免干摩擦导致销轴快速磨损，出现间隙过大、传动精度下降的问题。相较于一体式的弯杆连接结构，这种分体式的铰接接头通用性更强，可以根据实际的杆系长度需求搭配不同长度的杆件，不需要针对每一种杆系长度单独定制一体式弯杆，能够大幅降低备件的存储成本与生产加工成本，同时在某一侧杆件出现损坏时，只需要更换对应侧的杆件即可，不需要整体更换整个连接结构，降低后期的维护成本。

　　在进行三维建模过程中，需要重点关注铰接配合面的尺寸公差标注，销轴与主体铰接孔的配合公差通常选用H8/f7的间隙配合，既保证摆动顺畅，又控制间隙在合理范围；两侧杆端连接孔与杆件的配合公差根据固定方式不同有所区别，采用顶丝固定时可以选用稍大的间隙配合方便杆件插入，采用过盈压装固定时则需要选用H7/p6的过盈配合保证连接可靠性。建模时还需要注意各部位的圆角过渡，尤其是在铰接部位与杆端连接的过渡位置，要设置合理的工艺圆角，避免应力集中导致接头在受力时从过渡位置断裂，同时圆角的设置也要符合加工工艺要求，避免出现无法加工的锐角结构。
