简易斜齿轮传动变速箱结构设计

　　这款斜齿轮结构的传动箱体，在小型轻工输送线、教学实验台、低速辅助传动工位中有着很广泛的适配场景，很多入门级传动系统搭建时，不会直接选用重载工业减速器，这类结构简单、易加工易装配的箱体，刚好能满足小功率、低载荷的传动换向与减速需求。从实际使用场景来看，这类箱体常配套0.5-2kW的小型驱动电机，用在小型物料传送带的动力输入端、教学演示用传动实验台、简易工装的进给传动单元上，不需要承受大冲击载荷，日常维护只需要定期检查箱内润滑脂状态即可，拆装门槛很低，刚接触机械装配的人员也能快速完成拆解与复装。

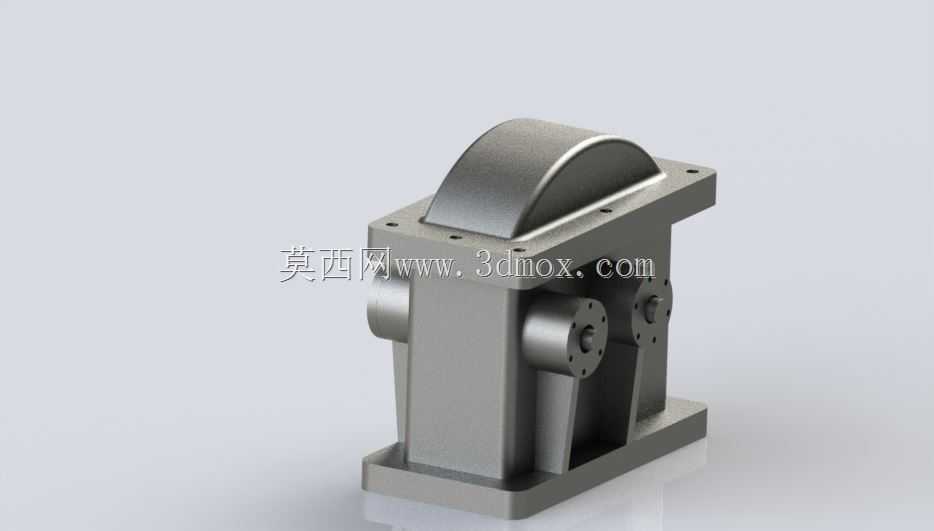

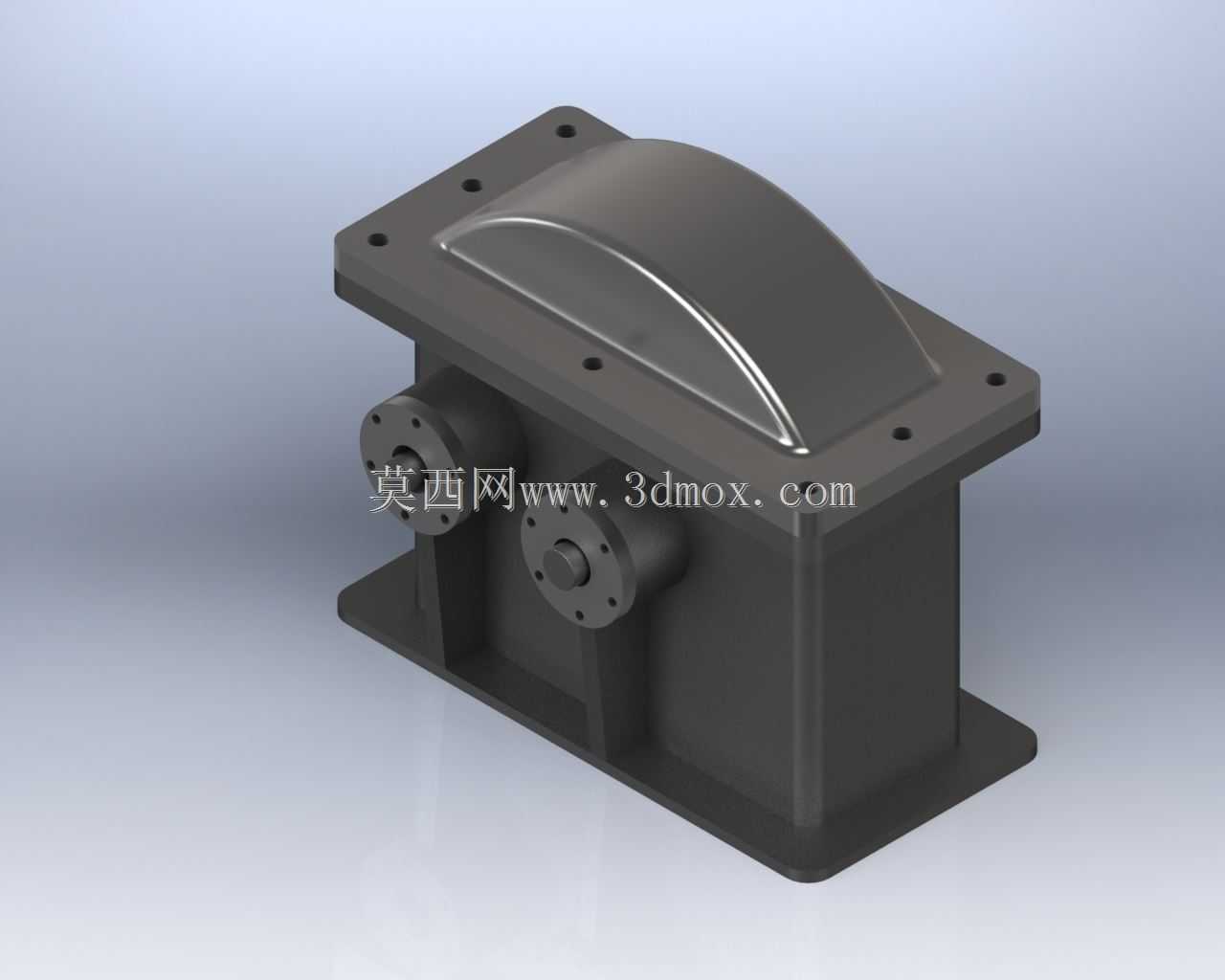

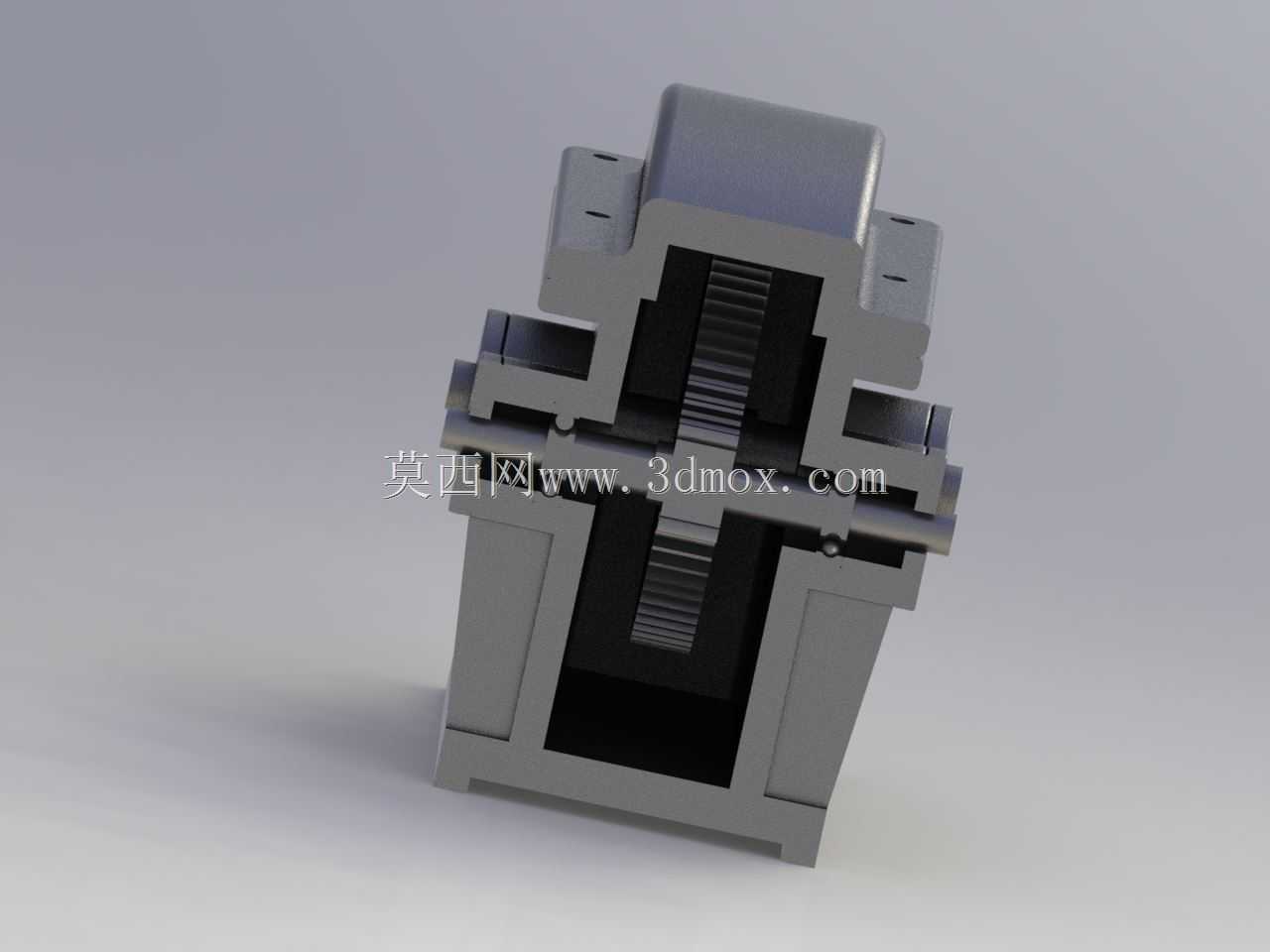

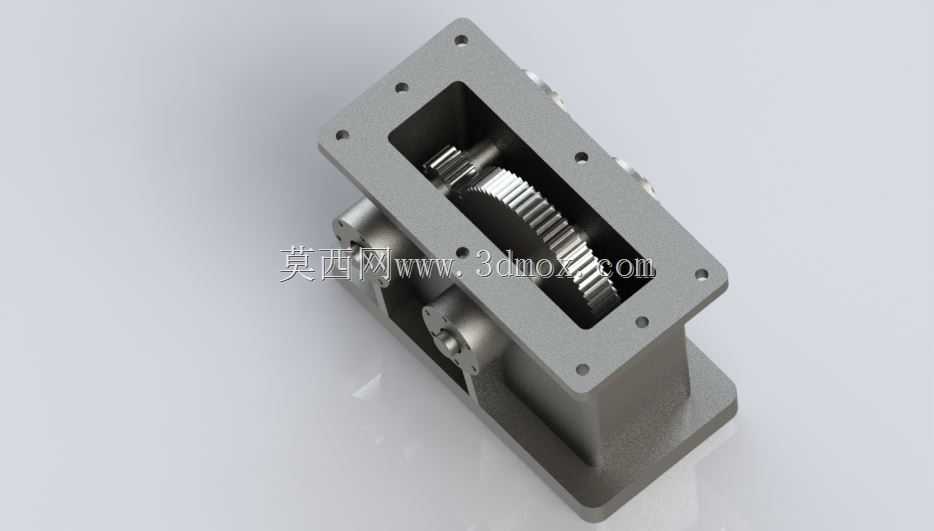

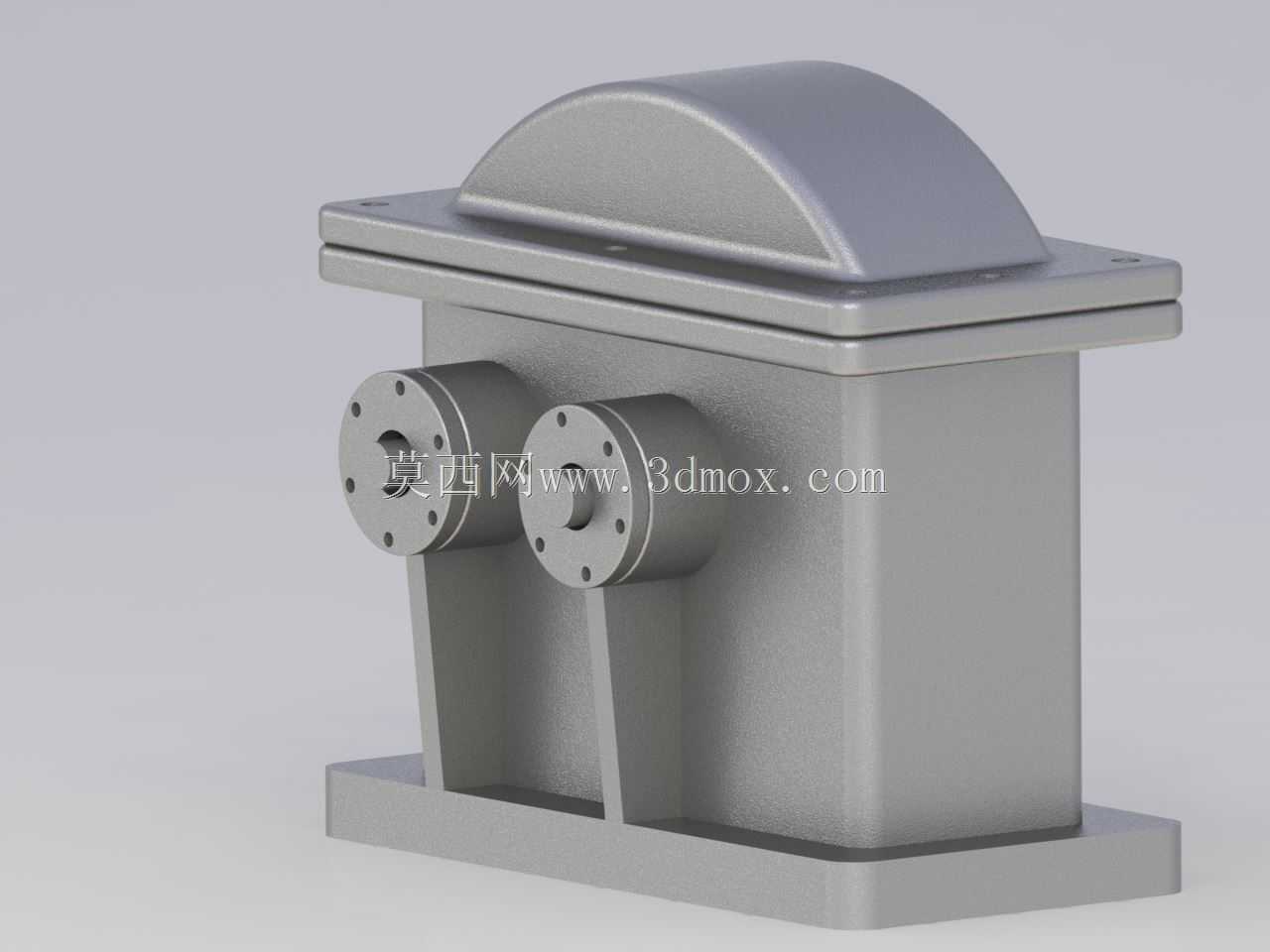

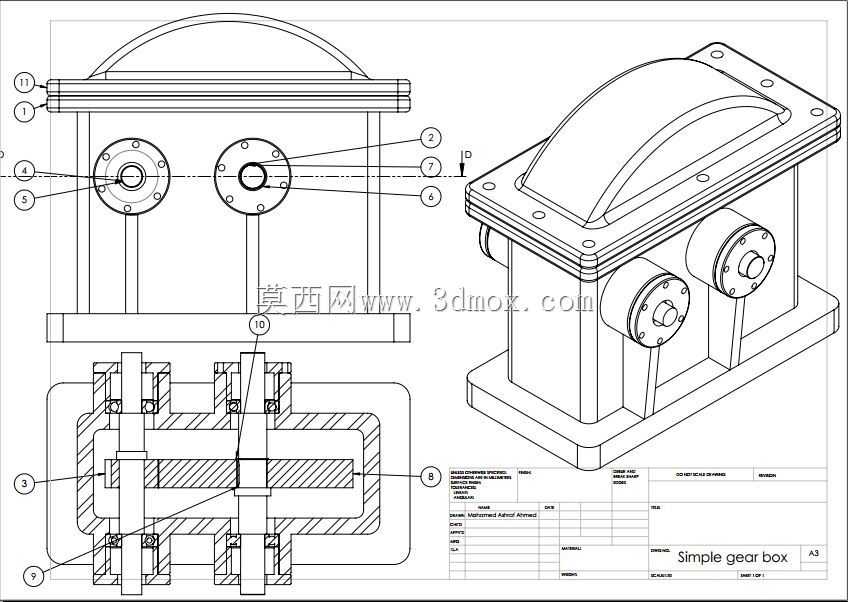

　　从功能特性上看，箱体内集成的两个斜齿轮，相比直齿轮传动啮合重合度更高，传动过程中不会出现直齿轮频繁的啮合冲击，运行噪音更低，适合对噪音控制有基础要求的室内工位使用。箱体采用上下剖分式结构，上盖为圆弧凸起造型，既给齿轮啮合预留了足够的回转空间，避免齿轮运转时和箱体内壁发生剐蹭，也能在一定程度上提升箱体上半部分的结构刚度，减少齿轮啮合振动带来的箱体共振。箱体正面伸出的两个带法兰的轴伸端，分别对应输入与输出轴的安装位，法兰端面上的螺栓孔按照标准圆周均布设计，能直接和配套的轴承端盖、输入输出连接件对接，不需要额外做转接法兰，降低了配套加工的工作量。箱体底部是一体化的安装底座，底座上预留了四个安装固定孔，能直接通过螺栓固定在设备机架的安装平面上，底座和箱体主体之间设置了加强筋结构，能抵消轴伸端承受的径向载荷，避免长期受力后箱体和底座连接位置出现开裂变形。

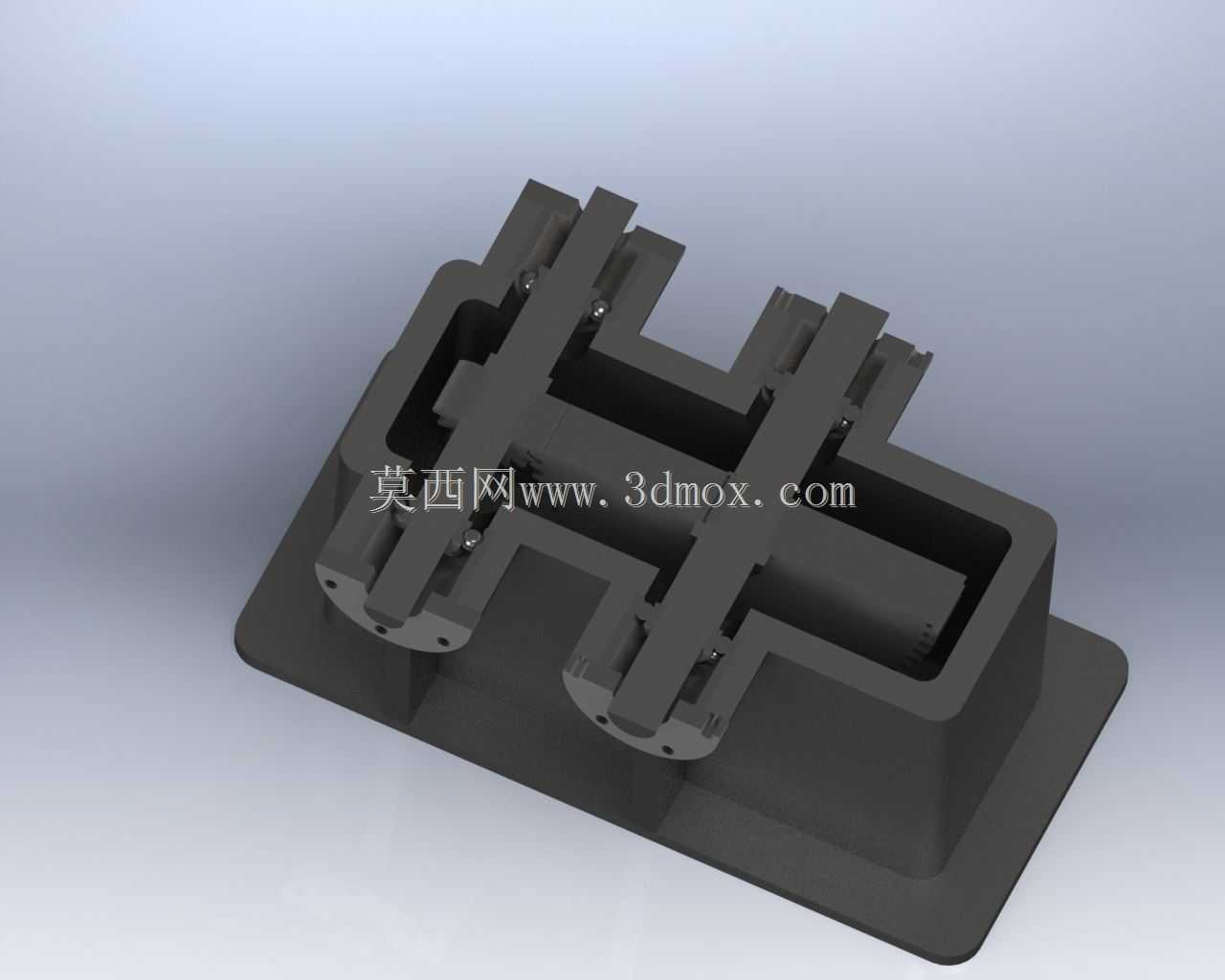

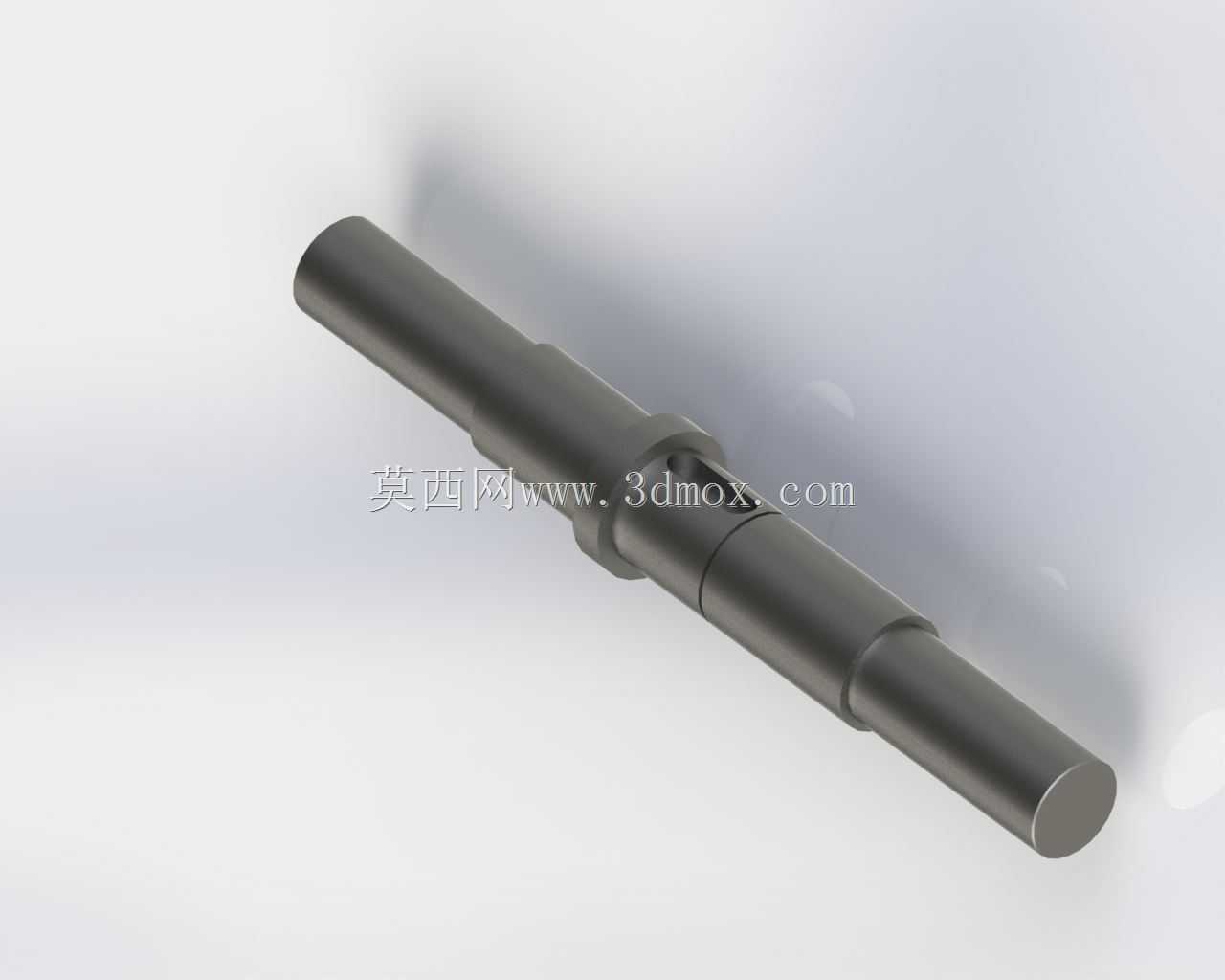

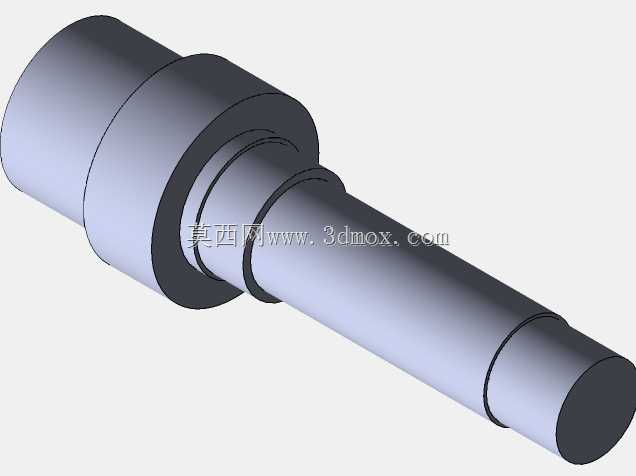

　　从设计思路层面来说，这款箱体的设计完全偏向易加工、易装配的方向，所有外部棱角都做了铸造圆角处理，适合采用砂型铸造工艺做毛坯，后续机加工工序只需要完成剖分面铣削、轴孔镗削、法兰端面加工、螺栓孔钻削即可，没有复杂的曲面加工需求，普通的立式铣床、镗床就能完成全部机加工工序，加工成本很低。箱体剖分面位置设计了一圈密封槽，可以嵌入密封胶条或者涂覆密封胶，避免箱内的润滑脂泄漏，同时也能阻挡外部的粉尘、碎屑进入箱体内，保护齿轮啮合面。两个斜齿轮的轴系都采用深沟球轴承支撑，轴承座孔和箱体一体铸造成型，不需要额外加装轴承座配件，减少了装配时的零件数量，也降低了同轴度误差带来的轴承偏磨风险。

　　关于安装边界与尺寸适配，这款箱体的整体轮廓方正，底座安装孔的孔距按照常规小型传动单元的安装尺寸设计，输入轴中心高和输出轴中心高保持固定差值，能直接和市面上常见的小型电机输出轴、联轴器配套，不需要额外调整机架的安装高度。轴伸端的法兰直径、止口尺寸都和标准的小型传动配件匹配，对接联轴器、带轮、链轮时都能直接安装。箱体内部的齿轮中心距经过核算，刚好满足两个斜齿轮的正确啮合间隙，装配时只需要调整好轴承的游隙，就能保证齿轮的正常啮合，不需要额外做配磨调整。圆弧型的上盖设计也让箱体的整体高度控制在合理范围内，不会因为预留齿轮回转空间而让箱体过高，能适配安装空间比较紧凑的工位，比如桌面型实验设备、小型自动化工作台的内部安装位，不会占用过多的设备内部空间。

　　在实际使用中，这类简易箱体虽然不适合重载、高速的传动场景，但对于入门级传动需求来说完全够用，结构简单带来的好处就是故障点少，日常使用中很少出现复杂故障，就算出现齿轮磨损、轴承损坏的情况，也能快速拆解更换配件，维修成本极低。对于刚接触机械结构设计的从业者来说，这款箱体的结构逻辑很适合用来学习剖分式箱体的设计思路、齿轮传动的布局方式、安装固定结构的设计要点，所有结构都服务于易加工、易装配的核心需求，没有多余的冗余设计，每一处结构都有对应的实际功能，比如底座的加强筋是为了提升支撑刚度，上盖的圆弧造型是为了预留齿轮空间同时提升刚度，法兰端的螺栓孔均布是为了保证端盖的压紧力均匀，这些细节都是小型传动箱体设计中很实用的设计逻辑，能给入门设计者提供很直观的结构参考。
