可360度回转立柱式臂架起重设备结构

　　在中小吨位定点物料转运场景里，这类立柱式臂架起重结构的应用覆盖度极高，从机加工车间的工件上下料、装配工位的重型部件移位，到仓储区域的货料堆垛、维修工段的零部件拆装吊运，都能看到这类设备的身影，它不像桥式起重机需要铺设整跨厂房的轨道，也不像门式起重机需要占用大面积地面行走空间，单根立柱固定安装后，就能覆盖以立柱为中心、臂长为半径的圆形作业区域，对于作业点位固定、吊运半径不大、单次吊重不高的场景来说，是性价比极高的物料提升方案。

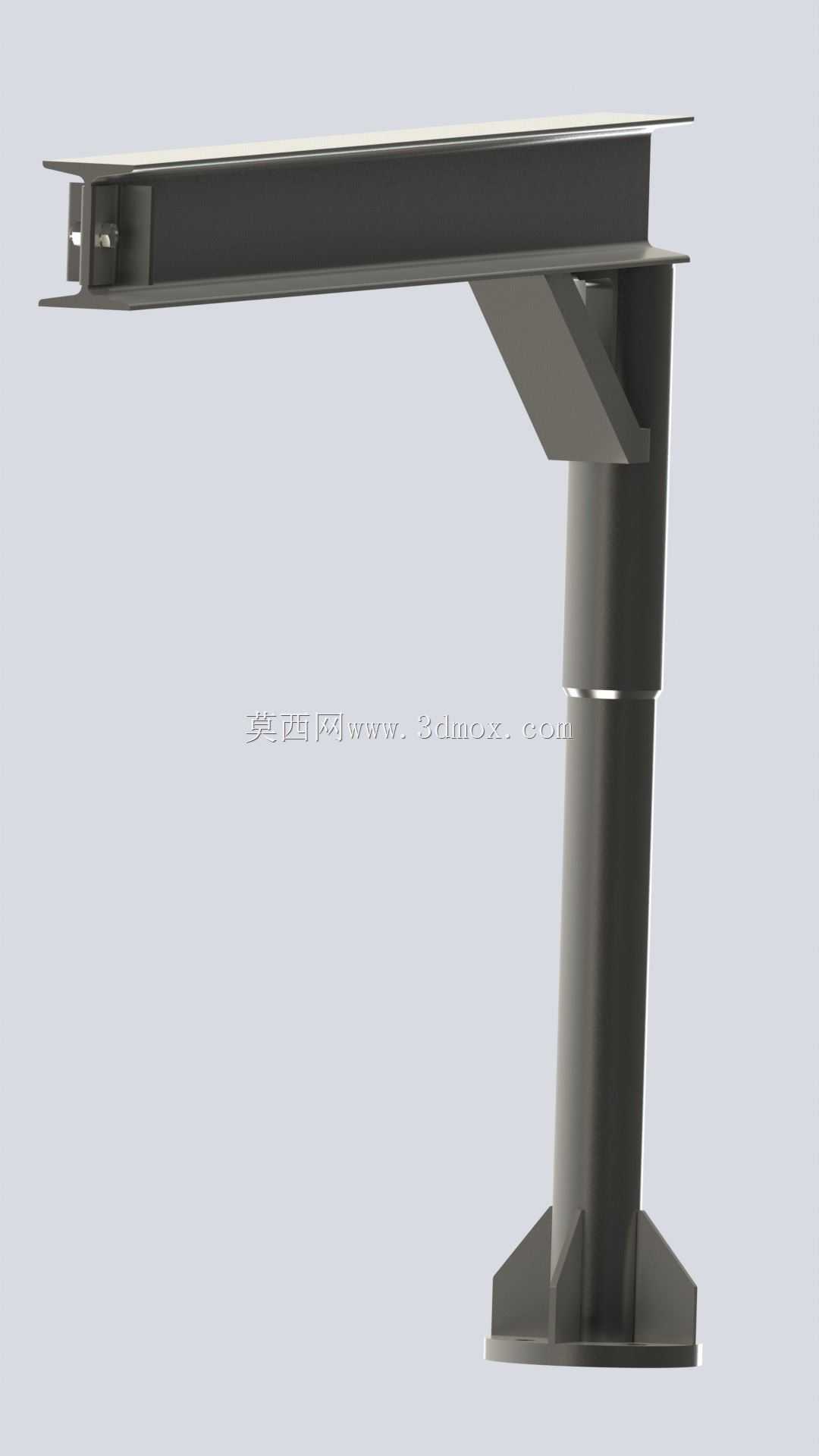

　　从功能实现逻辑来看，这套结构核心围绕“定点覆盖+灵活回转”做设计，立柱作为整个设备的承载基础，底部通过地脚螺栓与混凝土地基刚性连接，承担臂架传递的竖向载荷与回转过程中的倾覆力矩，立柱内部集成回转支撑结构，让上部的水平臂架可以绕立柱轴线做360度全周回转，作业时操作人员可以通过手动或者电动驱动的方式，推动臂架转到需要取料的点位，配合起升机构完成重物的提升，再回转臂架将重物送到目标位置，整个作业过程不需要移动设备本体，仅靠臂架回转和起升机构的动作就能完成小范围内的物料转运，操作门槛低，作业响应速度快。

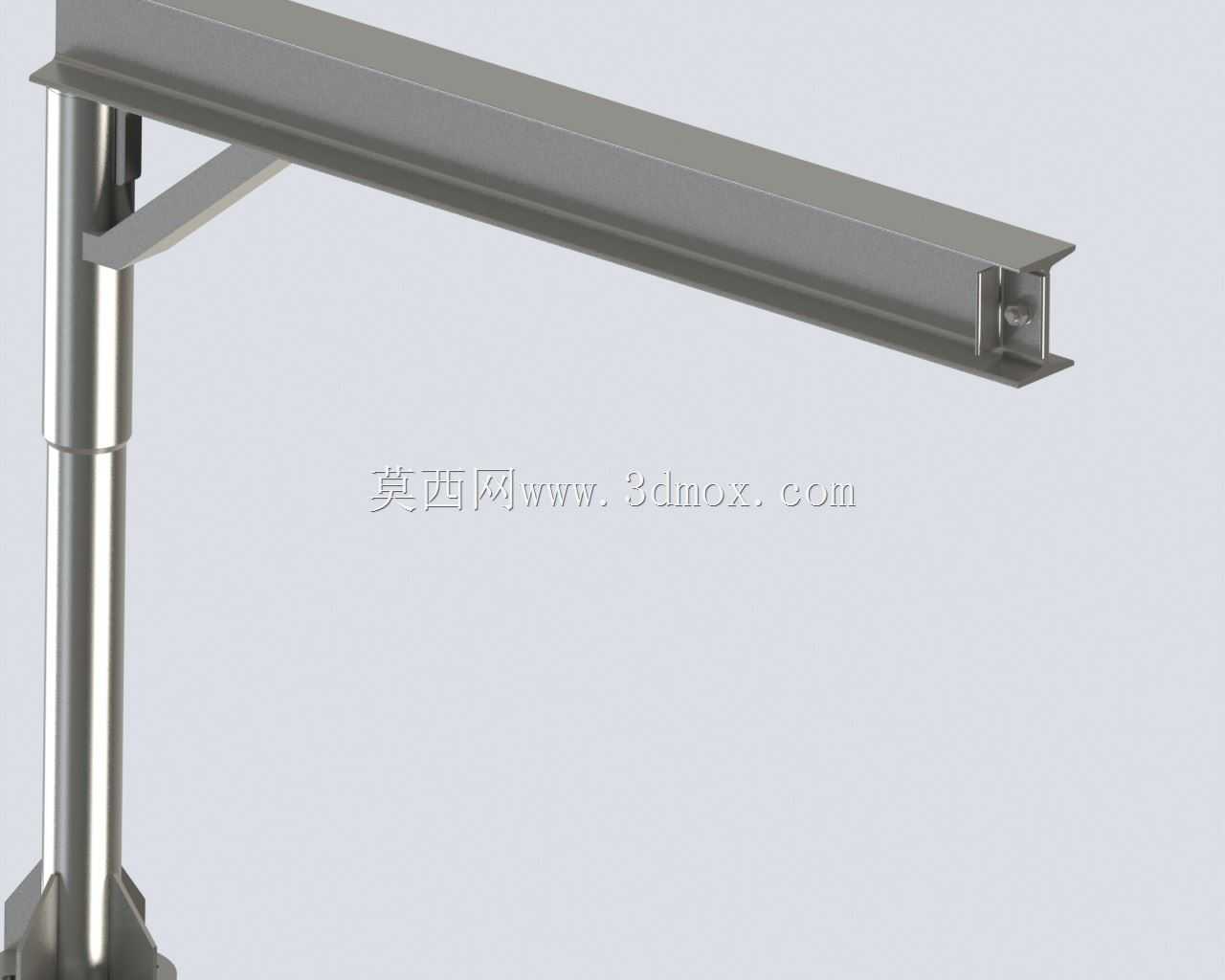

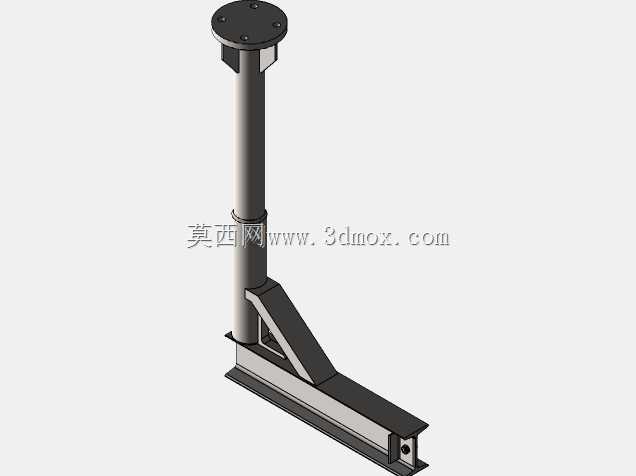

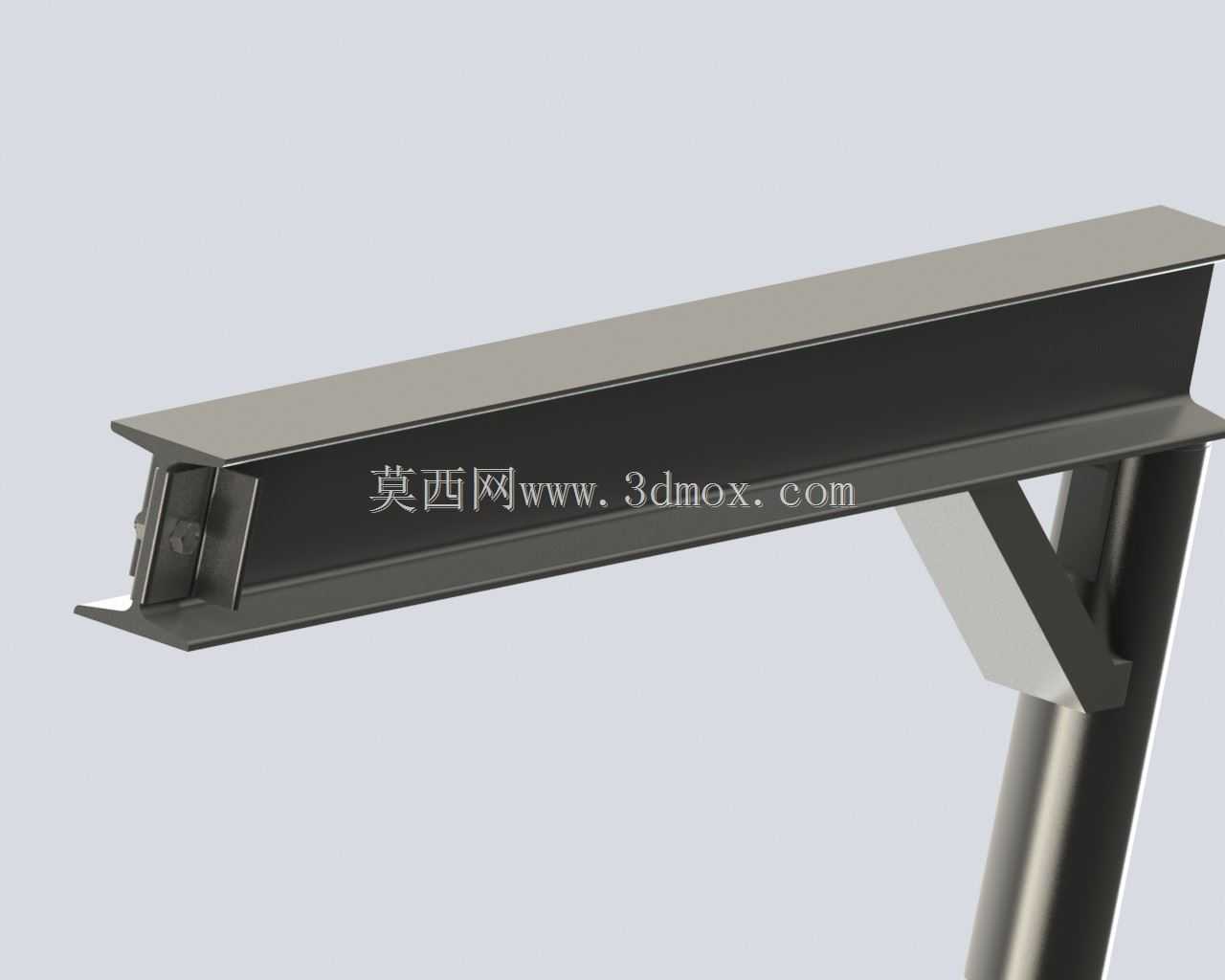

　　设计这套结构的时候，首先要核算的是安装边界的地基承载能力，立柱底部的安装法兰需要匹配足够强度的预埋螺栓，混凝土地基的厚度和配筋率要满足最大额定起重量、最大工作幅度下的抗倾覆要求，避免作业过程中出现立柱倾斜的安全隐患。水平臂架采用工字钢结构，这种截面形式在承受竖向弯曲载荷的时候有极佳的比强度，相同截面积下的抗弯截面模量远高于矩形实心截面，能在保证臂架刚度、控制臂架下挠量的前提下，尽可能降低臂架自身重量，减少回转驱动需要克服的阻力矩。臂架与立柱的连接位置设置斜向支撑肋，这个结构是为了降低臂架根部的应力集中，把臂架承受的弯曲载荷部分传递到立柱的中上部区域，避免连接位置出现焊缝疲劳开裂的问题。

　　从安装尺寸边界来看，立柱的高度需要匹配作业区域的净空要求，既要保证起升高度能满足最高工位的吊运需求，也要避开厂房顶部的管线、桥架等障碍物，臂架的长度则要根据需要覆盖的作业半径来确定，臂架过长会导致根部弯矩成倍增加，需要加大立柱和臂架的截面尺寸，提升整体制造成本，臂架过短则会出现作业覆盖盲区，无法满足工位的吊运需求，设计时需要提前测绘作业区域的点位分布，在保证所有需要吊运的点位都处于覆盖范围内的前提下，尽可能缩短臂架长度，优化结构受力。臂架的下翼缘位置预留了电动葫芦或者手拉葫芦的行走轨道，葫芦可以沿着臂架长度方向移动，调整吊点的径向位置，配合臂架的回转动作，就能覆盖整个圆形作业区域内的任意点位，没有作业死角。

　　在实际使用场景中，这类设备的额定起重量通常不大，多用于吊运几吨以内的工件，相比大型起重设备，它的结构更简单，维护成本更低，不需要专门的操作人员，工位上的作业人员经过简单培训就能操作，非常适合离散制造车间里的单工位辅助起重需求。设计过程中还要考虑回转限位的需求，如果作业区域周边有固定设备或者墙体，需要在对应位置设置回转限位挡块，避免臂架回转过程中碰撞周边障碍物，同时在臂架的端部设置止挡结构，防止葫芦运行时脱出臂架轨道。立柱与回转臂架的连接位置要设置润滑通道，定期加注润滑脂，减少回转支撑的磨损，延长设备的使用寿命。另外，臂架的表面处理采用喷塑或者喷漆工艺，既能防止车间内的切削液、油污造成结构锈蚀，也能起到安全警示的作用，提醒周边作业人员注意起重作业范围，避免进入吊运重物的下方区域。
