美国单回路高压输电铁塔结构设计模型

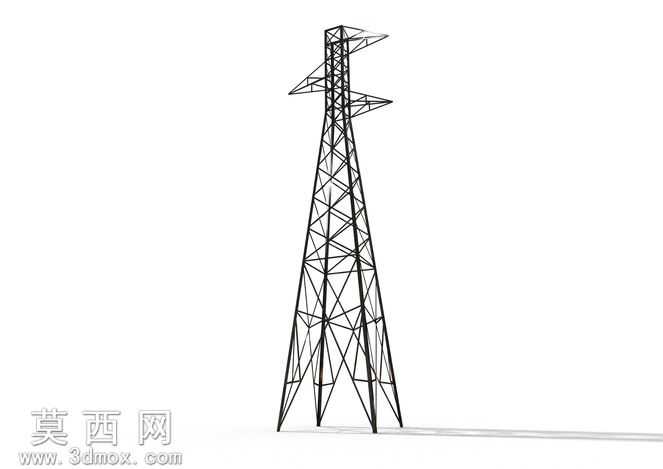

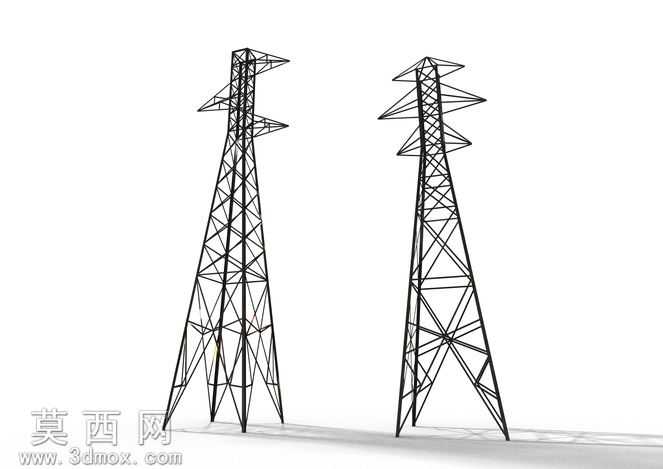

本模型为美国单回路输电线路铁塔的三维结构设计成果，采用SolidWorks完成全参数化建模，完整还原了该类桁架式电塔的真实构造逻辑。建模过程中首先依据输电铁塔的受力特性与工程设计规范，确定整体塔身的变截面锥度比例，从底部四个塔脚的支撑点位出发，逐段搭建主弦杆、腹杆、横担的空间定位框架，所有杆件均采用等边角钢的截面特征进行实体建模，严格还原每一处杆件的交叉连接、节点板拼接的结构细节，保证模型的几何精度与真实铁塔的构造一致性。材质设置上，针对铁塔的钢结构属性，为所有杆件赋予哑光深灰的金属材质，模拟热镀锌钢材的表面质感，调整材质的粗糙度与反射参数，让渲染效果既体现钢结构的硬朗质感，又避免过度反光造成的结构细节丢失；塔脚位置添加浅灰色混凝土基座的材质表现，还原电塔与地面基础的连接关系。渲染阶段采用柔和的漫射光源作为主照明，搭配弱度环境光遮蔽效果，清晰凸显桁架结构的空间层次，让交错的杆件前后关系一目了然，同时在模型底部添加柔和的投影，增强模型的立体真实感。设计思路上，该模型参考美国加利福尼亚州早期单回路输电塔的经典形制，横担采用单侧分层悬挑的结构形式，适配单回路三相输电线路的挂线需求，顶部设置避雷线支架的延伸结构，完整覆盖输电塔的功能构造；塔身腹杆采用交叉斜撑的桁架排布方式，在保证整体结构抗风、抗拉力学性能的同时，尽可能减少冗余杆件，还原真实工程设计中轻量化与结构强度的平衡逻辑。模型整体结构拆解清晰，所有杆件的连接节点均做了贴合实际的处理，没有出现几何错位、穿模等问题，既可以作为电力工程相关的结构展示素材，也能够为同类型桁架结构的建模设计提供参考，直观呈现传统格构式输电铁塔的构造特点与设计逻辑。
