钢管式赛车车架SolidWorks设计模型

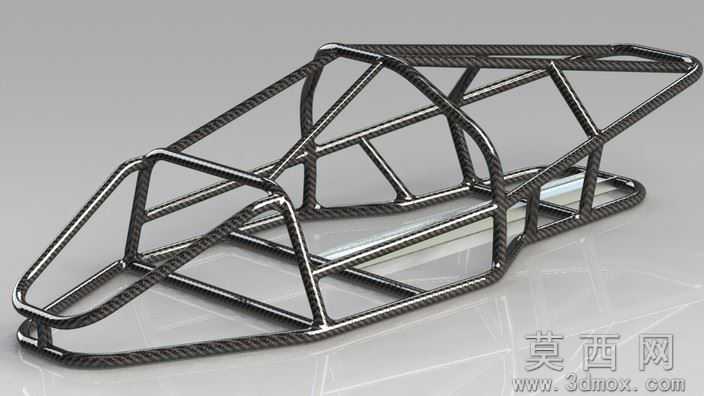

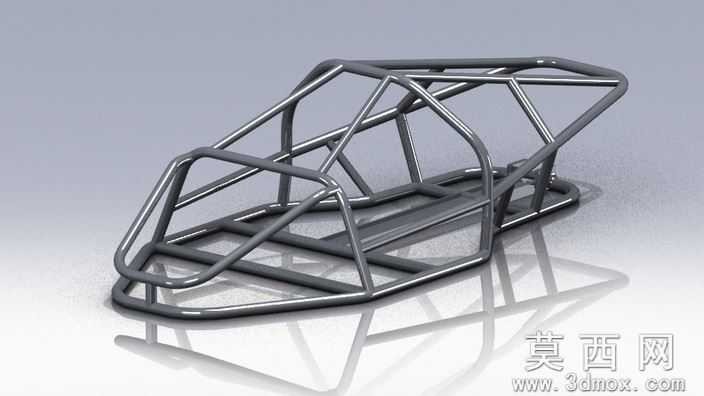

本模型为钢管桁架结构的赛车车架三维设计成果，建模阶段以空间管架结构的力学承载逻辑为核心，首先在SolidWorks中完成三维草图的空间点位标定，依据赛车座舱布局、动力总成安装位、悬架固定点、转向系统布置位置逐一确定每根钢管的空间走向与连接节点，全程采用焊件模块完成圆管型材的快速生成，对每一处管体相交的相贯线做精准裁切处理，保证所有连接节点贴合无错位，还原真实管架焊接的拼接状态，建模过程中同步校验各安装点位的坐标精度，确保后续总装时各系统部件可无干涉装配。参数设计层面，模型严格遵循小型竞速赛车的车架尺寸规范，主环、前环、侧边防撞结构的管体规格匹配赛事安全要求，座舱区域预留符合人机工程的驾驶操作空间，动力舱、传动系统安装位的连接点位预留标准安装孔位，所有管体的弯折半径、连接角度均经过参数化约束，可根据不同赛事的尺寸要求快速调整对应参数完成结构迭代，无需重新搭建整体框架。渲染材质环节，模型为金属钢管赋予了抛光铬钢材质，调整金属粗糙度与反射参数还原冷拔无缝钢管的金属质感，地面添加柔光反射效果突出车架的空间结构层次，清晰展现每一根管体的走向与连接关系，无多余装饰部件干扰结构展示，可直观观察车架的整体桁架布局。结构原理上，该车架采用空间桁架承载结构，通过多组三角形管架结构分散行驶过程中的冲击载荷，前部设置碰撞吸能区管架结构，侧边防撞梁采用斜向交叉支撑提升侧向抗冲击能力，主环结构承担翻滚工况下的乘员防护承载，所有载荷通过管体节点传递分散至整个框架，相比承载式车身具备更高的强度重量比，适配轻量化竞速赛车的设计需求。软件兼容方面，模型原生基于SolidWorks2010版本搭建完成，同时导出STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，STL格式可直接导入切片软件用于3D打印验证结构，不同格式均保留完整的结构特征，不会出现面域丢失、结构错位的兼容问题。研发教学应用层面，该模型可作为汽车工程专业车辆结构课程的教学案例，帮助学习者理解桁架式车架的载荷传递路径与设计逻辑，也可作为大学生方程式赛车、小型改装赛车的车架设计参考原型，用于开展车架有限元分析前的模型基础、结构轻量化优化设计、焊接工艺模拟等相关研发工作，也可用于3D打印制作缩比例车架模型用于结构展示。
