摩托车轮胎拆装换刀工具结构设计

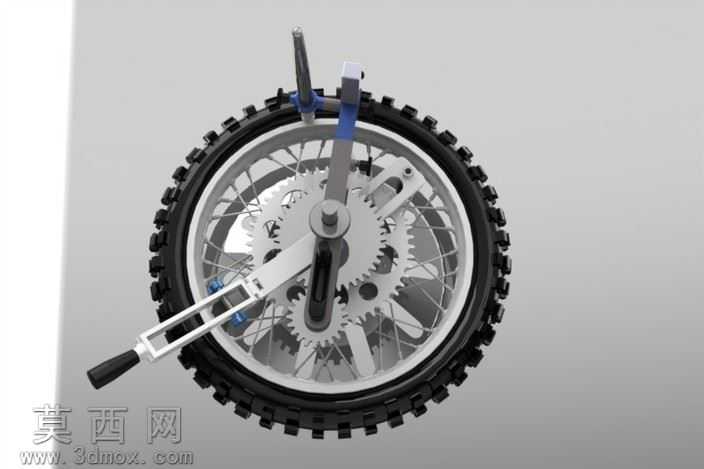

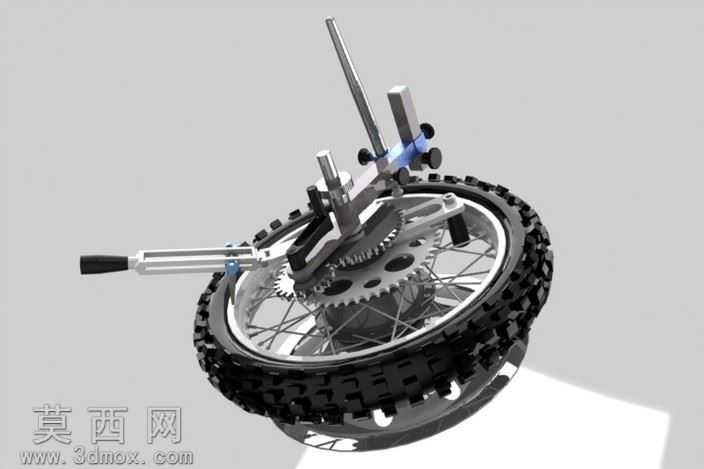

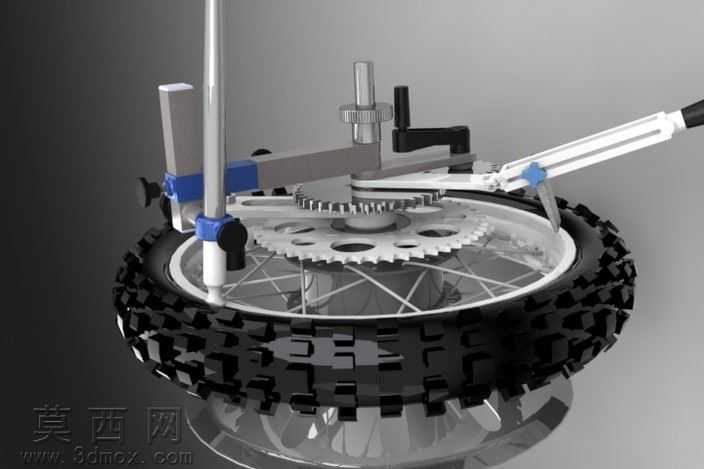

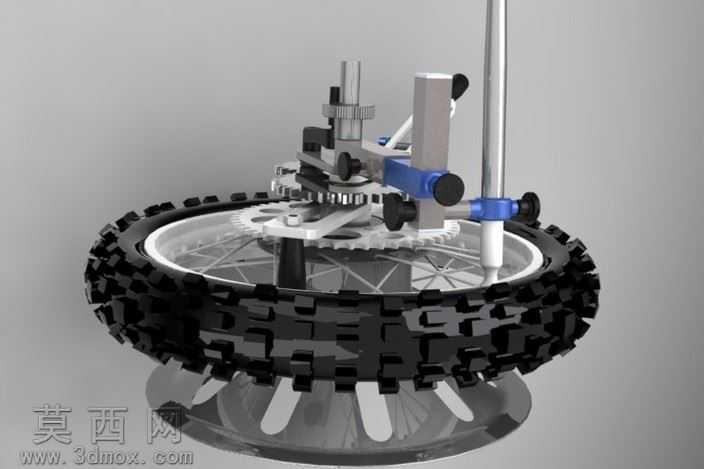

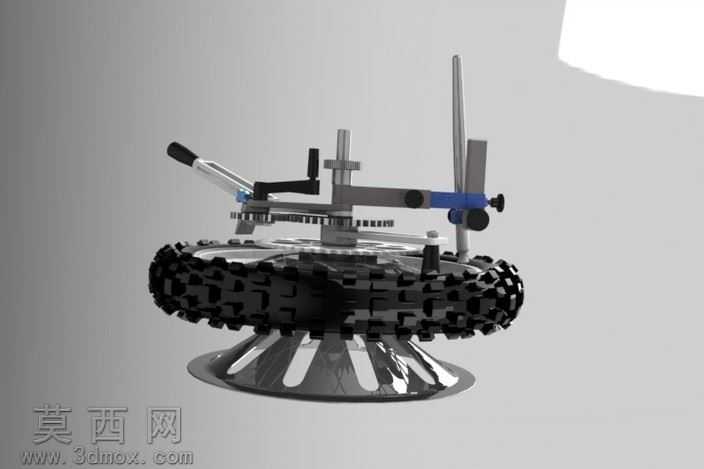

本作品为摩托车轮胎拆装作业专用换刀工具的三维建模设计，采用SolidWorks完成全参数化建模与装配验证，整体围绕摩托车辐条轮辋的轮胎拆装作业需求展开结构设计。建模过程中首先完成摩托车辐条轮胎总成的基准建模，还原越野摩托车轮胎的块状胎纹、钢丝辐条排布、链轮与刹车盘的装配结构，为工具的适配性验证提供准确的装配基准。工具主体采用金属材质渲染，操作手柄部分包覆防滑橡胶材质，撬压工作端做圆角钝化处理，避免作业过程中刮伤轮辋表面与轮胎橡胶层。结构设计上采用可调节固定机构，能够适配不同直径规格的摩托车轮辋，通过锁紧旋钮实现工具在轮辋上的快速定位，无需额外夹持装置即可固定作业位置；集成齿轮传动的施力结构，将手柄的回转力矩转化为撬压端的平稳推力，相比传统手动撬胎棒大幅降低作业强度，同时避免蛮力撬动导致的轮胎胎唇撕裂、轮辋变形问题。工具还集成了PTE材质的轮辋护边组件，在撬压轮胎的过程中隔离金属工具与轮辋边缘，防止涂装刮花与金属磕碰损伤；拆装功能集成化设计，将轮胎胎唇剥离、轮辋分离、轮胎复位的多工序作业功能整合在同一工具上，减少维修作业中更换工具的频次。建模过程中对所有活动部件做了干涉检查，验证调节旋钮、传动齿轮、撬压臂的全行程运动无卡滞，装配间隙控制在合理公差范围内，渲染阶段采用工作室光照环境，还原金属部件的哑光金属质感、橡胶手柄的磨砂质感、轮胎橡胶的粗糙纹理，清晰展示工具与车轮装配后的工作状态，可直接用于维修工具的结构验证、生产开模参考与作业演示使用。
