摩托车轮胎拆装专用工装工具设计

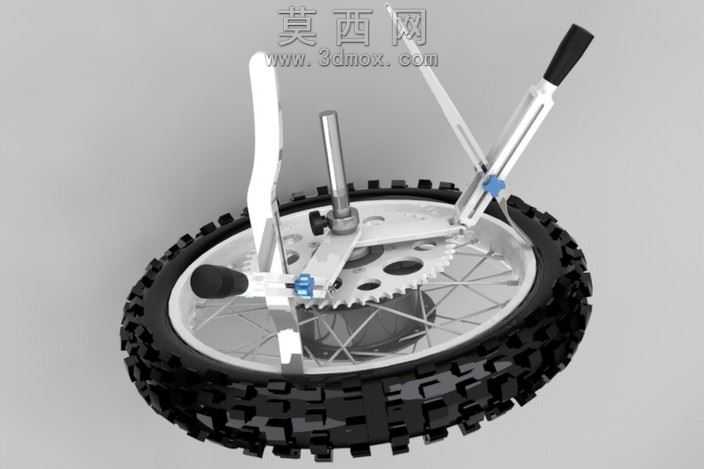

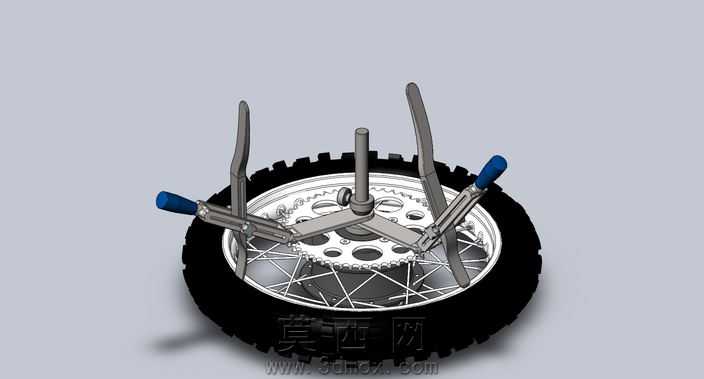

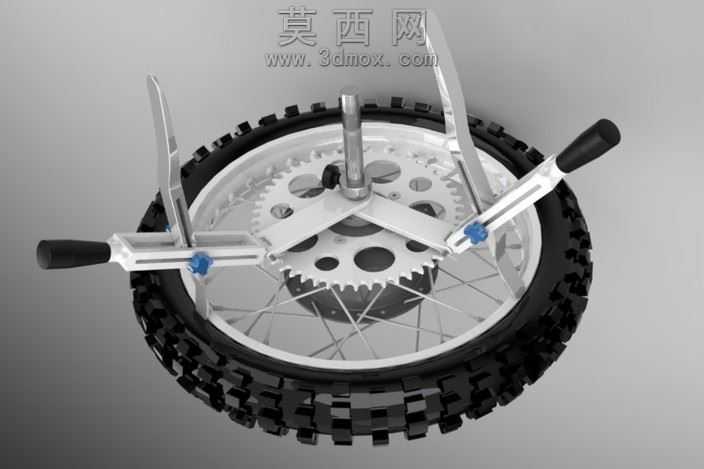

本作品为针对摩托车轮胎拆装作业设计的专用手动工装，整体采用SolidWorks完成全参数化三维建模，建模过程中严格遵循机械加工的公差配合要求，对每一处装配结构都做了干涉检查，确保各活动部件在运动行程内无卡滞、无碰撞。模型整体以摩托车辐条轮组为适配载体，核心结构包含可调节固定基座、多组操作杠杆、锁紧定位组件以及施力手柄，固定基座设计为可适配不同直径轮辋的通用结构，能够通过调节锁紧件的位置，牢牢卡合在各类常规摩托车辐条轮的轮辋上，无需额外定制适配配件，大幅提升工具的通用适配性。材质设定上，主体受力结构采用45号钢材质，表面做发黑防锈处理，操作手柄部分包裹防滑橡胶材质，既保证工装的结构强度，能够承受轮胎拆装过程中的大扭矩施力，又能提升操作人员握持的舒适度，避免操作过程中打滑。结构设计层面，采用杠杆省力原理，将拆装轮胎时的撬动力通过多组铰接杠杆进行放大，操作人员无需使用蛮力即可完成轮胎胎唇与轮辋的分离作业，相比传统撬棍拆装的方式，能够有效避免拆装过程中刮伤轮辋、戳破内胎的问题。工装还集成了多组辅助定位结构，在拆装过程中可以将胎唇逐步压入或脱出轮辋卡槽，作业过程中工具不会从轮辋上滑脱，操作安全性更高。设计过程中充分考虑了工具的便携性，整体结构紧凑，所有铰接部件都做了防脱设计，无需额外组装即可直接使用，既可以适配维修门店的固定作业场景，也能够满足户外应急维修的携带需求。模型渲染阶段采用金属质感与橡胶质感的分层材质表现，清晰还原了各部件的表面处理工艺，辐条轮的钢丝辐条、轮胎的橡胶胎纹、金属部件的机加工纹理都做了精细化的贴图处理，整体渲染效果真实直观，能够清晰展现工装的装配关系与使用状态，为后续的实物加工生产提供完整的三维参考依据，也可作为摩托车维修工装设计的参考案例使用。
