KTM950摩托车离合器分离挡板结构设计

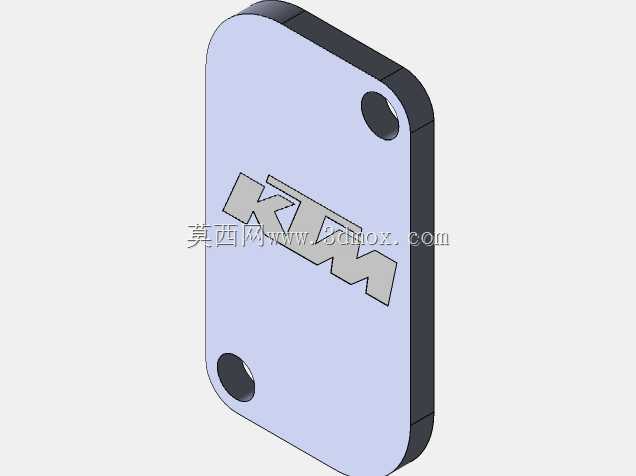

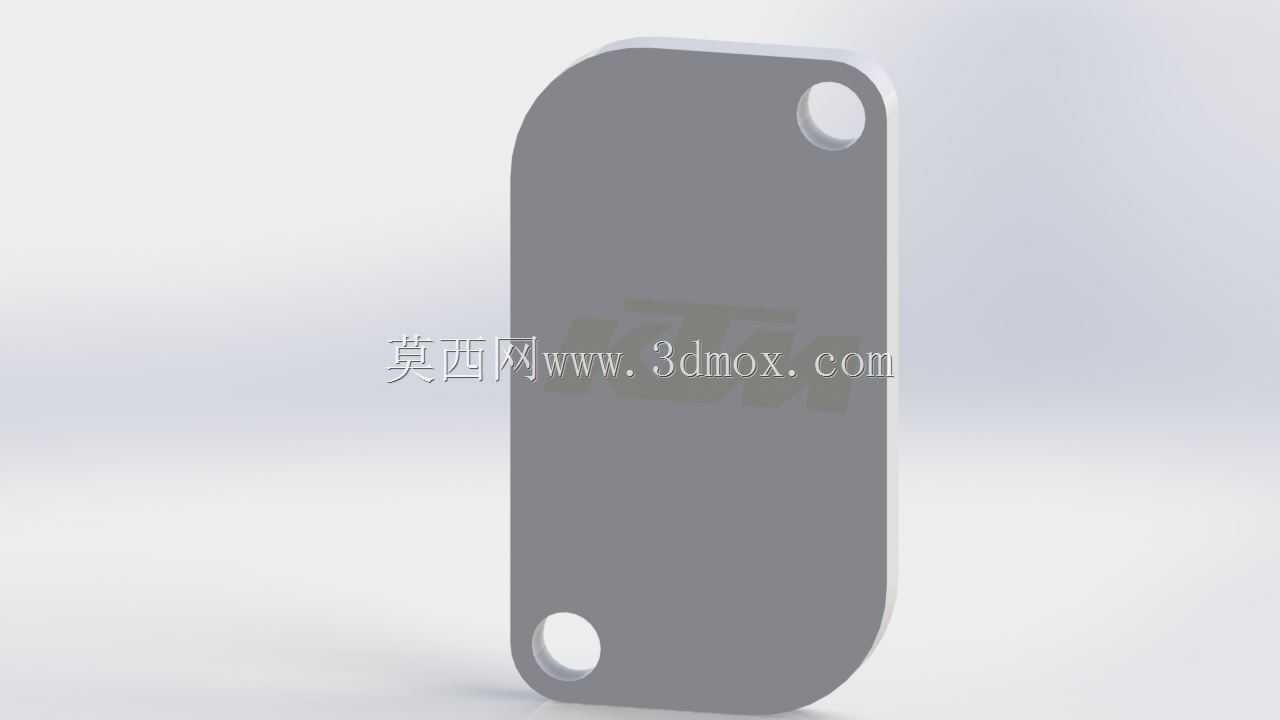

　　这块零件的应用场景集中在大排量越野摩托车的离合器操纵末端，属于手动离合拉索与离合器压盘之间的传力过渡件。骑手捏下离合手柄时，拉索的直线拉力经摇臂转化为对该板的轴向推力，板体再把力均匀传递给离合器分离轴承，最终推动压盘脱离摩擦片组合，实现动力切断。它的存在避免了分离轴承直接承受摇臂的局部点载荷，也让推力方向在车架振动、发动机热胀冷缩的工况下仍保持稳定。从结构形态看，板体采用长圆形平板轮廓，一端为圆弧收边，另一端为平直切边，两个安装孔分别布置在对角位置。这种布局不是随意绘制的对称造型，而是完全贴合KTM950发动机右盖内部的安装空间：平直端靠近离合器推杆轴心，圆弧端避开曲轴箱加强筋，两孔连线与分离力作用线形成小角度偏心，

　　使板体在受力时产生微量弹性变形，抵消拉索行程中的摩擦阻力。板厚方向预留了足够的刚性余量，表面无多余凸台，目的是在狭窄的发动机侧盖腔内减少与周边线束、通气管的干涉风险。设计思路上，这类离合分离板优先保证受力路径最短。摇臂接触区位于板体中部偏上位置，载荷从该区域向两个固定孔扩散，整体应力分布呈带状。孔位边缘做了沉台或倒角处理，装配时螺栓头沉入板面以下，不会在分离动作中剐蹭相邻的分离轴承座。板体的长圆形外轮廓同时具备导向作用：发动机拆装离合器侧盖时，板体可沿腔体内壁滑入预定位置，维修人员无需额外目视对准即可完成初步定位。外形尺寸与安装边界方面，板体长度覆盖离合器分离摇臂的摆动范围，宽度小于压盘外圈直径，确保在全离合行程内不与压盘螺栓、

　　弹簧座发生碰撞。两个安装孔的中心距严格匹配发动机箱体上的预埋螺柱，孔与螺柱之间采用小间隙配合，既限制板体在垂直于轴向的平面内窜动，又保留热态下的微小滑移量，防止因铝箱体与钢板热膨胀系数不同产生装配内应力。板的非受力侧贴近箱体壁面，间隙控制在数毫米内，可阻挡离合器磨损产生的碎屑进入拉索摇臂铰接点。实际装车工况中，该板长期承受周期性轴向按压，表面需要具备一定的耐磨性。边缘圆角处理可以降低应力集中，尤其是在反复施力的孔位周边，圆角能够延缓微裂纹萌生。板体平面度直接影响分离手感：若板面翘曲，分离轴承会受到偏载，离合接合点会变得模糊，甚至出现半联动打滑。因此建模时两个安装孔所在平面与受力接触面需保持较高平行度，轮廓周边去毛刺，

　　避免装配时割伤油封或拉线护套。对于三维建模从业者而言，这类零件看似简单，却需要把发动机内部的装配关系吃透。建模不能只画一块带孔平板，而要同步考虑摇臂接触点的运动轨迹、分离轴承的作用直径、箱体侧壁的避让曲面以及螺栓头的容纳空间。孔位对角布置让板体在有限空间内获得最大支撑跨距，长圆轮廓则兼顾了结构强度与腔体通过性。在设备选型层面，该零件属于摩托车离合器操纵系统的易损辅助件，更换时需核对发动机型号对应的孔距与板长，过短会导致分离行程不足，过长则可能顶碰侧盖。它不参与扭矩传递，只承担轴向力的分配与导向，因此材料不必追求过高强度，但需具备稳定的尺寸一致性，保证长期按压后不发生明显塑性变形。从维修角度看，拆下相关外围部件后即可露出该板，两个固定点拆除后便能直接取出，板体上的受力痕迹也可作为判断离合器分离机构是否偏磨的依据。
