摩托车轮胎拆装换刀工具结构设计

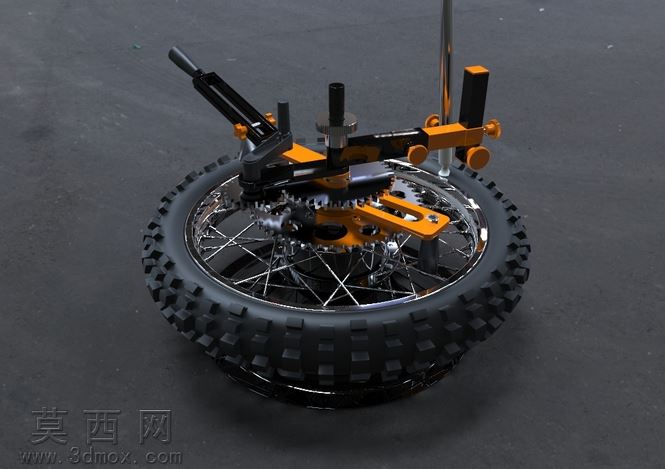

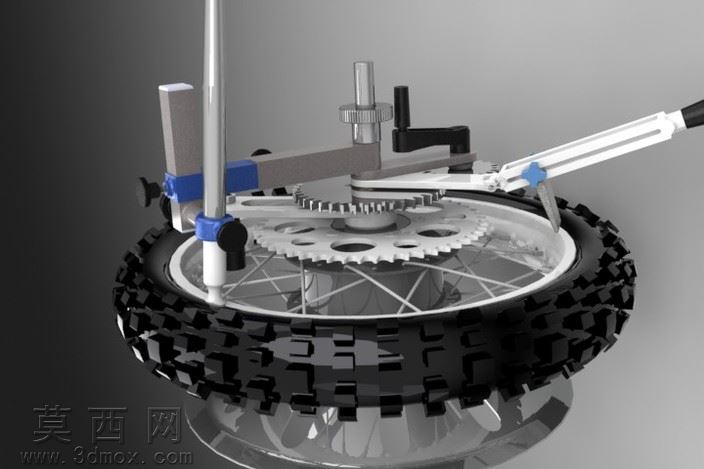

本作品为摩托车轮胎拆装专用换刀工具的三维设计成果，建模阶段采用参数化建模思路完成全零件的特征构建，首先针对摩托车辐条轮的轮辋尺寸、轮胎胎唇厚度、辐条排布间隙完成基准参数采集，以此为依据确定工具的夹持跨度、压头行程、撬臂长度等核心尺寸，避免工具作业时与轮辐、链轮发生干涉。模型构建过程中，对竖向夹持立柱的锁紧结构做了细化设计，包含快拆旋钮、防滑压块、高度调节齿槽三个核心部分，可适配不同直径的摩托车轮辋固定需求，夹持端设置了软质保护垫的装配位，避免刚性接触刮花轮辋金属表面。横向的胎唇压合机构采用齿轮齿条传动结构建模，精准还原了齿形啮合的配合间隙，压头末端做了圆弧过渡处理，作业时可均匀施压将胎唇压入轮辋卡槽，不会割伤轮胎橡胶层。撬臂部分做了加长力臂的结构优化，末端设置了可更换的撬头结构，针对不同硬度的轮胎材质可更换适配撬头，撬臂与主体的连接位置设置了角度锁紧旋钮，可在不同拆装角度锁定位置，降低维修作业的体力消耗。渲染阶段采用金属哑光材质模拟工具的钢制主体部件，蓝色塑料材质模拟调节旋钮的防滑包胶部分，橡胶轮胎部分采用颗粒质感的深黑橡胶材质，金属辐条与链轮做了镀铬反光材质处理，整体渲染光影柔和，清晰展现各部件的装配关系与结构细节。设计过程中重点优化了工具的操作逻辑，将轮胎拆卸的下压、撬起、定位功能集成在同一工装主体上，无需额外搭配多件零散工具即可完成轮胎拆装作业，同时在所有与轮胎、轮辋接触的位置都预留了软质保护件的安装位，避免维修过程中损伤轮毂电镀层与轮胎胎唇结构，整体结构紧凑，操作流程符合摩托车维修的实际作业习惯，可有效提升轮胎拆装的作业效率，降低手工操作的轮胎、轮毂损伤概率。
