M5规格卡式弹性锁紧螺母结构设计

这款M5规格的卡式弹性锁紧螺母，是薄板类构件连接场景中极为常用的紧固件，日常在电气柜装配、汽车内饰钣金固定、机箱机柜组装、低压成套设备安装等场景中都能见到它的身影，区别于传统需要攻丝或者焊接螺母柱的连接方式，它不需要在薄板上加工内螺纹，仅需要在对应安装位置开出匹配尺寸的方孔或者长圆孔，就能完成快速卡装固定，大幅降低薄板类构件的连接加工成本。

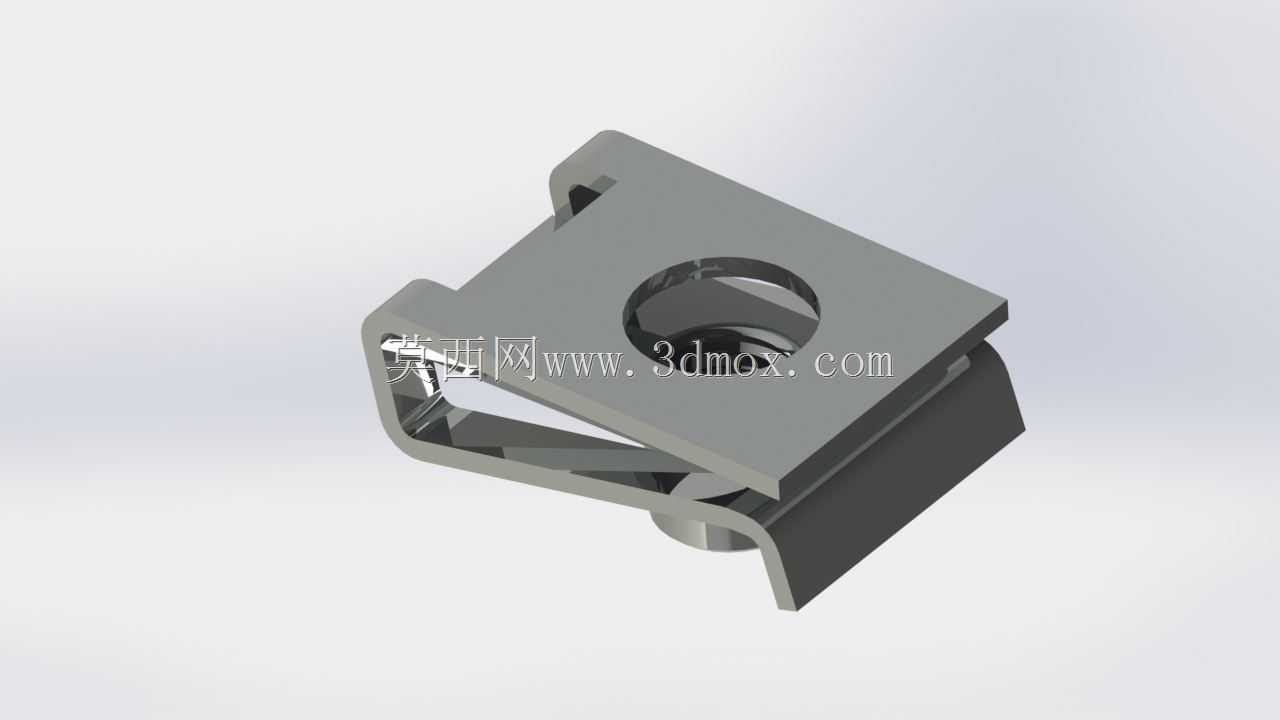

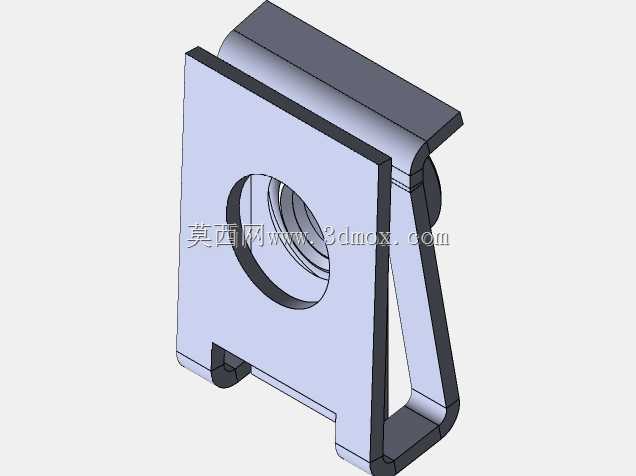

从结构设计逻辑来看，这款螺母采用一体式冲压弯折成型的弹性卡爪结构，整体采用弹簧钢材质冲压加工后做表面防锈处理，主体分为上下两个卡接翼面和中间的螺纹基座部分，上方的翼面开有对应M5螺栓穿过的通孔，下方翼面集成了M5规格的内螺纹基座，两侧弯折成型的弹性卡臂自带向外的张紧弹力，安装时只需要将螺母整体对准预制的板件开孔按压到位，两侧的卡臂就会在弹力作用下自动卡入板件背面，上下翼面会牢牢夹住安装板的两侧板面，不需要额外的工具辅助定位，后续拧入螺栓时螺母不会跟转，也不会从板件上脱落，非常适合在封闭腔体内侧、人手无法触及的背侧位置完成连接作业。

从安装边界尺寸来看，这款螺母适配的板厚范围在0.8mm到2mm之间，适配的安装方孔边长为9mm，安装完成后螺母整体突出板件背面的高度不超过6mm，不会占用过多的腔体内部空间，在做结构排布时只需要预留出对应的卡装活动空间即可，不需要额外设计螺母防转结构。它的弹性结构自带一定的防松效果，在承受常规振动载荷的工况下，卡臂的持续张紧力可以抵消一部分螺栓松动的趋势，相比普通的焊接螺母，它不会因为焊接热变形导致板件平面度超差，也不存在焊接虚焊导致的连接失效风险，在表面处理完成后的板件上也可以直接安装，不会破坏板件的表面涂层。

在实际选型使用时需要注意，这款螺母的额定锁紧力适配M5螺栓的常规拧紧力矩，不适合用于大载荷的承重结构连接，更多是用于内饰件、电气元件安装支架、线槽固定、护板安装这类中等载荷的连接场景，安装前需要确认预制开孔的边缘没有毛刺，避免毛刺卡滞卡臂导致弹性失效，长期在高温工况下使用时需要确认材质的回火温度是否适配工况温度，避免弹性退火导致卡接力下降。建模时重点要还原两侧卡臂的弯折角度和弹性让位间隙，保证卡装行程的尺寸准确，螺纹基座的同轴度要和上方通孔保持一致，避免螺栓穿入时出现卡滞问题。
