V8发动机曲柄连杆机构三维设计模型

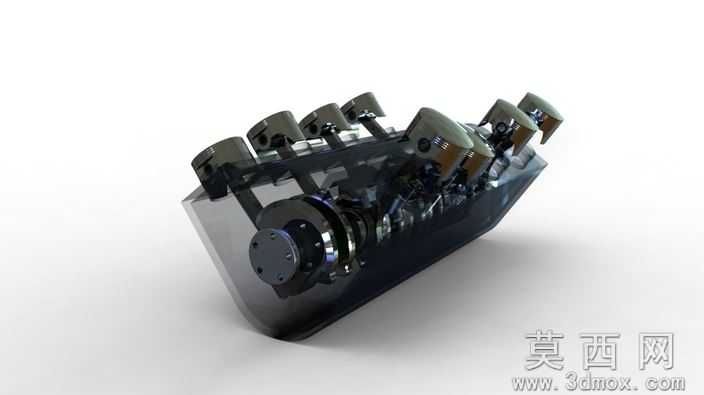

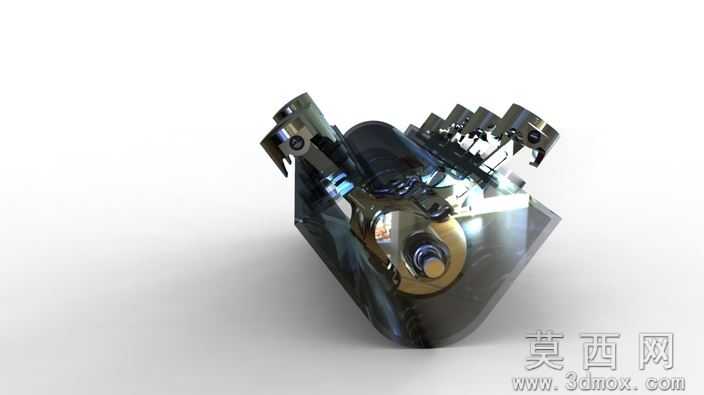

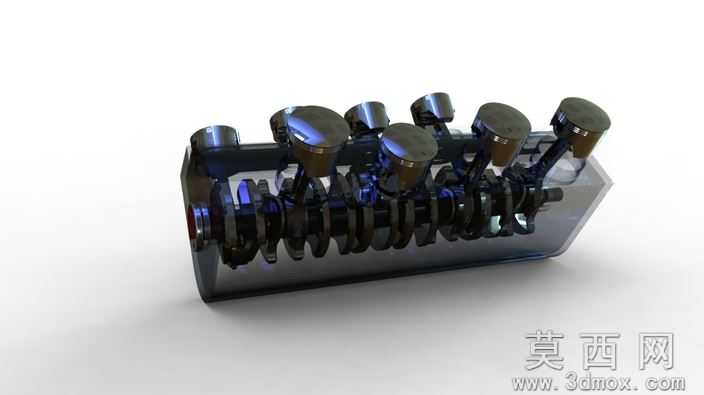

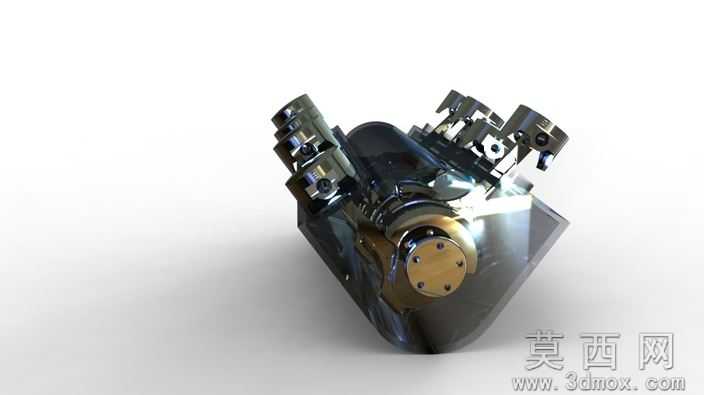

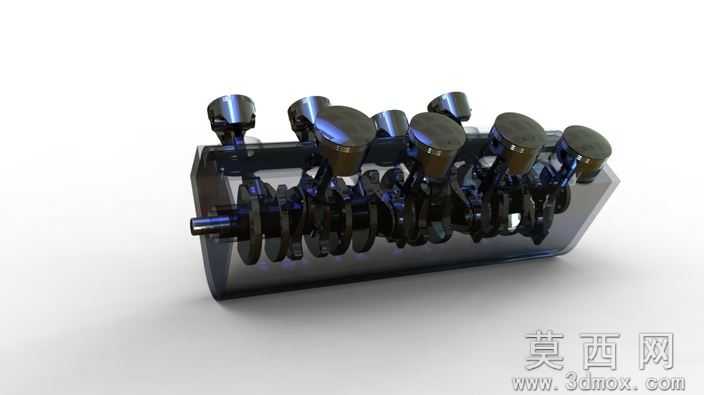

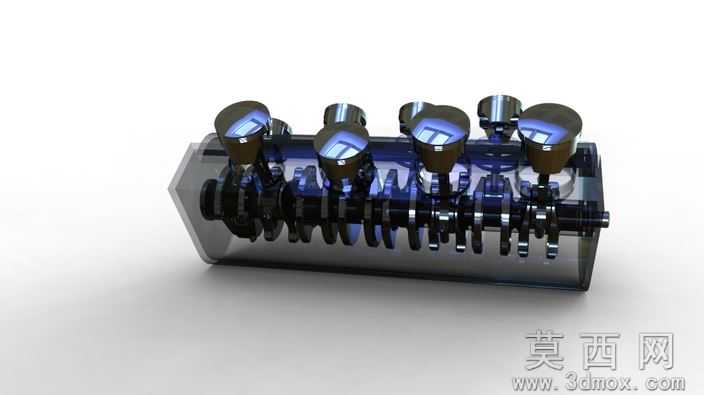

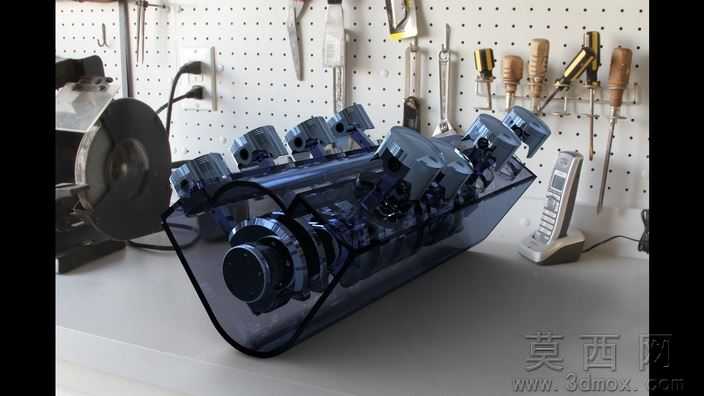

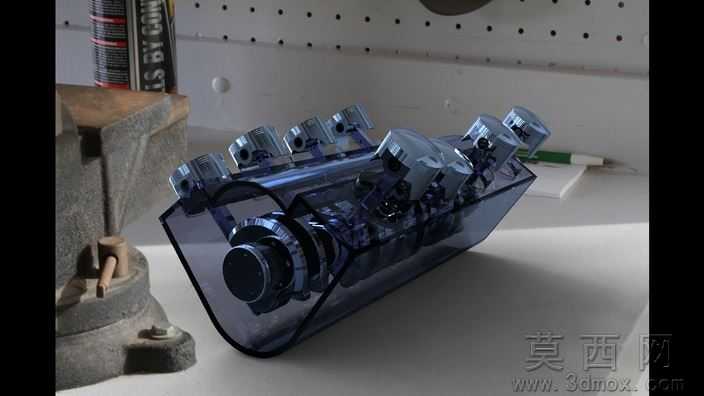

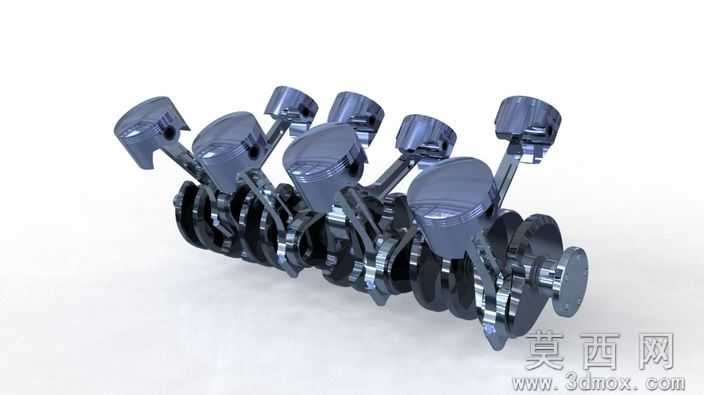

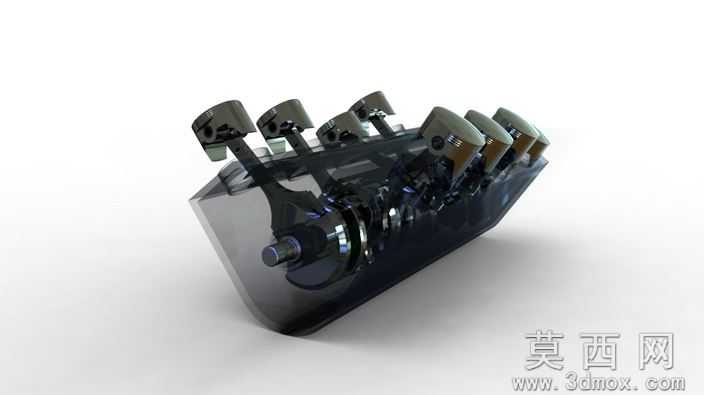

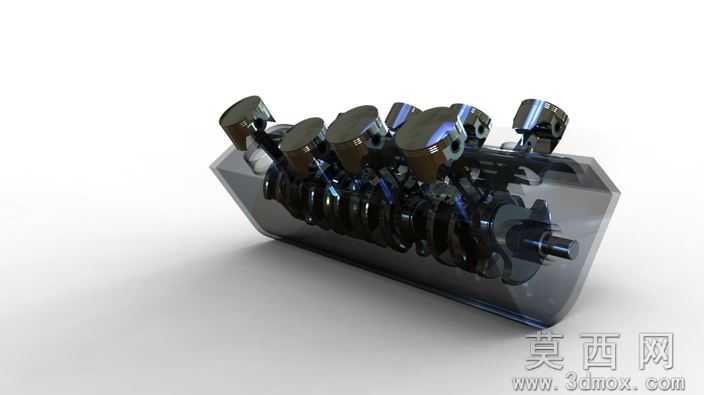

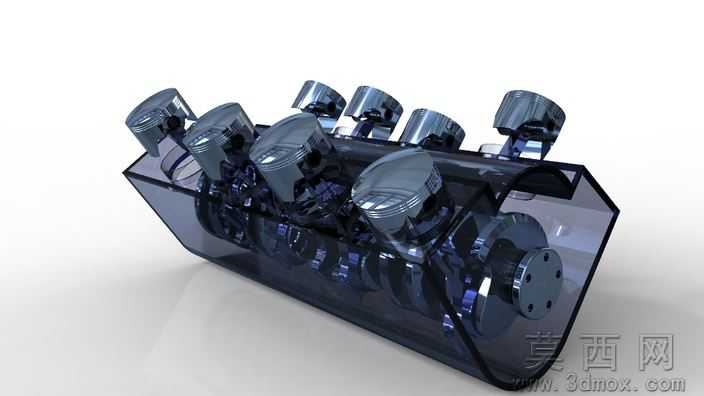

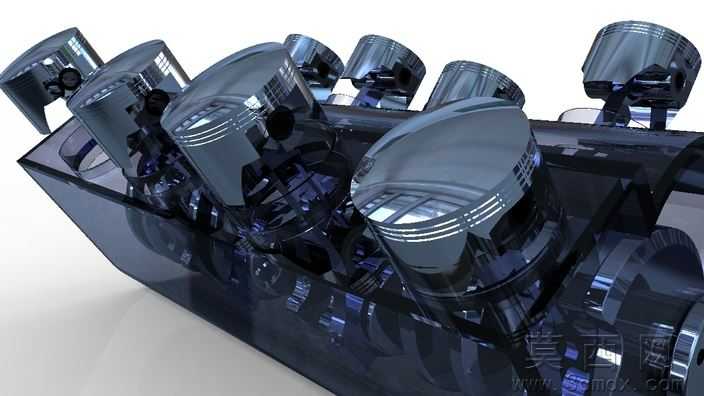

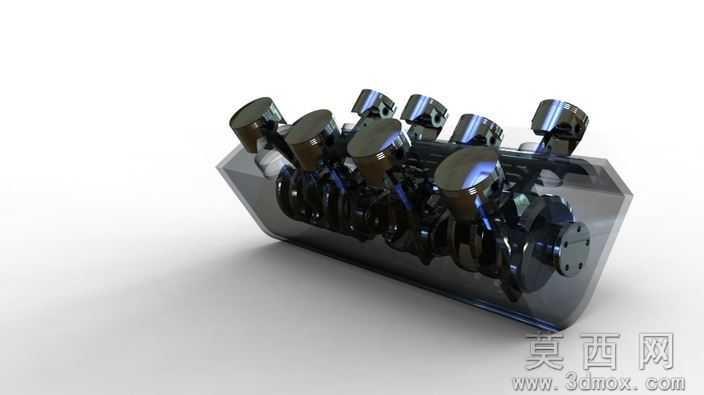

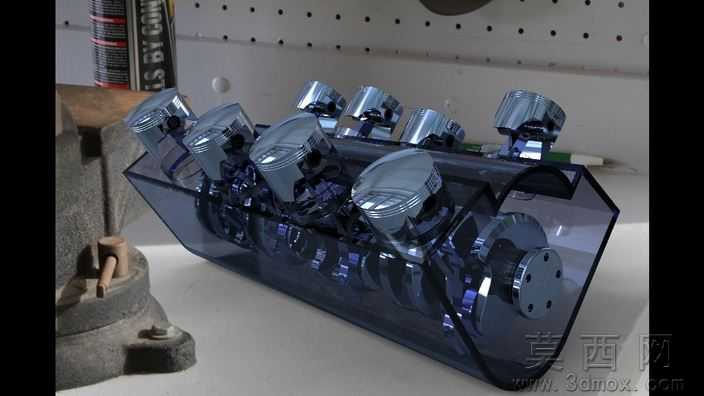

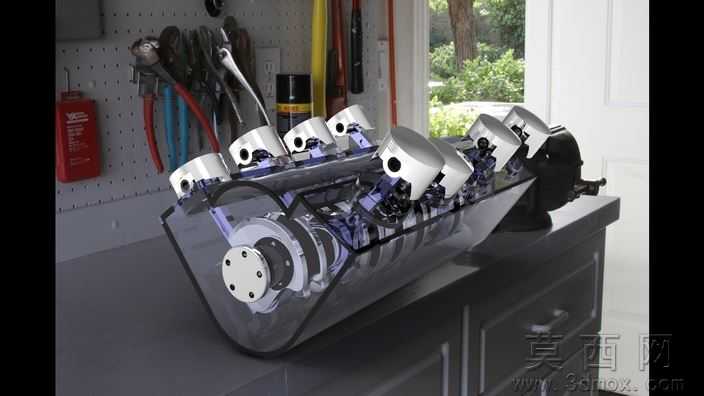

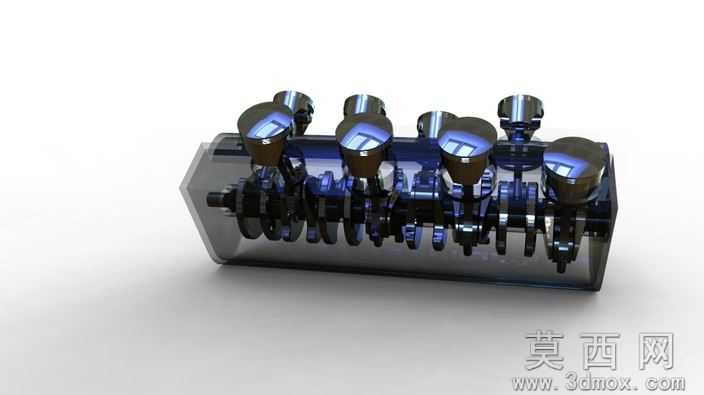

本模型为V型八缸发动机曲柄连杆机构的第二代优化设计版本，完整还原了大排量V型引擎核心动力传输组件的结构形态与装配关系。建模阶段采用自底向上的装配设计流程，首先完成单个活塞、活塞销、连杆、连杆轴瓦、曲柄销、主轴颈的独立零件建模，严格按照V8发动机90度气缸夹角的布局参数完成八个气缸组件的阵列装配，确保各缸曲柄相位角符合四冲程发动机的点火顺序设计，相邻曲柄销错开90度相位，保证引擎运转的动平衡性能。参数设计阶段严格遵循内燃机曲柄连杆机构的设计规范，设定合理的曲柄半径与连杆长度比值，活塞行程、气缸中心距、主轴颈直径等关键参数均参考量产V8发动机的通用设计标准，各零件间预留了符合工程要求的装配间隙，可直接用于运动仿真验证。渲染材质阶段针对不同零件的物理特性做了精细化区分：活塞顶部采用高反射镀铬金属材质模拟真实活塞的热障涂层与抛光表面，连杆采用锻钢哑光金属材质体现锻造零件的肌理，曲柄轴采用高强度合金钢材质并做了表面氧化发黑处理效果，发动机缸体采用半透明深蓝色工程塑料材质，既可以清晰展示内部曲柄连杆机构的运动空间，又能呈现整体装配的包裹关系，渲染输出的效果图光影层次丰富，金属质感与透明材质的折射效果还原度高。结构原理上完整复现了曲柄连杆机构的核心功能：可将八个活塞的往复直线运动通过连杆转换为曲柄轴的旋转运动，是内燃机将燃料化学能转换为机械能的核心传动部件，V型布局的设计大幅缩短了发动机整体长度，降低了整机重量，同时提升了曲轴的刚性，适合大排量高功率动力输出场景。软件兼容方面，模型提供STEP、IGES两种通用三维交换格式，同时附带SolidWorks2011版本的原生源文件与STL格式文件，STEP与IGES格式可兼容Catia、UG NX、Pro/E、Inventor等绝大多数主流三维CAD软件，无需额外修复即可直接打开编辑，STL格式可直接用于3D打印验证实物装配。研发教学应用层面，该模型既可以作为内燃机设计研发阶段的结构参考样件，用于验证曲柄连杆机构的运动干涉、动平衡计算，也可作为职业院校、高校机械类专业内燃机课程的教学演示模型，帮助学生直观理解V型发动机曲柄连杆机构的装配关系与工作原理，也适合三维建模学习者作为装配设计、曲面建模的练习参考案例。
