风电涡轮叶片成型模具结构设计

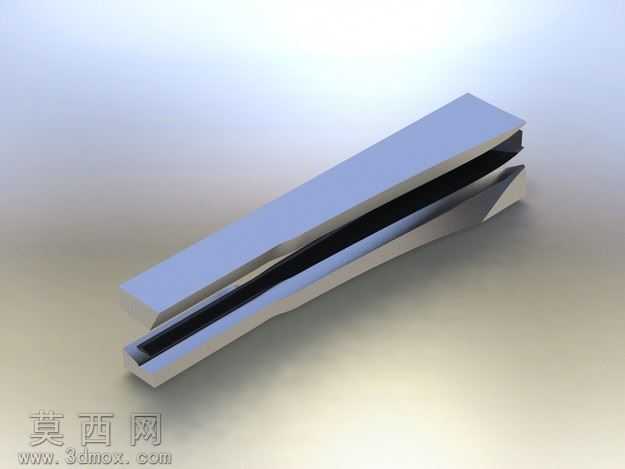

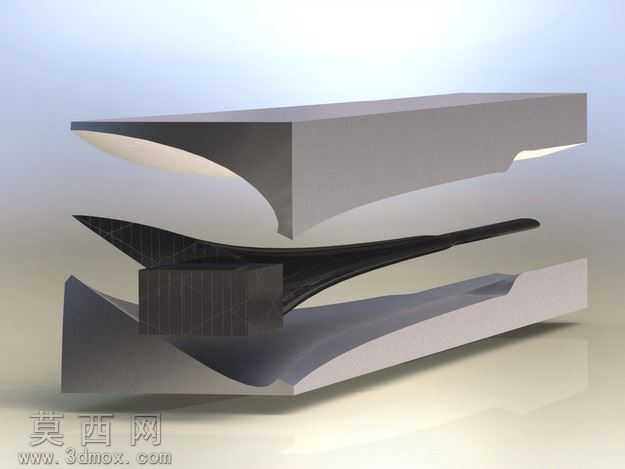

本套三维模型为风电涡轮叶片的成型模具，建模过程严格遵循叶片气动外形与成型工艺逻辑展开。首先基于风电叶片的翼型气动数据，提取叶片从叶根到叶尖的变截面型线，通过曲面放样构建叶片的完整工作曲面，确保叶型的扭转角度、弦长变化完全匹配风电涡轮的气动设计要求，保障叶片成型后的风能捕获效率。模具整体采用上下对开式模腔结构，建模时精准拆分上下模的分型面，分型面沿叶片最大轮廓线顺滑延伸，避免出现倒扣、锐角等不利于脱模的结构，同时在模腔对应叶根的位置设计了定位装夹结构，用于叶片成型过程中嵌件的固定与定位，保障叶根安装端的尺寸精度。材质渲染阶段，上下模主体采用模具钢材质表现，赋予金属磨砂质感与细微的机加工纹理，还原模具加工后的真实表面状态；模腔内部与叶片接触的成型面做高光金属处理，体现成型面的高精度抛光要求；内置的叶片样件采用碳纤维复合材质表现，通过深色哑光带细微纤维纹理的材质设置，匹配风电叶片常用的复合材料属性。结构设计上，模具在上下模的外侧设置了导向定位结构，合模时可精准对位，避免模腔错位导致的叶片成型缺陷；模腔周边预留了密封槽位，可适配真空导入、模压等不同的叶片成型工艺需求；叶尖位置的模腔做了顺滑收窄处理，精准还原叶片叶尖的薄型翼型结构，避免成型过程中出现缺料、飞边过厚的问题。整套模型的建模过程兼顾了气动外形精度与模具生产的工艺可行性，所有曲面均做了连续性检查，无破面、重叠面等建模缺陷，模腔与叶片样件之间保留了合理的成型间隙，可直接用于模具结构评审、成型工艺模拟以及生产加工参考，能够帮助设计人员快速验证模具开合逻辑、叶片脱模路径的合理性，缩短风电叶片模具的开发周期，降低试模阶段的改模成本。
