水平轴三叶片风力发电机组三维建模作品

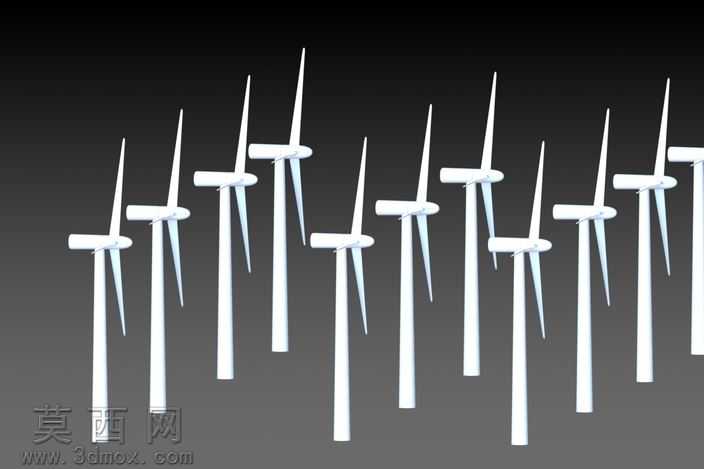

本作品为水平轴三叶片风力发电机组的三维建模成果，建模过程严格遵循陆上主流风力发电机组的真实结构比例开展，首先通过基准面定位确定塔筒的垂直中轴线，以渐变圆柱特征完成塔筒主体建模，还原了塔筒从底部到顶部直径逐步收窄的真实形态，保证支撑结构的力学合理性呈现。叶片部分采用翼型截面扫描的建模方式，先绘制符合气动性能要求的叶根、叶中、叶尖三个关键位置的截面轮廓，通过引导线控制叶片的扭转角度与展向变化规律，精准还原叶片从根部到尖部逐渐变薄、扭转角平滑过渡的气动外形，三个叶片以120度夹角均匀装配在轮毂位置，保证旋转结构的对称性。轮毂与机舱部分采用一体化装配建模思路，机舱外壳做流线型曲面处理，降低风阻影响的同时还原真实风电机组的外部轮廓，机舱与塔筒顶端通过偏航结构的特征预留，还原风电机组可随风向调整迎风角度的结构特性。建模过程中对各部件的装配关系做了严谨约束，叶片与轮毂之间保留变桨结构的装配间隙，轮毂与机舱主轴的连接位置做了轴孔配合的特征还原，塔筒各段之间的法兰连接结构也通过凸台特征做了简化呈现，保证整体结构的装配逻辑符合真实风电机组的设计规范。材质渲染阶段，塔筒采用哑光浅灰色金属漆材质，模拟钢结构塔筒的真实涂装质感，叶片采用哑光白色复合材料材质，还原玻璃钢叶片的表面质感，机舱部分搭配浅灰色金属材质与局部深色细节，区分不同部件的材质差异，整体渲染采用深灰色纯色背景，突出风电机组本身的结构形态，通过柔和的环境光打光，避免过强的反光遮挡结构细节，清晰展现各部件的轮廓与装配关系。整体设计围绕通用型陆上三叶片风电机组的典型结构展开，在保证外形还原度的基础上简化了内部复杂的齿轮箱、发电机等细节结构，既能够清晰展现风电机组的外部整体形态与核心装配关系，也适用于新能源装备展示、风电原理科普、相关场景装配演示等多种使用场景，建模过程中对曲面顺滑度、装配同轴度、结构对称性都做了参数化控制，保证模型的几何精度符合三维展示与后续结构深化的基础要求。
