手动台钻支架SolidWorks三维设计模型

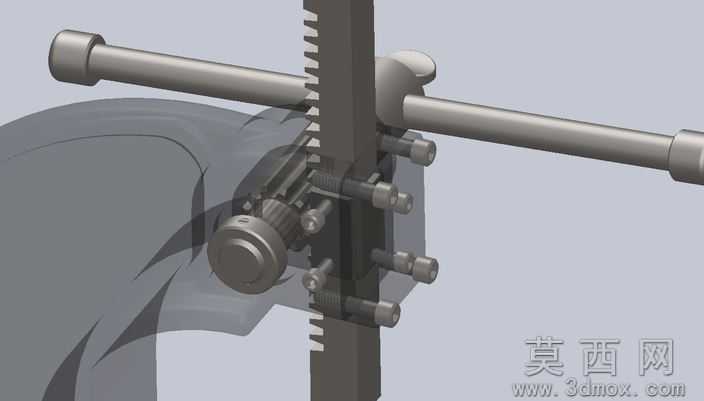

本模型为手动台钻支架的完整三维设计成果，建模全程在SolidWorks2010环境下完成，建模流程遵循从整体到局部的设计逻辑：首先绘制C型主体机架的二维草图，通过拉伸、倒圆角等基础特征构建机架的主体轮廓，保证机架的弧形过渡结构符合力学承载要求；其次依次完成齿条升降组件、操作手柄转轴、底部安装基座的独立建模，各零件单独绘制后通过装配体环境完成配合约束，添加同轴心、重合、齿轮齿条配合等装配关系，完整还原支架的运动逻辑，确保升降调节动作的仿真合理性。参数设计阶段严格参考技术图画第13版中的标准尺寸，对C型机架的开口深度、齿条的模数与齿距、操作手柄的力臂长度、底部安装孔的孔位间距等关键参数进行精准设定，所有尺寸均符合手动台钻支架的通用工装设计规范，可直接适配常规小型台钻的安装固定需求，齿条的行程参数满足不同高度工件的加工调节范围。渲染材质环节对不同零件进行了差异化材质赋予：C型主体机架采用哑光黑色铸铁材质，添加细微的铸造纹理质感还原真实铸件的表面效果；操作手柄与转轴采用抛光钢材材质，设置合适的金属反光度与粗糙度；齿条零件采用调质钢材质，突出齿面的加工光洁度；底部基座采用发黑处理的钢材材质，整体渲染效果贴近实物的视觉表现，同时附带独立的效果图渲染文件，可直接用于方案展示。结构原理上，该支架采用C型开式机架结构，具备足够的结构刚性来承受钻孔作业的轴向压力，通过齿轮齿条传动机构实现钻装组件的上下升降调节，转动横向操作手柄即可带动同轴齿轮转动，与齿条啮合实现竖直方向的进给动作，结构简单可靠，手动操作省力，底部基座设置有安装定位孔，可固定在工作台面保证作业稳定性，整体无复杂冗余结构，维护便捷。软件兼容方面，模型除原生SolidWorks2010格式外，还附带STL通用三维格式，可兼容UG、Pro/E、AutoCAD等主流三维设计软件，也可直接导入切片软件用于3D打印验证，不同格式的文件均保留完整的零件结构与装配关系，不会出现特征丢失、配合错位等问题。研发教学应用层面，该模型可作为机械设计专业的齿轮齿条传动教学案例，帮助学习者理解手动进给机构的设计逻辑、工装夹具的刚性设计要点，也可作为小型五金工具研发的参考原型，设计师可在此基础上进行结构优化、加装自动进给组件等二次开发，同时也适合SolidWorks软件初学者练习装配体配合、特征建模、工程图导出等基础操作，具备较强的教学与实用参考价值。
