SolidWorks设计圆柱压缩螺旋弹簧

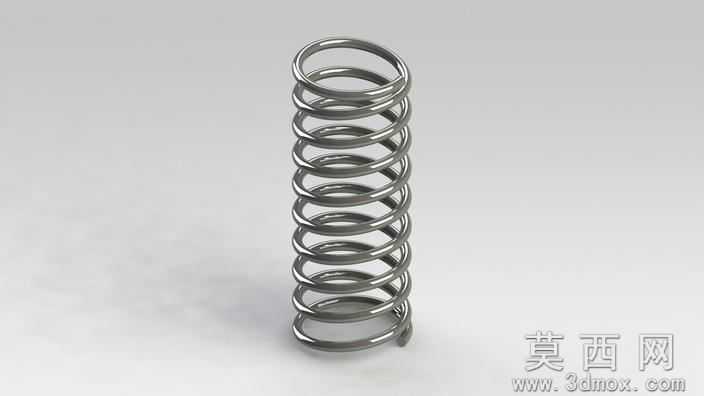

本弹簧模型采用SolidWorks2011版本完成全参数化建模，建模流程遵循机械零件设计的规范逻辑：首先在前视基准面绘制弹簧丝直径的圆形截面草图，接着通过螺旋线/涡状线命令生成匹配弹簧参数的螺旋路径，设置对应圈数、螺距与旋向参数后，使用扫描特征完成弹簧主体的成型，最后对弹簧两端的支撑圈进行闭合磨平处理，通过切除特征修整端部结构，保证支撑圈端面与弹簧轴线垂直，符合实际压缩弹簧的加工工艺要求。参数设计层面，模型严格遵循圆柱螺旋压缩弹簧的设计标准，设置了合理的弹簧中径、钢丝直径、有效圈数、总圈数与自由高度参数，螺距取值匹配常规五金弹簧的刚度需求，两端各设置一圈并紧的支撑圈，消除工作过程中的端部偏载风险，所有尺寸均添加完整的几何约束与方程式关联，修改核心参数即可快速生成不同规格的弹簧变体，适配不同的使用场景。渲染材质环节，模型赋予了高反光的金属不锈钢材质，调整材质的粗糙度、反射率与环境光遮蔽参数，还原弹簧金属表面的冷冽质感，渲染背景采用浅灰色渐变环境，搭配柔和的漫反射光照，清晰呈现弹簧螺旋结构的轮廓层次与金属光泽，预览图可直观展示弹簧的外观形态与结构细节。结构原理上，该模型为等节距圆柱压缩弹簧，属于常用的弹性储能元件，工作时承受轴向压力载荷，通过螺旋丝材的弹性变形实现缓冲、复位、储能的功能，两端并紧磨平的支撑圈可保证弹簧受压时受力均匀，避免出现侧向弯曲失稳的问题，螺旋升角的取值匹配常规压缩弹簧的设计范围，保证受力时应力分布均匀，具备较长的疲劳使用寿命。软件兼容方面，模型原生为SolidWorks2011格式，同时附带STL通用格式文件，STL格式可兼容绝大多数三维设计软件与3D打印切片软件，支持导入UG、Pro/E、CATIA等主流三维CAD软件进行编辑修改，也可直接用于3D打印的样件制作，不同软件导入时不会出现特征丢失、曲面破损的问题，具备良好的跨平台通用性。研发教学应用层面，该模型可作为机械设计课程中弹簧章节的教学案例，帮助学习者掌握螺旋扫描特征的使用方法、弹簧参数化设计的逻辑与压缩弹簧的结构设计规范，也可作为通用五金零件库素材，直接导入机械设备、自动化装置、五金产品的装配体中使用，缩短产品研发过程中标准件的建模周期，同时也可用于弹簧力学仿真分析的基础模型，辅助开展弹簧刚度、疲劳寿命的仿真计算工作。
