可调式管钳五金工具三维结构设计

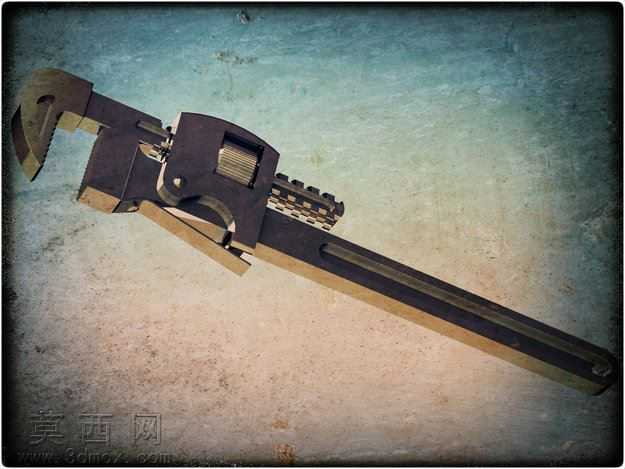

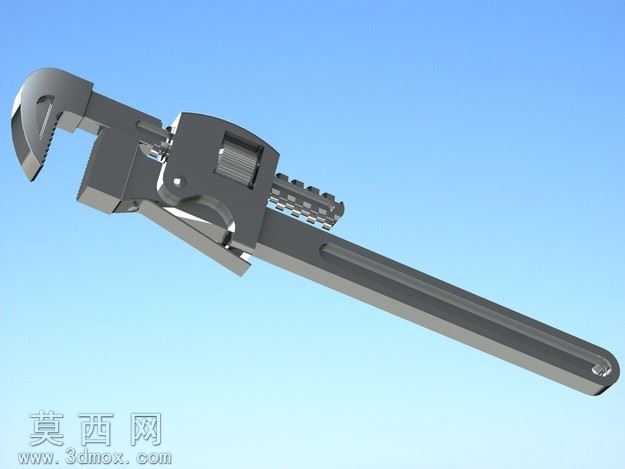

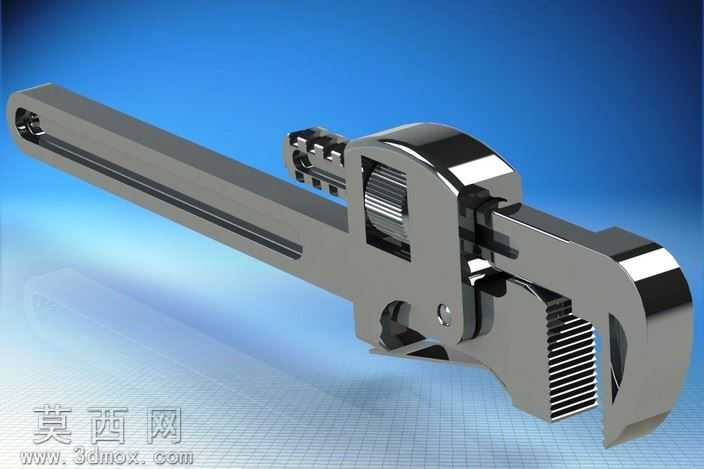

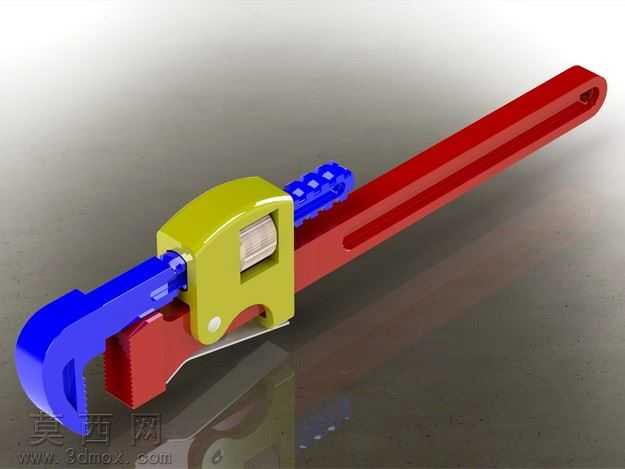

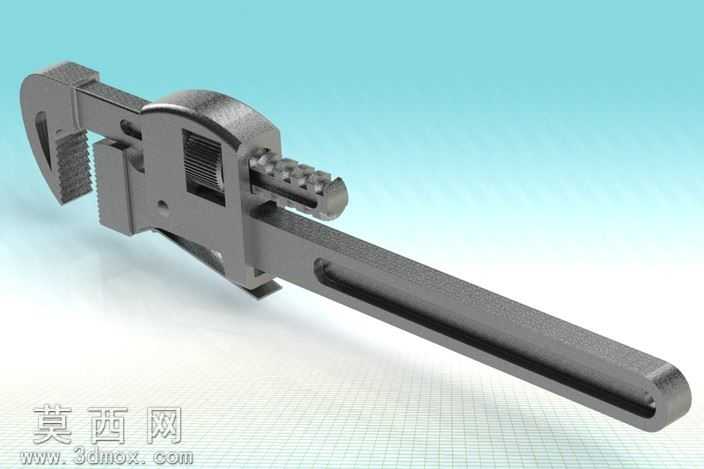

本作品为可调式管钳的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体遵循机械加工制造的实际尺寸规范，完整还原了管钳的全部功能结构与装配关系。建模阶段采用自底向上的装配设计思路，首先拆分出固定钳身、活动钳口、调节齿条、钳柄、锁紧销轴、齿板等独立零部件，针对每个零件的特征逐一进行草图绘制、特征拉伸、切除、倒角等操作，严格控制各零件的配合公差，确保活动钳口可沿钳身导轨顺畅滑动，调节齿条与钳身齿槽的啮合精度符合实际使用要求，齿板上的夹持齿形采用阵列特征完成，齿距、齿深参数完全匹配真实管钳的咬合设计，保证夹持管件时的摩擦力与咬合力。材质与渲染阶段，针对金属工件的材质特性进行参数调试，整体主体采用高铬合金钢材质设定，调整金属粗糙度、反射率、环境光遮蔽参数，还原五金工具表面经过淬火处理后的哑光金属质感，边缘倒角处添加细微的高光反射效果，模拟金属加工后的棱边工艺；背景采用渐变蓝调工业展示场景，添加柔和的定向光源与全局漫反射光照，突出管钳的结构轮廓与金属质感，同时对钳身的长条形减重槽、活动关节处的销轴结构、钳口的开合间隙等细节做了重点光影呈现，清晰展示各部件的装配位置与结构逻辑。设计过程中重点考量管钳的实际使用功能，活动钳口的调节行程覆盖常规管径的夹持范围，钳柄的长度设计符合杠杆力学原理，保证手动操作时的力矩输出足够完成管件的拧紧与拆卸，钳头的颚部弧度适配圆形管件的外轮廓，齿板的倾斜角度设计可在施加夹持力时产生自锁效应，避免夹持过程中出现打滑脱落的问题，各转动部件的间隙预留合理，既保证活动顺畅无卡滞，又不会出现旷量过大影响夹持精度的问题。整体模型装配完整无干涉，可用于五金工具的结构展示、生产工艺参考、虚拟装配教学等场景，完整还原了传统手动管钳的机械结构与功能特性。
