小型螺旋桨动力传动飞车主轴总成结构

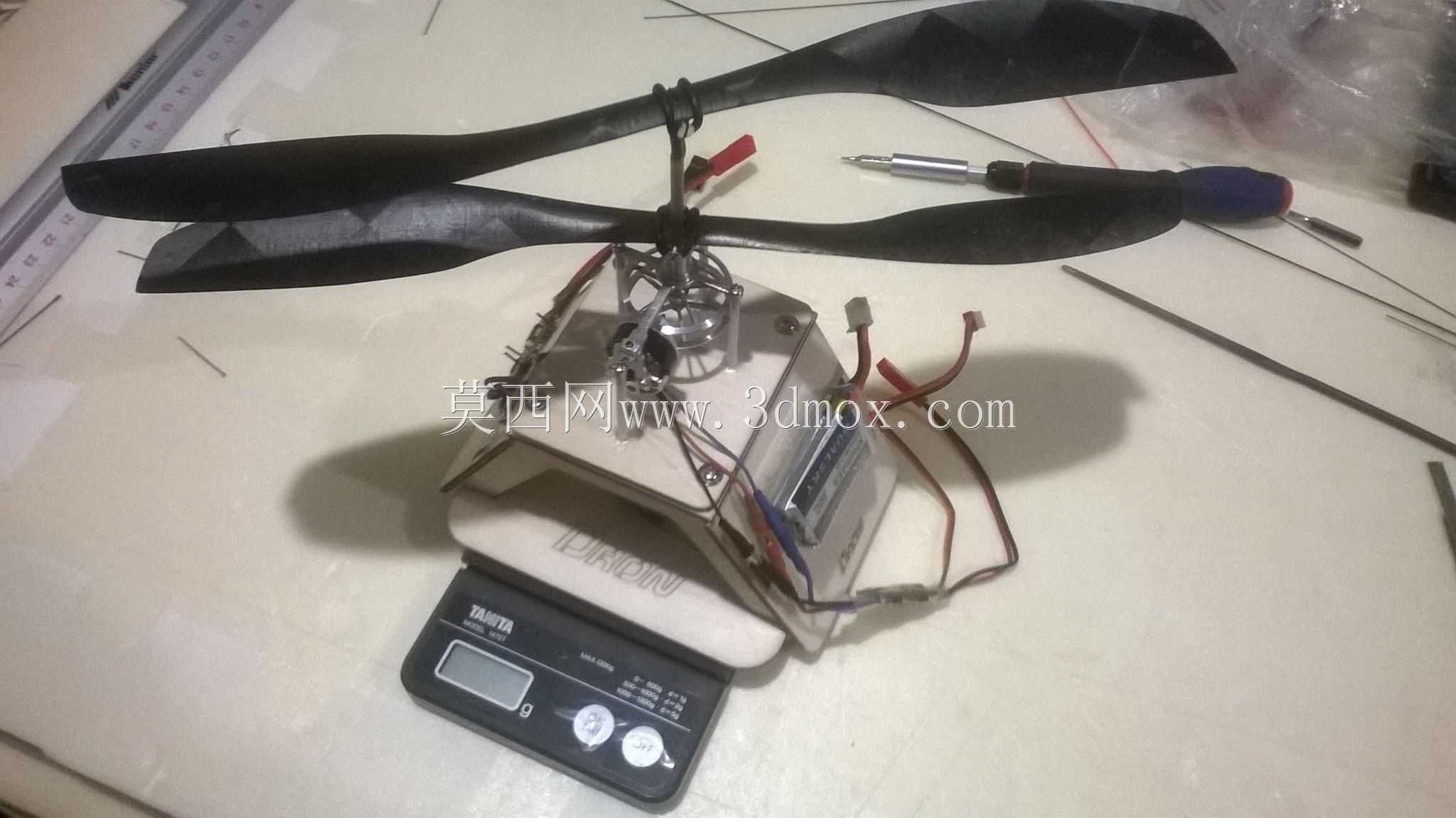

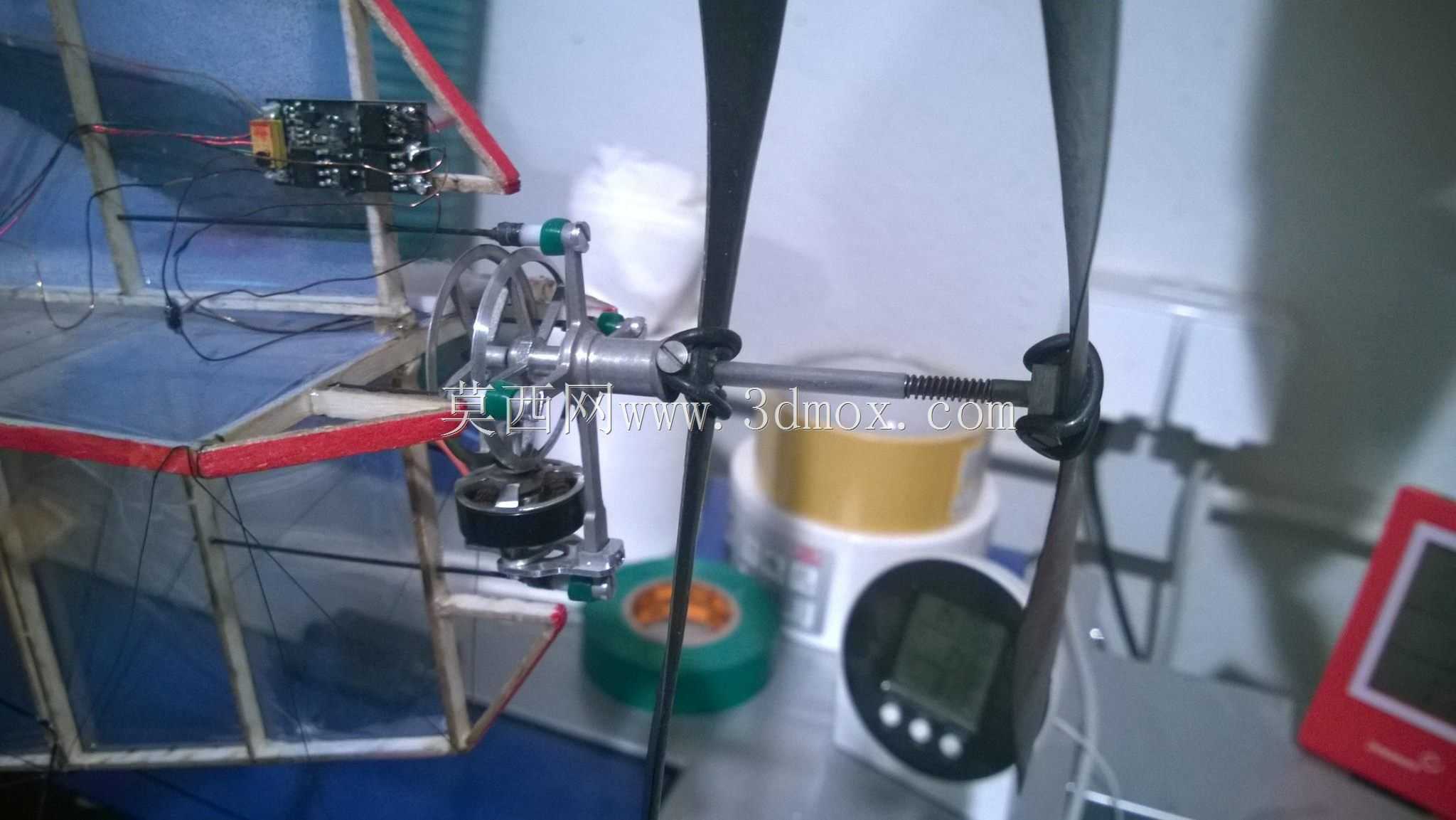

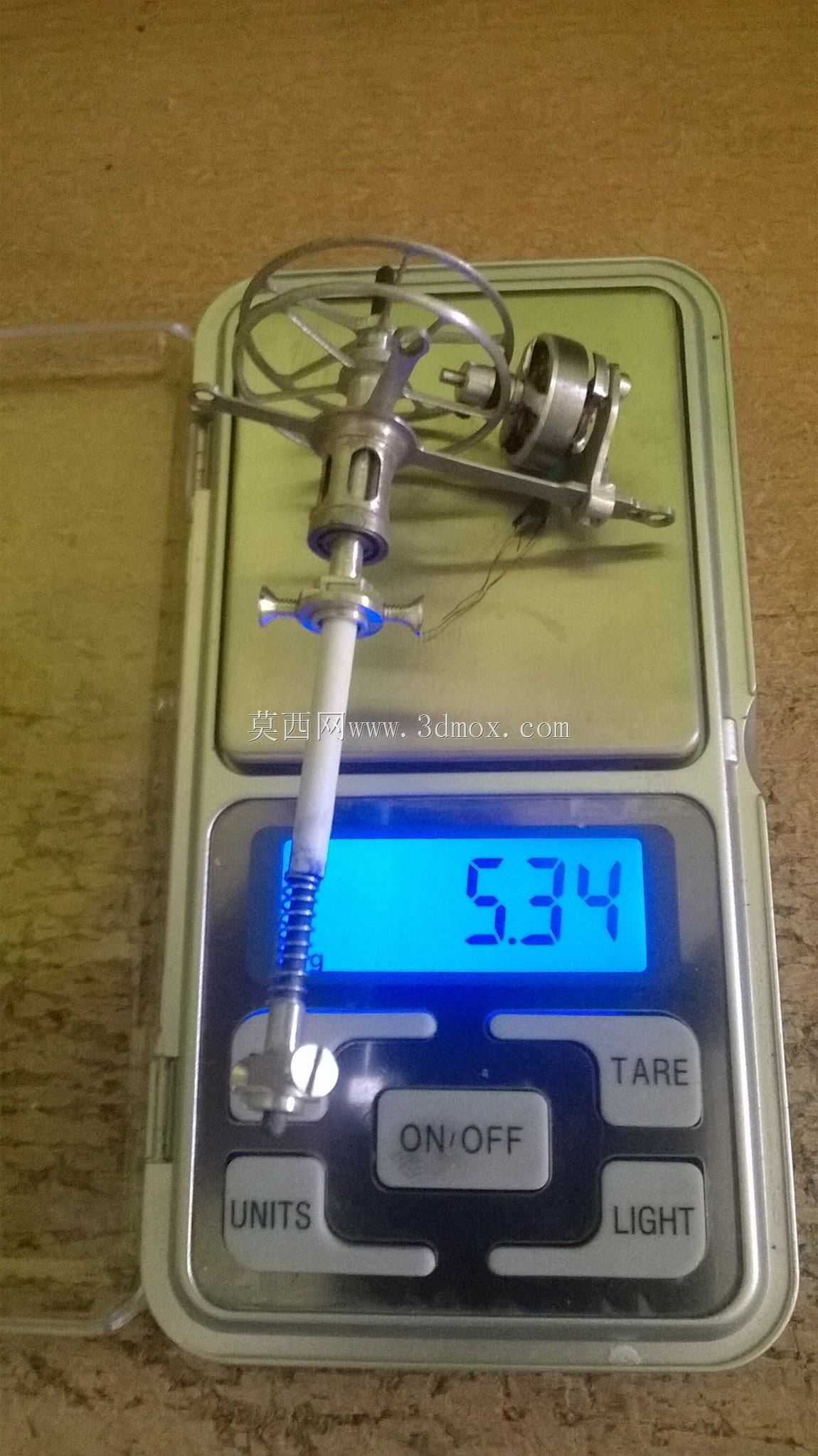

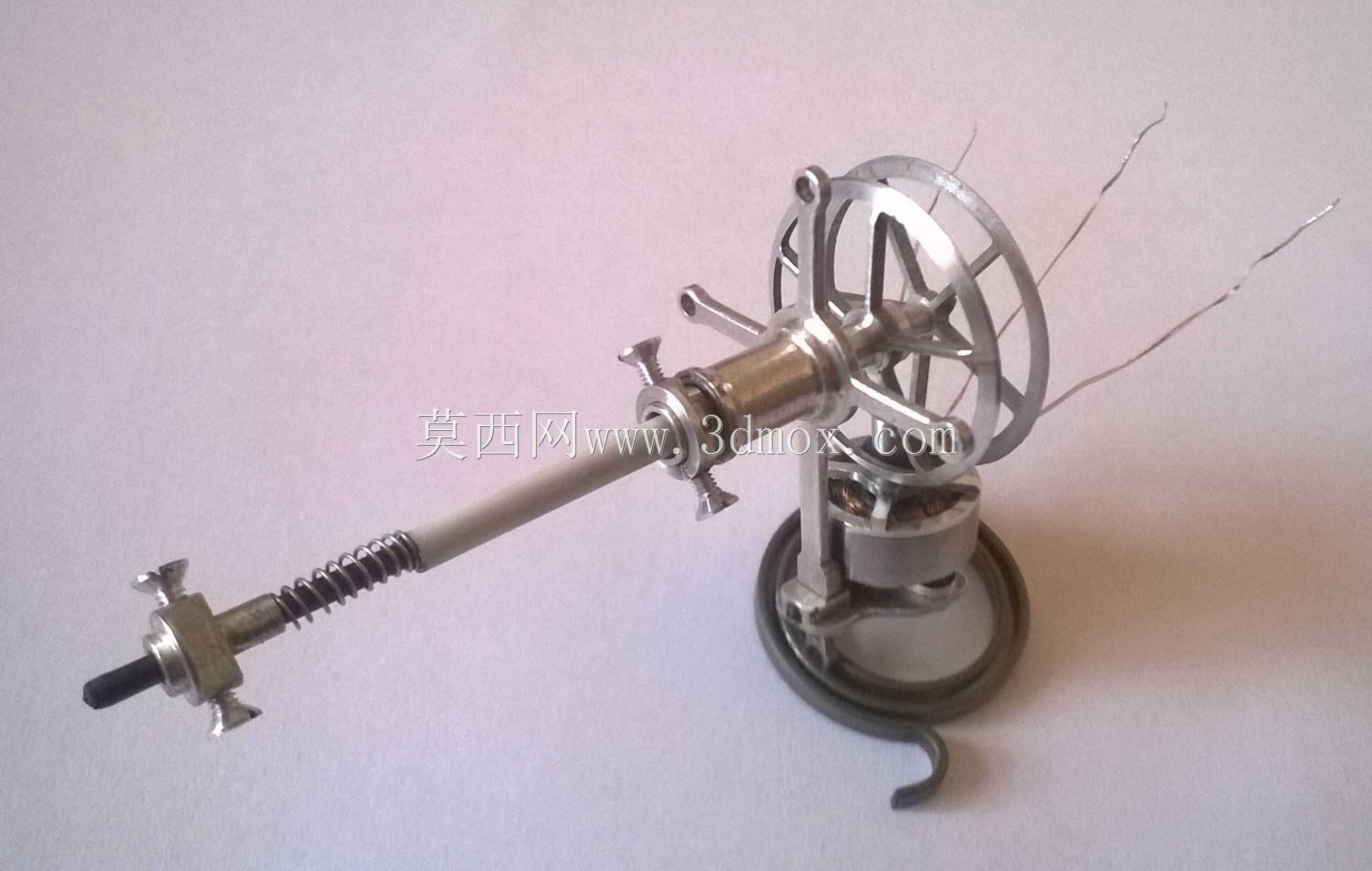

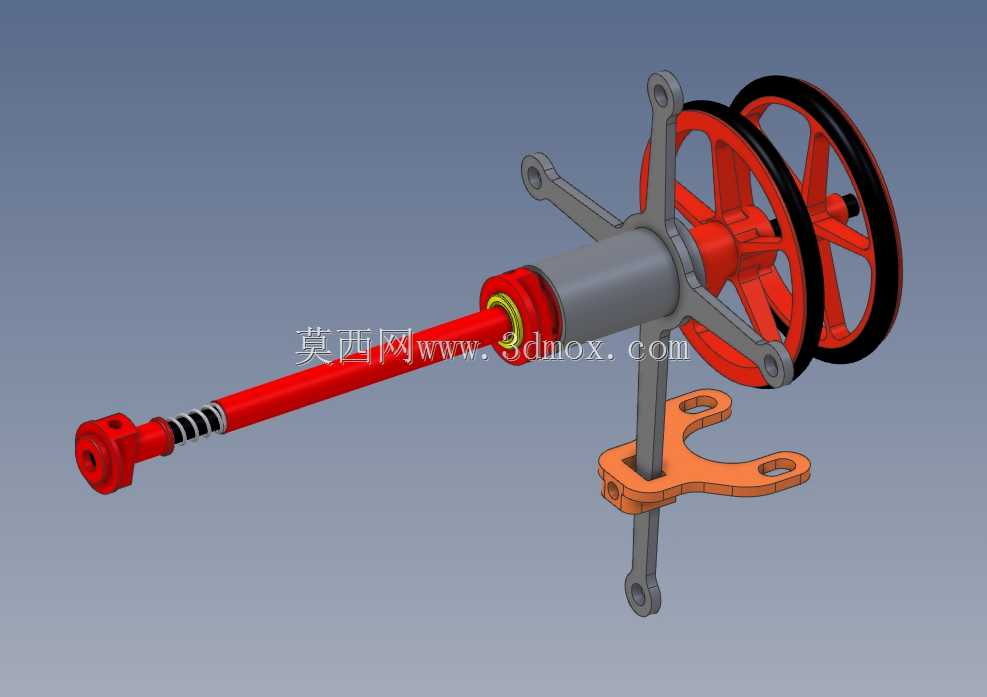

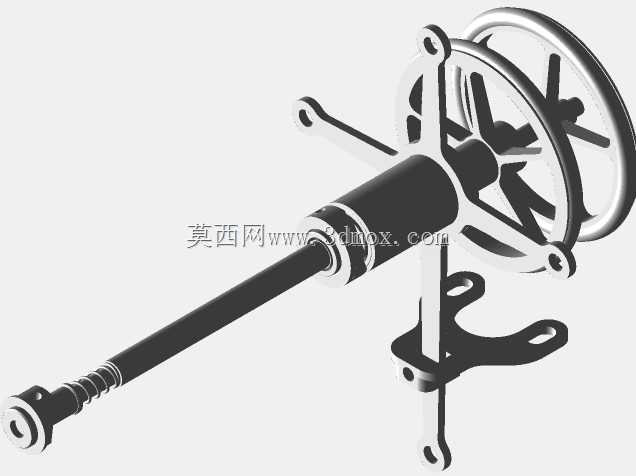

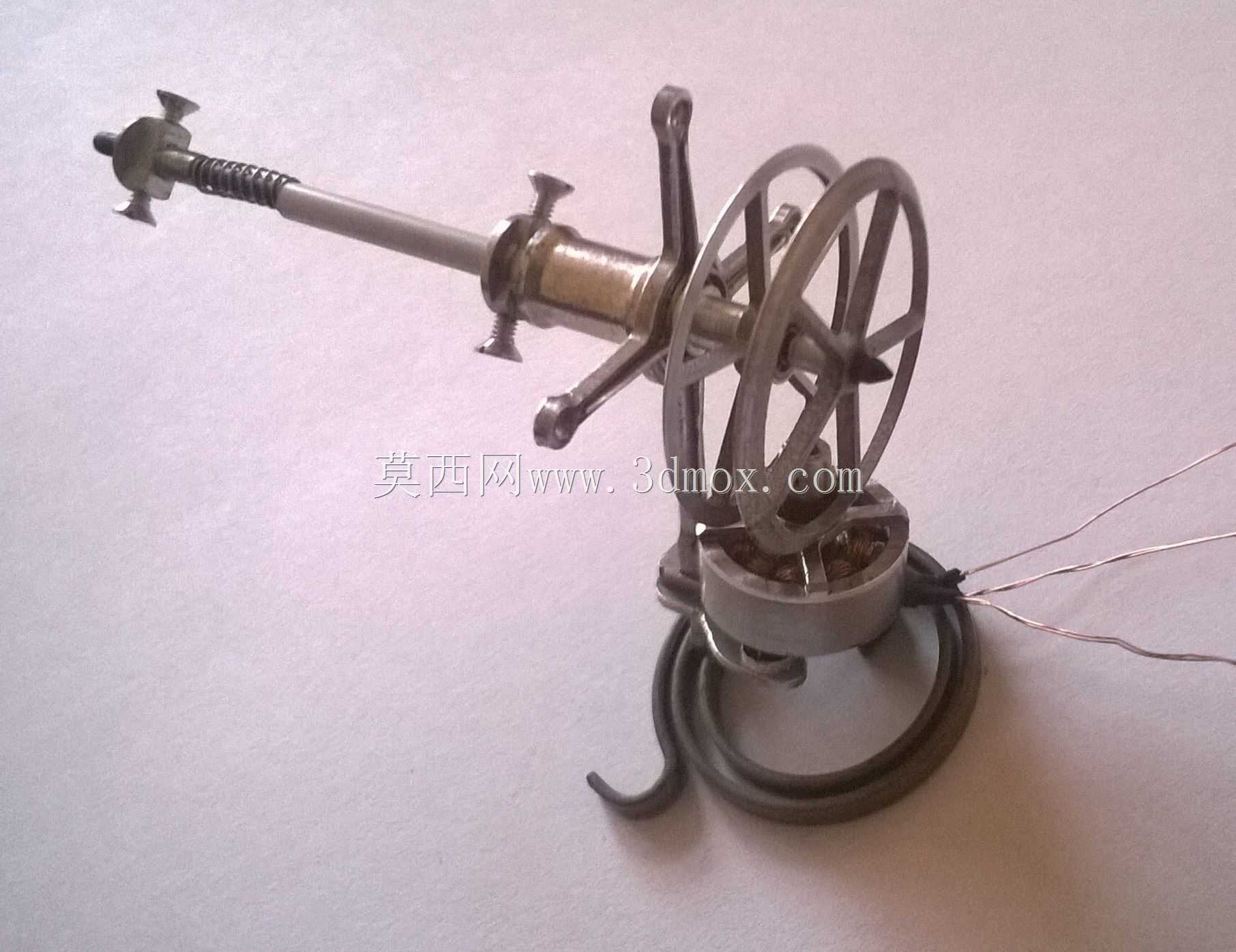

该结构属于小型轻量化动力驱动装置，主要应用于轻载小型竞速载具、教学演示动力实验平台、微型航模地面验证装置等场景，核心作用是将动力源输出的扭矩稳定传递至螺旋桨端，同时通过双飞轮结构储存转动惯量，保障动力输出的平顺性，避免低转速下扭矩波动带来的运行抖动问题。整套结构采用同轴式布局设计，长条形主轴作为核心承载部件，一端设置螺旋桨安装接口，接口处预留了标准紧固件安装位，可适配8x3.8英寸规格的螺旋桨，匹配对应动力源时最大推力输出可达150g，能够满足小型轻载装置的动力推进需求。主轴中段设置有轴承限位结构，通过衬套与轴承配合实现转动副的支撑，减少转动过程中的径向窜动，降低运转摩擦阻力；靠近飞轮端的位置设置有密封挡圈结构，可阻挡运行过程中灰尘、杂质进入转动配合面，延长部件的使用寿命。双飞轮采用辐条式结构设计，在保证足够转动惯量储备的前提下尽可能降低自身重量，轮缘位置做了加厚处理，将质量集中在远离回转中心的区域，在相同重量下获得更大的转动惯量，提升动力稳速效果。下部的橙色安装支架为整套结构的固定载体，支架上设置有两个对称的安装孔位，可通过紧固件将整套总成固定在载具的安装基座上，支架与主轴的支撑座采用一体化成型设计，保证支撑刚度，避免运转过程中出现共振问题。设计过程中充分考虑了轻量化与结构强度的平衡，主轴采用空心与实心结合的结构形式，受力较小的尾段采用空心结构减重，受力集中的轴承配合段、螺旋桨安装段采用实心结构保障强度，所有转动部件的回转中心均保持严格同轴，安装时仅需将支架固定在预设安装平面，保证主轴轴线与推力输出方向平行即可完成装配，无需复杂的调校步骤，安装边界清晰，适配各类小型载具的安装空间要求，整体结构紧凑，传动路径短，动力传递损耗小，能够在小尺寸空间内完成动力输出与稳速的双重功能。
