5英寸规格卡丁车双片式轮辋结构设计

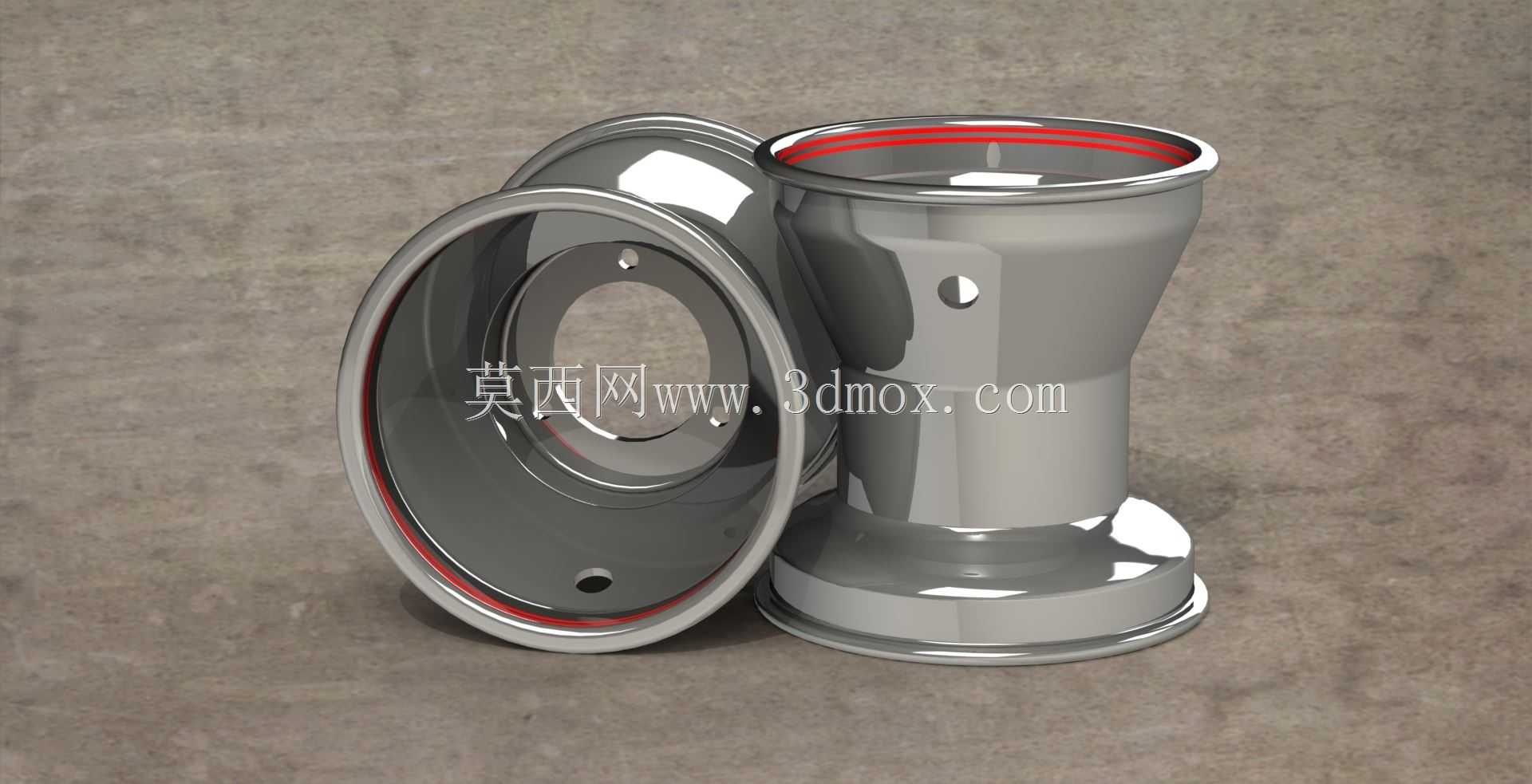

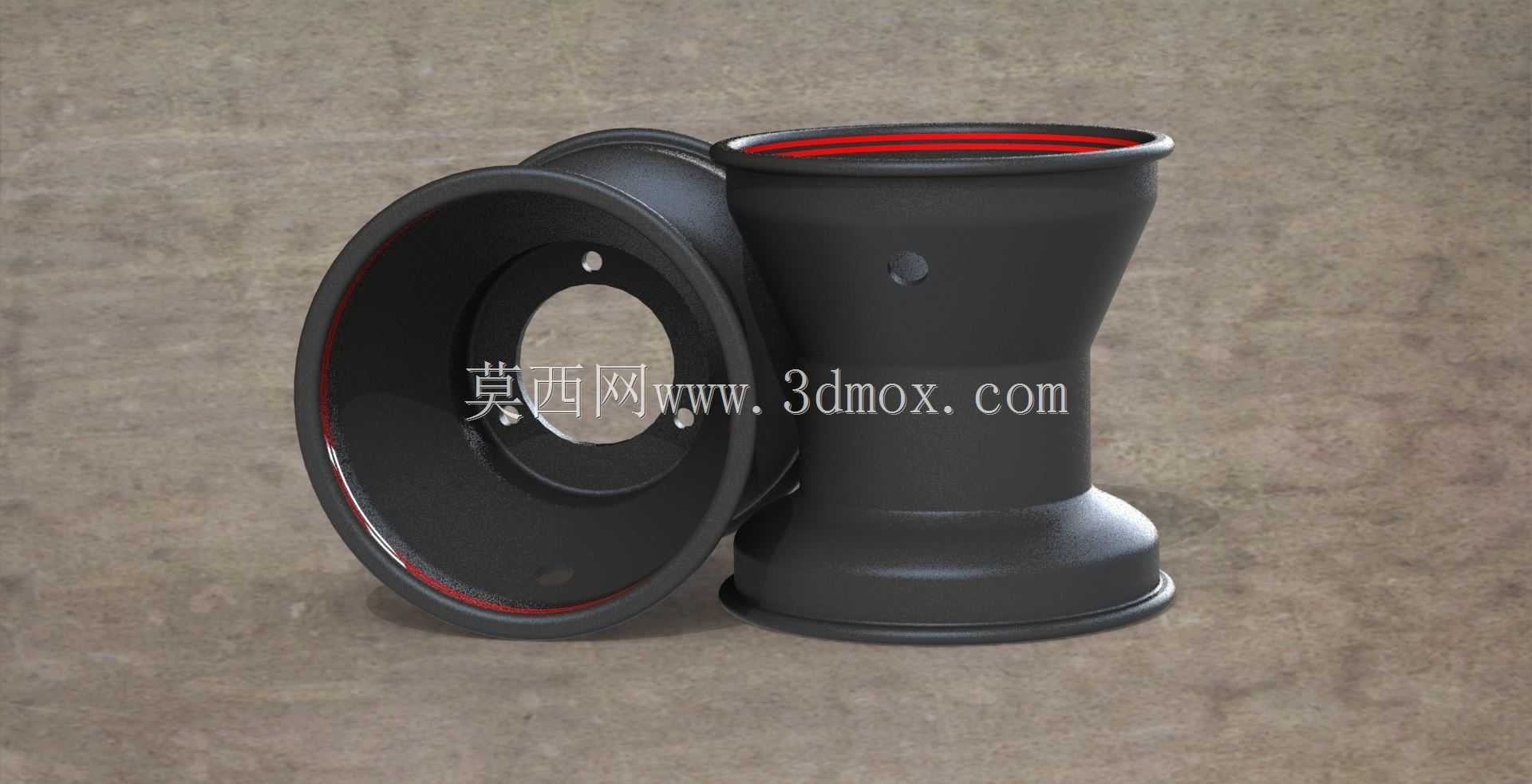

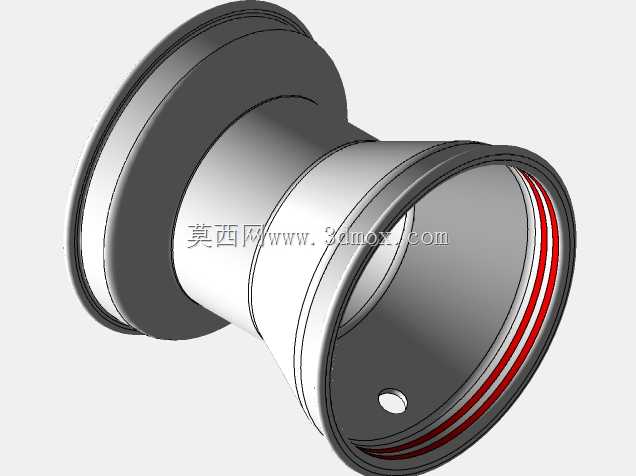

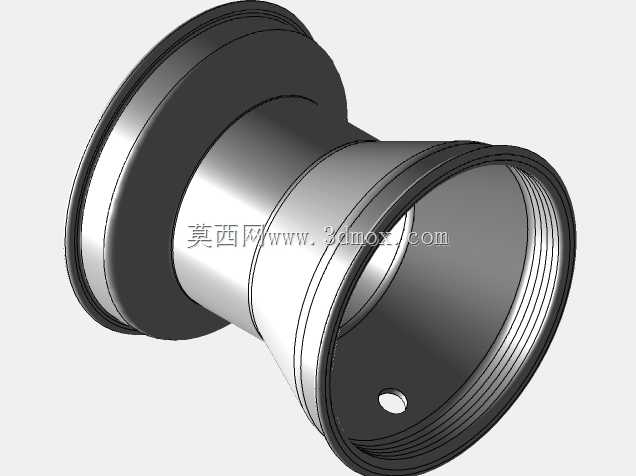

卡丁车作为场地竞速类休闲与专业训练载具，其行走系统的轮辋部件直接决定了轮胎装配可靠性、行驶动态响应表现与整车轻量化水平，这款5英寸规格的轮辋产品，正是面向小型竞速卡丁车的使用场景开发，适配场地娱乐卡丁车、青少年训练卡丁车、业余赛事改装卡丁车的前轮或后轮装配需求，能够匹配对应尺寸的真空卡丁车轮胎，为车辆提供稳定的轮胎支撑边界。从实际用途来看，该轮辋承担着固定轮胎胎圈、传递轮轴驱动力与制动力、承受过弯侧向载荷与路面冲击的核心作用，区别于民用代步车辆的轮辋设计，卡丁车轮辋需要在极小的尺寸空间内兼顾结构强度与减重需求，同时要满足频繁拆装轮胎、应对场地连续颠簸与高速过弯侧倾的使用要求。在功能特性上，这款轮辋采用双片式组合结构，由轮辐安装基座与轮缘挡圈两部分组成，装配时可拆分结构能够大幅降低低扁平比卡丁车轮胎的拆装难度，轮缘内侧设置的环形凸台能够牢牢卡住轮胎胎圈，避免高速过弯时轮胎脱圈引发安全风险，轮辋表面做了高光硬质处理，既能够抵御场地行驶中带起的泥沙碎石剐蹭，也能降低日常维护的清洁难度。设计思路上，开发团队充分考虑卡丁车的轴荷分布特性，将轮辋的受力集中区域做了局部加厚处理，安装法兰面设置了三个均匀分布的螺栓孔，孔位精度严格匹配卡丁车通用轮轴的安装定位基准，无需额外改装即可直接适配主流的卡丁车后桥与转向节安装位，轮辋的中部下沉槽设计完全符合轮胎装配的工艺要求，能够保证轮胎充气后胎圈均匀贴合轮辋密封面，避免慢漏气问题。从外形尺寸与安装边界来看，该轮辋标称直径与宽度均为5英寸，采用2°退格美式螺栓型安装规格，三个安装螺栓的单孔直径为1/4英寸，螺栓孔分布在距车轮中心轴2.5英寸直径的圆周上，安装法兰的贴合面做了平面度精加工处理，能够保证轮辋安装后无偏摆，轮辋的内侧避让空间充分考虑了卡丁车刹车盘、轮轴锁紧螺母的布置尺寸，安装后不会与周边的转向拉杆、刹车卡钳部件发生运动干涉，轮缘的高度设计既能够保证轮胎侧向支撑力，也不会突出胎面过多增加行驶风阻或剐蹭场地护栏的风险。
