1英寸短端实心钢轴带螺纹键槽结构

　　在轻工输送设备、小型工装夹具、台式试验装置的传动链路里，这类带短端安装位的实心钢轴是很常见的动力传递载体，很多做小型自动化改造、非标试验台搭建的结构工程师，在选型时经常会碰到轴端安装空间局促、既要传递扭矩又要完成轴向锁紧的需求，这款轴的结构就是针对这类场景做的适配。从实际安装逻辑来看，轴身1英寸的直径是匹配标准英制轴承内圈的尺寸，不用额外做轴套衬套就能直接压装常用的英制深沟球轴承，省去了非标轴套的加工成本，也避免了衬套配合带来的同轴度误差。短端1-1/2英寸的长度设计，刚好适配厚度在1英寸以内的安装立板、传感器安装座或者带轮轮毂的安装深度，不会因为轴端伸出过长干涉周边的走线、传感器探头位置，

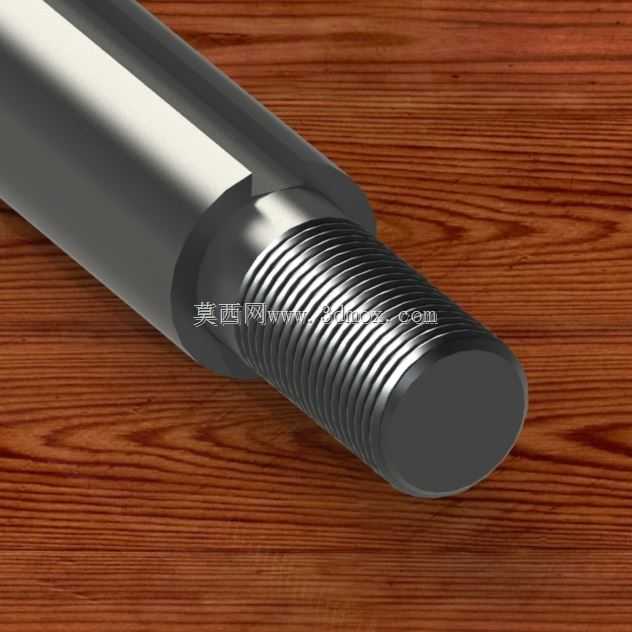

　　也不会因为长度不够导致锁紧螺母无法完全咬合螺纹段。轴端加工的3/4"-16英制统一螺纹，是机械行业里常用的粗牙锁紧螺纹，牙型强度足够承受日常传动的轴向窜动力，不管是配开槽锁紧螺母还是尼龙防松螺母，都能实现可靠的轴向固定，防止轴在正反转切换、负载波动的时候出现轴向窜动，避免连带安装在轴上的带轮、齿轮、检测码盘出现偏摆。两个对称分布的1/4英寸键槽，是按照标准平键的配合尺寸设计的，键槽的深度、宽度公差都适配标准英制平键，不管是安装传动齿轮、同步带轮还是小型联轴器，都能通过平键传递额定扭矩，不会出现轴和传动件之间的打滑问题，对称布置的键槽也给安装留出了调整空间，当某一侧键槽因为长期负载出现压溃变形时，

　　可以调转180度使用另一侧键槽，延长零件的复用周期。做三维建模的时候，这类轴的结构要重点注意几个细节：首先是螺纹收尾的退刀槽尺寸，要匹配标准螺纹加工的退刀宽度，不能直接把螺纹和轴肩做直角衔接，否则实际车削加工的时候会出现螺纹牙型不完整、螺母无法拧到轴肩位置的问题；其次是键槽的端部倒角，要按照铣削加工的刀具半径做对应的圆角处理，不能画成直角键槽，否则实际加工时键无法完全嵌入键槽底部，会导致传动件安装后出现倾斜；还有轴肩处的过渡圆角，要做小于轴承内圈倒角半径的圆角，避免轴承压装时无法贴紧轴肩定位面，影响轴承的安装精度。从应用场景延伸来看，这类轴不仅可以用在小型传动机构里，也可以作为传感器的安装承载轴，比如在转速检测、

　　扭矩检测的试验装置里，轴本身作为旋转载体，表面可以粘贴应变片、安装码盘，实心的结构刚性足够，不会因为高速旋转出现挠曲变形，保证检测数据的稳定性。三种长度配置的设计，是为了适配不同的安装跨距需求，当两个安装轴承之间的跨距较小时，可以选用短尺寸的轴，当跨距较大、需要在轴中间加装传动轮或者检测元件时，可以选用更长的配置，不用单独重新绘图加工，减少了设计选型的重复工作量。实际装配的时候，要注意轴和轴承的配合公差选过渡配合，不能选过盈量太大的配合，否则压装轴承的时候会导致轴表面划伤，也会让轴承的预紧力过大，缩短轴承的使用寿命；键和键槽的配合选较松的过渡配合，方便装配的时候调整传动件的周向位置，锁紧螺母拧紧的时候要配合止动垫圈，避免设备运行过程中螺母松脱。很多刚入行的工程师在画这类轴的时候，容易忽略轴端的中心孔结构，实际上这类轴在车削加工、外圆磨加工的时候都需要用中心孔做定位基准，所以建模的时候要在轴的两个端面加上标准的B型中心孔，保证加工时的定位精度，也方便后期维修的时候用顶尖顶住轴做拆装。另外轴表面的粗糙度要求也要在建模时对应标注，轴承安装位的粗糙度要达到Ra1.6，螺纹段和键槽的粗糙度达到Ra3.2就可以满足使用要求，不需要做过高的表面处理，平衡加工成本和使用性能。
