适配一英寸活轴的卡丁车轮毂结构

　　在小型场地竞速类卡丁车的行走系统搭建中，轮毂作为连接车轴与轮辋的核心受力构件，其结构匹配度直接决定传动效率与行驶可靠性。这款适配一英寸活轴的轮毂，核心解决了活轴传动场景下的同轴定位、扭矩传递与轮体安装的适配问题，区别于固定死轴的轮毂结构，它不需要额外加工轴端键槽的过盈配合位，就能在活轴的浮动工况下保持稳定的扭矩输出。

　　从实际使用场景来看，这类轮毂多用于娱乐型场地卡丁车、小型改装漂移卡丁车的后轮传动侧，活轴结构本身允许两侧车轮在过弯时存在微小转速差，降低轮胎拖磨损耗，而轮毂的中心通孔采用台阶式设计，从轴端插入的一英寸轴段可以精准抵在台阶定位面上，不需要额外加装轴套调整轴向位置，通孔末端的3/4英寸台阶孔则用来容纳轴端的锁紧卡簧或者锁紧螺母的沉头位，避免锁紧件突出轮毂端面干涉轮辋安装。

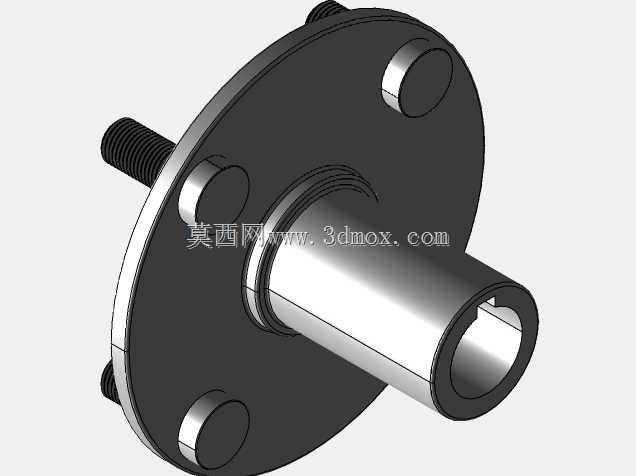

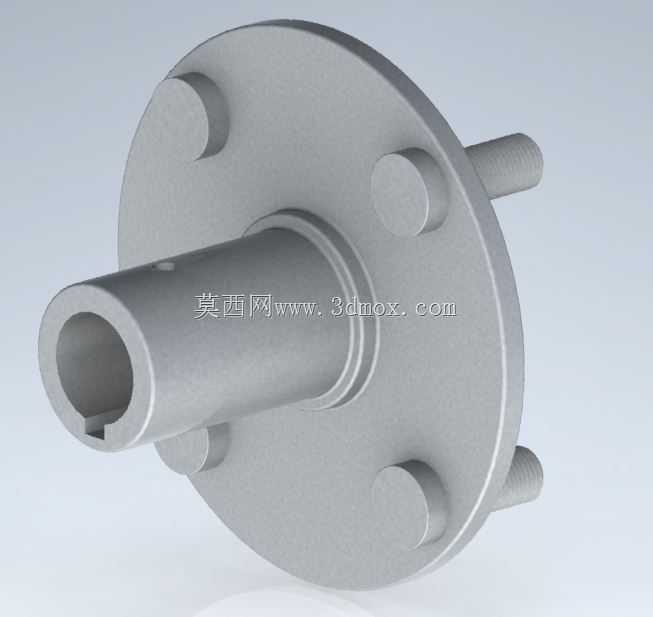

　　设计层面上，轮毂主体采用圆盘加中心轴套的一体式结构，中心轴套的长度经过匹配计算，刚好能覆盖活轴插入段的受力长度，轴套外壁做了两道退刀槽式的加强筋结构，既减少了整料加工的切削量，又能提升轴套与圆盘连接位置的抗弯折强度——卡丁车在急加速、急刹或者高速过弯压到场地路肩时，轴套根部会承受较大的交变弯矩，这两道环形加强筋能有效分散应力集中点，避免长期使用后出现根部开裂的问题。圆盘端面上均匀分布的四个凸台，是用来匹配轮辋安装孔的定位销，凸台的外径与常见的4孔卡丁车轮辋安装孔内径做了公差配合，安装时不需要反复调整孔位对齐，直接将轮辋套在四个凸台上就能完成定位，再通过凸台中心的螺纹孔拧入螺栓就能完成轮辋固定，相比平面式打孔的轮毂，这种带定位凸台的结构能避免螺栓承受径向剪切力，所有行驶过程中的径向载荷都由凸台与孔的配合承担，螺栓只负责轴向压紧，大幅降低螺栓断裂的风险。

　　从安装边界尺寸来看，中心轴套的外径控制在适配常规轮毂轴承的尺寸范围内，不需要定制特殊规格的轴承就能直接压装在转向节或者后桥支架上，圆盘的外径刚好覆盖4孔轮辋的安装节圆，不会出现凸台超出轮辋安装面或者节圆不匹配的问题，中心通孔的一英寸段公差采用H7级间隙配合，既能保证活轴可以顺畅插入，又不会因为间隙过大出现行驶过程中的轴毂晃动，3/4英寸的台阶孔深度刚好容纳标准厚度的锁紧螺母，锁紧后螺母端面不会超出轮毂的轴套端面，避免轴端突出刮蹭到刹车盘或者其他周边构件。

　　实际装配过程中，这款轮毂不需要复杂的专用工装，先将轴承压入中心轴套的外壁，再把整个轮毂组件装到后桥的活轴上，推到轴肩位置抵紧台阶面，从3/4英寸孔位放入锁紧垫片拧上圆螺母，完成轴向锁紧后，再把轮辋对准四个定位凸台压入，拧入固定螺栓就能完成整套轮组的装配。在日常场地运营的工况下，这种结构的轮毂维护也很方便，检查轮辋固定螺栓时不需要拆卸整个轮毂，只需要逐个检查凸台内的螺栓预紧力即可，更换轮胎时也能直接拆下轮辋，不会影响轮毂与轴的配合精度。

　　从受力传递的路径来看，车轮受到的地面冲击力先通过轮辋传递到四个定位凸台，再由凸台分散到整个圆盘结构，最终通过中心轴套传递到活轴上，整个传力路径没有应力突变的直角结构，所有转角位置都做了R角过渡，哪怕是长期在颠簸场地高频使用，也不容易出现疲劳裂纹。相比焊接式的轮毂结构，这种一体式机加工的轮毂同轴度精度更高，装配后车轮的径向跳动量可以控制在很小的范围内，高速行驶时不会出现明显的车轮抖动问题，能有效提升卡丁车的行驶平顺性，降低轮胎的异常磨损速率。
