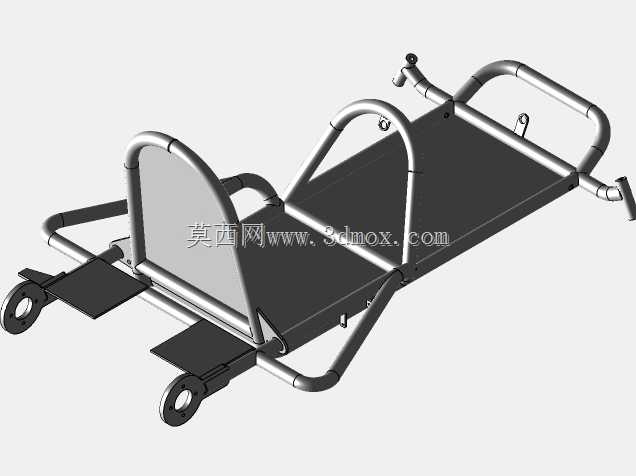

复古款卡丁车车架结构三维设计

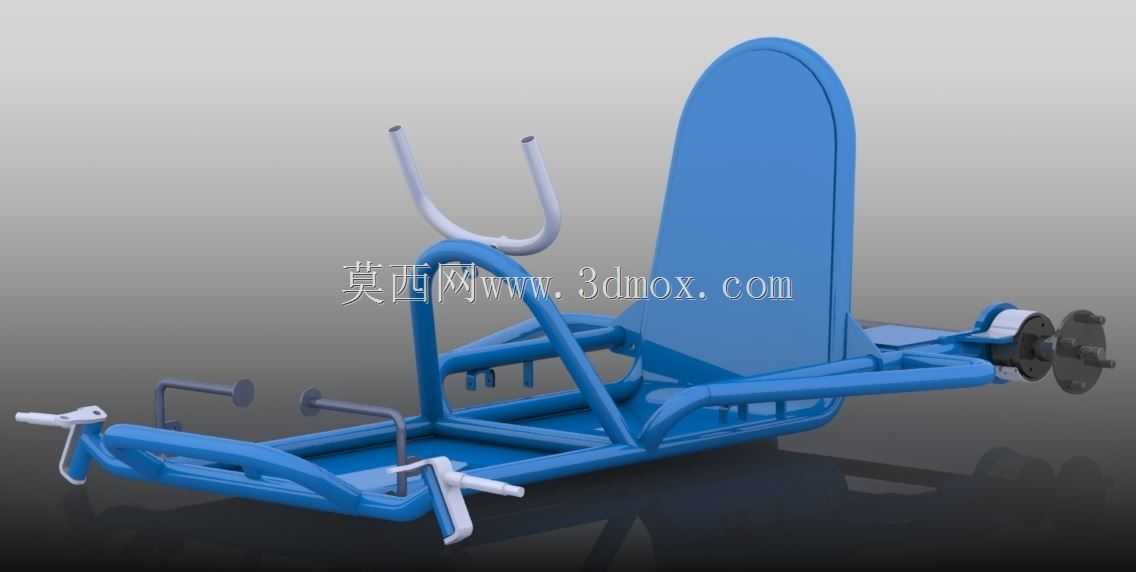

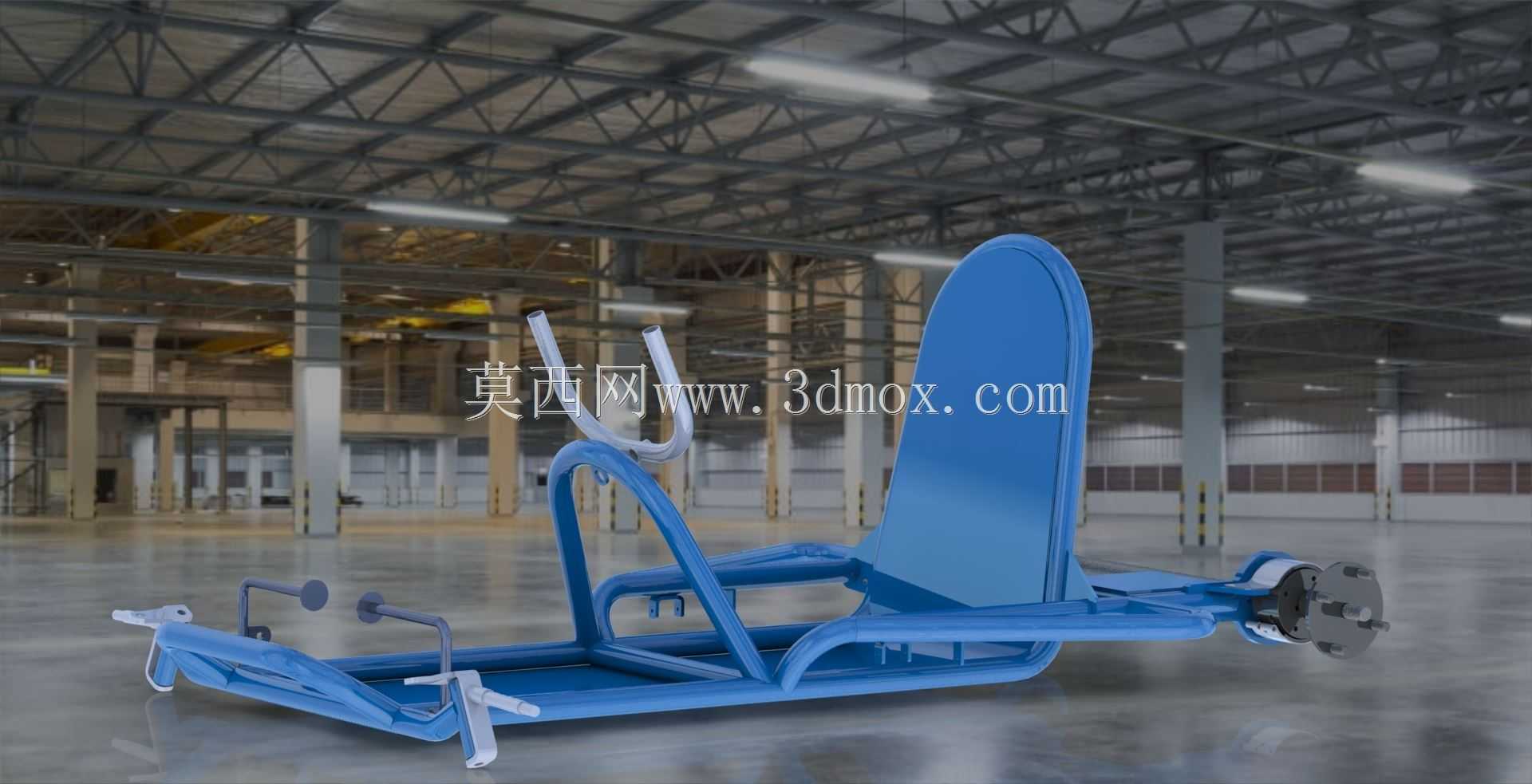

　　这套卡丁车车架结构，主要面向休闲娱乐场地、卡丁车爱好者自制改装、小型赛车赛事体验场景使用，核心承载整车动力传递、驾乘人员防护、各系统部件安装定位的核心作用，区别于专业竞速卡丁车的极致轻量化设计，这款复古取向的车架在结构冗余度上做了针对性调整，更适配非专业赛道的日常使用场景，比如户外休闲营地的体验项目、个人收藏改装、复古赛车主题活动展示等场景，都能匹配对应的使用需求。从功能特性来看，整个车架采用一体化弯管焊接结构，主承载梁采用大直径冷拔钢管弯折成型，座椅安装位做了内凹式的支撑结构，靠背区域的弯管直接延伸至主车架纵梁位置，不需要额外增加独立的座椅支架，既减少了焊接工序的工作量，也能保证驾乘过程中靠背的支撑强度，

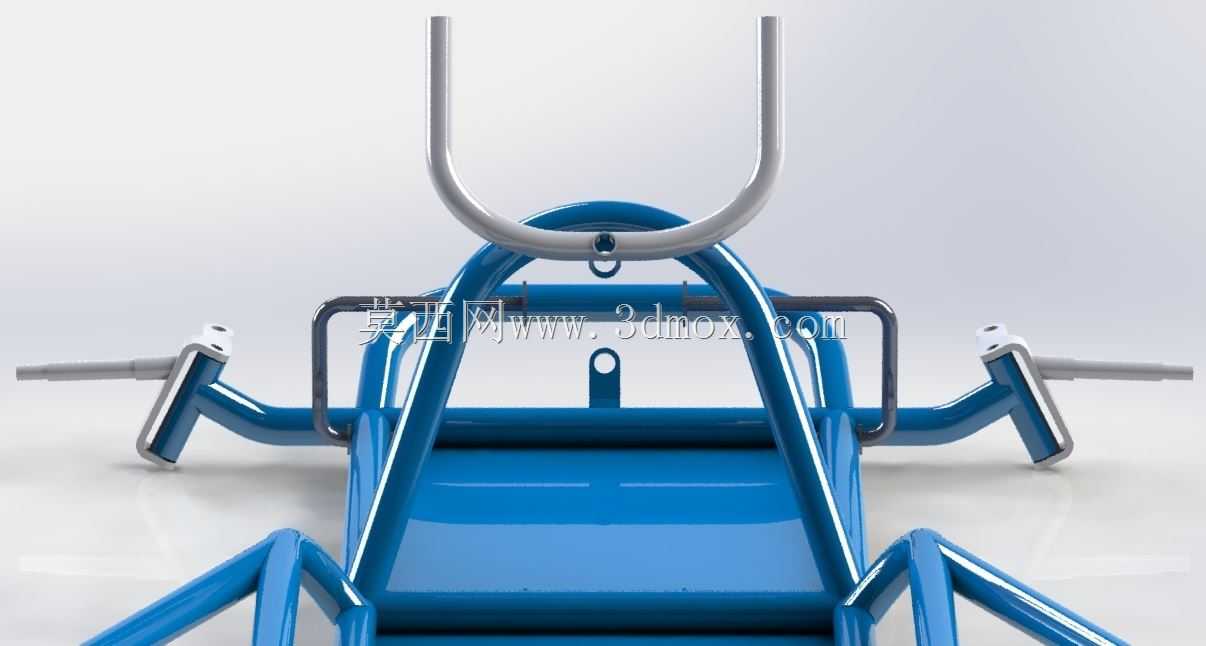

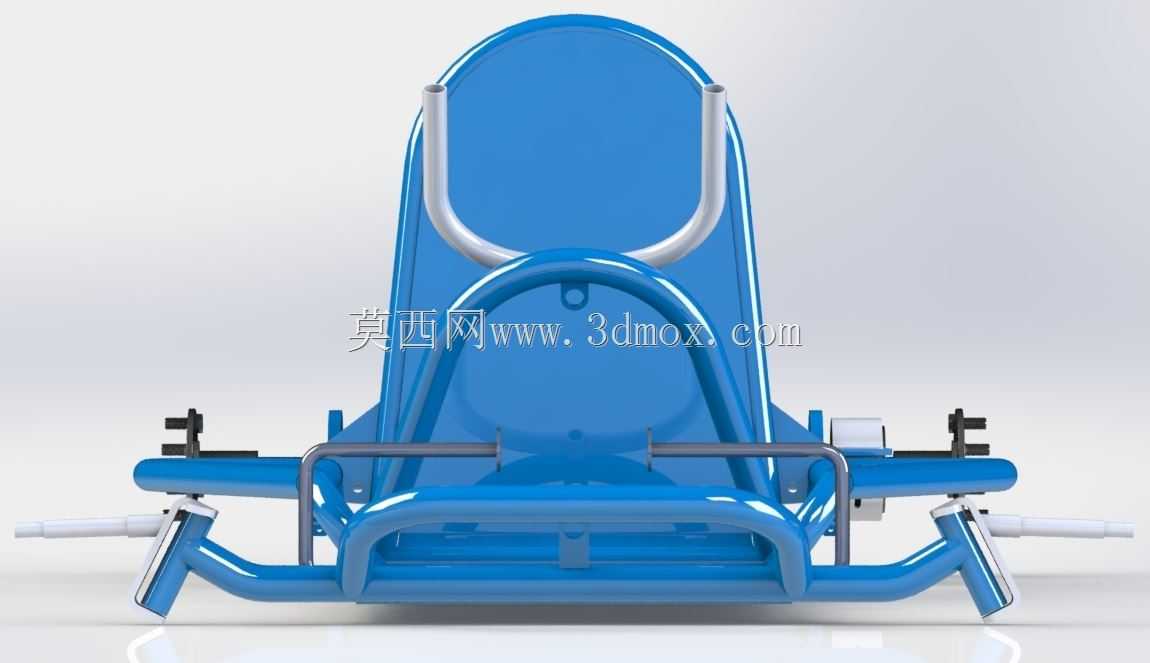

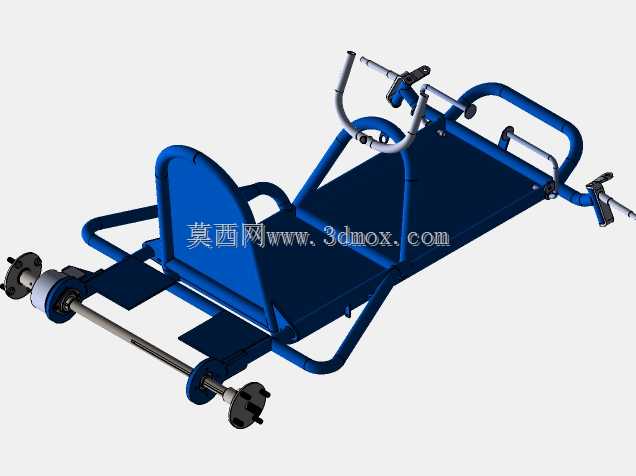

　　避免激烈驾驶时座椅支架出现形变。转向系统的安装位设置在车架前端的独立安装支座上，预留了转向柱的倾角调节空间，适配不同身高驾乘人员的转向操作习惯，转向拉杆的固定点做了加厚衬片焊接，长期承受转向交变载荷时不会出现焊缝开裂的问题。车架前部预留了踏板组件的安装平面，刹车与油门踏板的转轴支座直接焊接在车架前横梁上，安装平面的平面度控制在0.2mm以内，保证踏板转动时没有卡滞问题，同时预留了制动总泵、油门拉线的固定孔位，不需要后期额外打孔改装。车架后部的动力安装位采用对称式的悬置支架设计，适配小排量单缸汽油机或者电动动力总成的安装，支架的孔位采用通用化设计，兼容市面上多数民用卡丁车的动力总成安装尺寸，差速器、

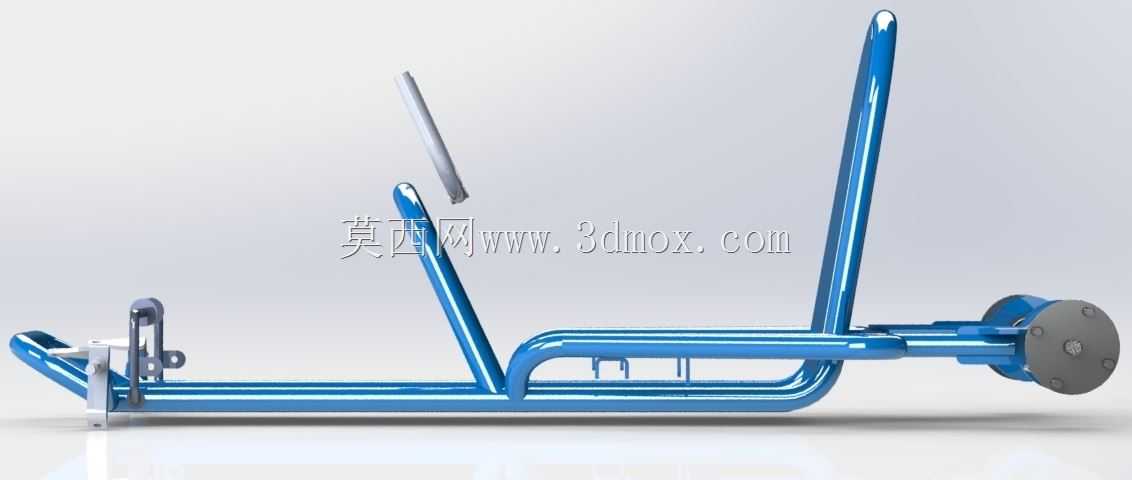

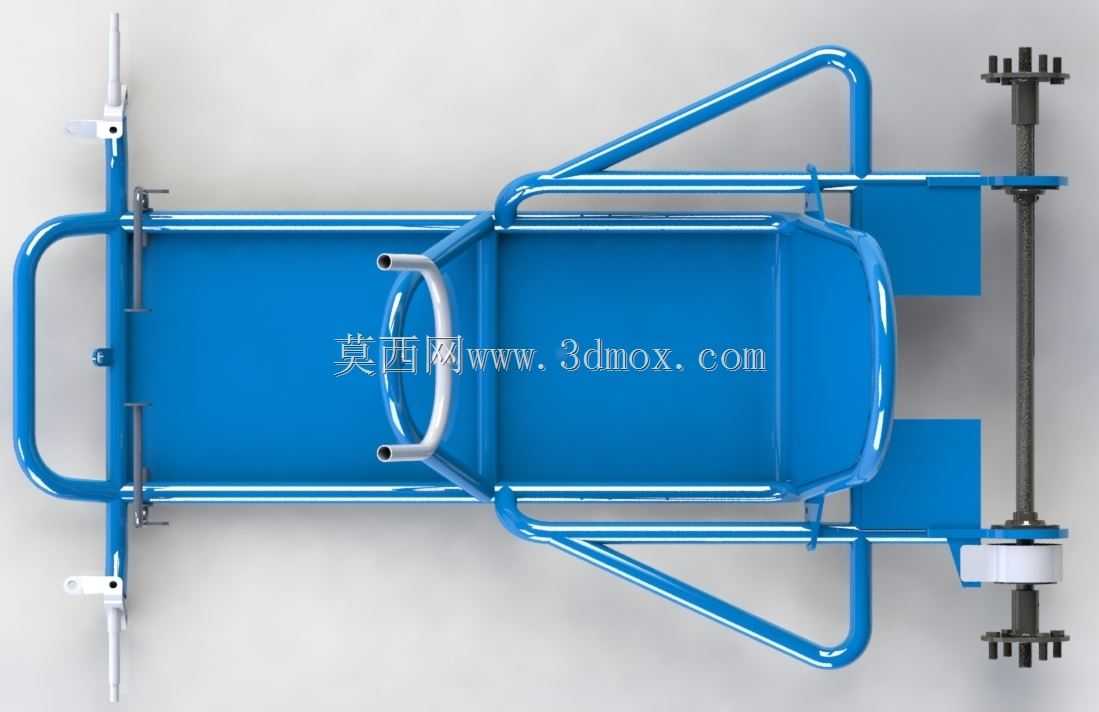

　　后轮轴的安装支座直接和主车架纵梁焊接为一体，同轴度公差控制在0.1mm以内，避免后轮转动时出现偏摆、传动异响的问题。设计思路上，这款车架没有追求极致的轴荷分配数据，而是把结构可靠性、部件通用性放在优先位置，主车架的钢管弯折半径全部采用常规弯管设备就能实现的参数，没有小半径弯折的特殊工艺要求，普通的五金加工门店就能完成弯管、焊接的加工工序，降低爱好者自制的加工门槛。车架的侧边防护梁采用和主纵梁同规格的钢管，高度刚好覆盖驾乘人员的腿部侧面，发生侧面剐蹭时能直接承受冲击力，不会让驾乘人员的肢体直接接触外界障碍物。外形尺寸方面，整车架的总长控制在1.8米左右，总宽度在1.1米左右，座椅靠背的最高点距离车架底部安装平面的高度为0.8米，

　　整体尺寸适配常规的小型运输车辆装载，个人用户自制完成后可以用普通SUV或者小货车就能转运，不需要专门的大型运输设备。安装边界上，车架底部预留了四个固定吊耳，方便运输时的捆绑固定，也可以适配场地内的卡丁车专用停靠架的固定销尺寸，日常存放时可以直接卡入停靠架，不会出现滑移。车架的所有焊接位置都预留了打磨余量，后期做表面喷涂处理时不需要额外补焊找平，外露的管口都设计了堵盖安装位，避免长期使用时管内进入积水、杂物造成内部锈蚀，延长车架的整体使用寿命。车架的前部还预留了前保险杠的安装孔位，用户可以根据自身需求加装防撞缓冲结构，后部也预留了防撞栏的安装支座，不需要对主车架做切割改动就能完成附件加装。针对休闲使用场景的需求，车架的脚踏区域做了防滑板的安装支撑边，后期铺设花纹防滑板时可以直接用螺栓固定，不需要额外焊接支撑条，座椅安装位的孔位采用长圆孔设计，允许座椅前后调节距离达到150mm，适配不同身高的驾乘人员使用，不管是青少年还是成年用户都能找到合适的驾乘位置。整个车架的重心高度控制在距离地面300mm左右，搭配常规的10寸卡丁车轮胎时，整车侧倾阈值能达到休闲驾驶的安全要求，普通场地内的低速过弯不会出现侧翻风险，同时车架的扭转刚度经过针对性优化，过弯时车架的形变量控制在合理范围内，不会因为车架过度形变影响转向的精准度，也不会因为刚度过高导致驾乘时颠簸感过于强烈，在操控性和驾乘舒适性之间做了平衡。
