10英寸卡丁车三辐式转向操控盘结构

　　在场地卡丁车的整车结构设计中，转向操控部件的人机适配性与安装可靠性，直接决定了驾驶过程中的操控反馈精度与长时间驾驶的疲劳度，这款10英寸规格的转向盘，正是针对入门级娱乐卡丁车、小型竞速卡丁车的转向系统适配需求开发的结构件。从实际装车场景来看，这类小尺寸转向盘多用于轴距较短、转向传动比设定偏直接的小型卡丁车，相比民用车辆的大尺寸转向盘，10英寸的轮圈外径能够匹配卡丁车紧凑的驾驶舱布局，避免转向过程中盘体与驾驶舱周边的防护结构、座椅侧翼发生运动干涉，同时更小的转动半径也能让车手在过弯时更快完成转向操作，适配场地赛中频繁快速打方向的操控需求。

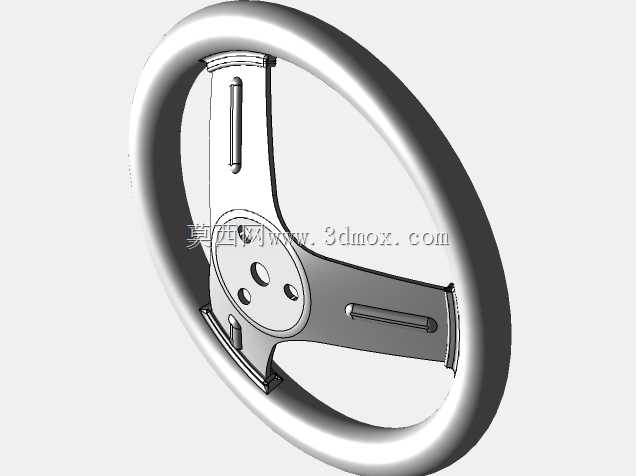

　　从结构设计逻辑来看，这款转向盘采用三辐式支撑结构，三根辐条从中心安装基座均匀延伸至外圈轮圈，相邻辐条之间呈120度夹角分布，这种布局一方面能够在控制整体重量的前提下，保证辐条对轮圈的支撑刚度，避免转向施力时轮圈出现过大的形变影响操控手感，另一方面三辐的布局也能给车手的腿部留出足够的活动空间，在急转向、身体随车辆重心侧倾时，不会出现辐条磕碰腿部的问题。中心安装区域设置有1/2英寸的中心定位孔，这个尺寸是小型休闲卡丁车转向柱的通用适配规格，安装时中心孔与转向柱轴端配合完成径向定位，保证转向盘与转向柱的同轴度，避免转动时出现偏心抖动的问题；中心孔周边的开槽结构，设计初衷是容纳两个螺栓固定圈，安装时螺栓穿过辐条基座的对应安装位，将转向盘基座与转向柱的连接法兰锁紧，开槽结构可以给螺栓的安装、锁紧工具留出操作空间，同时也能适配不同孔距的同规格转向柱连接法兰，提升部件的通用适配性。

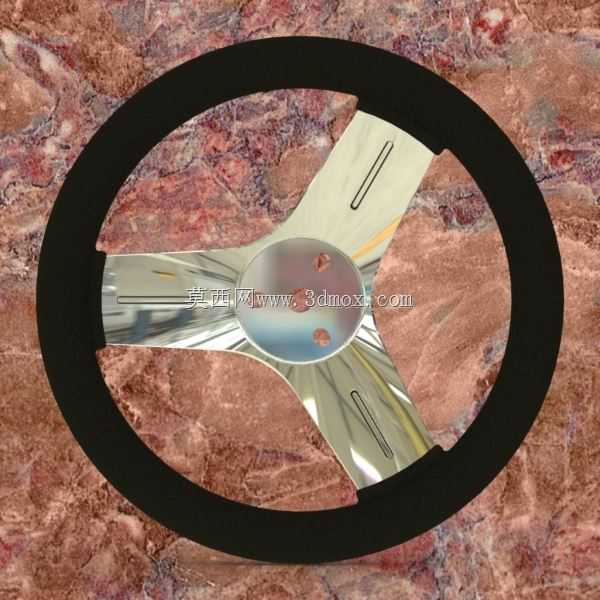

　　外圈轮圈采用环形封闭结构，表面做防滑包覆处理，实际驾驶时车手双手握持轮圈的左右两侧区域，防滑层能够避免手心出汗时出现打滑的问题，轮圈的截面直径经过人机工程校核，匹配成年车手的手部握持弧度，长时间握持也不会出现明显的硌手感。辐条部分采用亮面金属质感的结构设计，表面做平整化处理，每根辐条上都设置有长条形的凹槽结构，这个结构并非单纯的装饰设计，一方面凹槽能够提升辐条的截面抗弯刚度，在相同材料厚度下降低辐条受力时的弯曲形变量，另一方面凹槽也能作为安装定位标识，装配时可以通过凹槽的位置快速对齐转向盘的正中位置，保证转向盘回正时车轮处于直行状态，减少装配时的对位调整工作量。

　　从安装边界尺寸来看，这款转向盘10英寸的外径对应254毫米的整体轮廓尺寸，安装后从转向柱端面到轮圈正面的突出距离经过优化，不会因为突出量过大导致车手手臂过度前伸，也不会因为突出量过小让手肘在打方向时碰到驾驶舱的前部结构。在实际的三维建模过程中，需要重点校核中心安装孔与辐条安装位的形位公差，保证中心孔的轴线与轮圈的中心轴线重合度控制在合理范围内，同时三根辐条与外圈轮圈的连接位置要做圆角过渡处理，避免应力集中导致长时间使用后连接位置出现疲劳断裂的问题。对于卡丁车改装、小型非道路休闲车辆的设计人员来说，这个结构可以直接适配常规规格的卡丁车转向系统，不需要对转向柱端的连接结构做额外修改，能够缩短转向部件的选型适配周期，建模时也可以根据实际的装车需求，调整辐条的厚度、轮圈的包覆层材质参数，匹配不同定位的车型对转向盘重量、刚度的差异化需求。
