1英寸直径带螺纹键槽实心钢轴结构

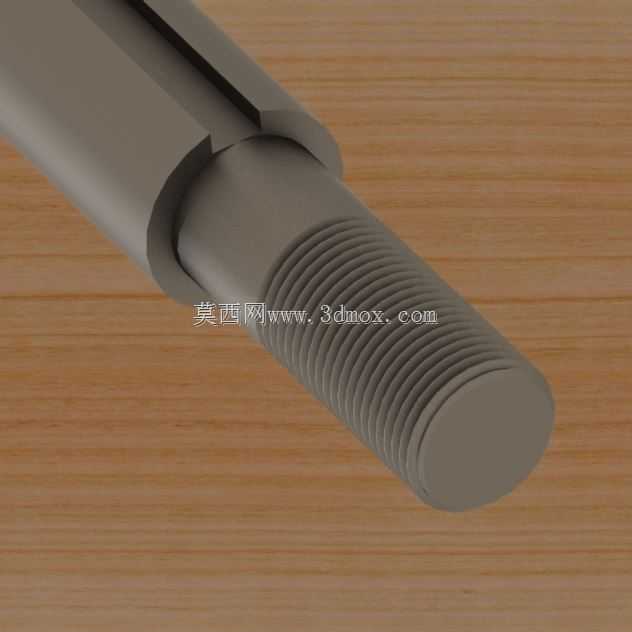

　　在中小型动力传输、卡丁车行走机构、轻工输送设备的传动链路里，这类带标准端的实心钢轴是承担扭矩传递、部件定位的核心受力件，日常选型中经常会遇到安装空间紧凑、轴上配合件多的场景，这款轴的结构设计刚好适配这类需要同时安装轮毂、传动件、锁紧螺母的使用需求。从实际装配逻辑来看，轴端设置的3/4"-16统一螺纹，主要用于配合圆螺母实现轴上零件的轴向锁紧，避免设备运行过程中带轮、轮毂这类配合件出现轴向窜动，相比卡簧定位的方式，螺纹锁紧的承载能力更强，能承受更大的轴向载荷，适配有冲击载荷的传动场景。轴身设置的两个1/4"键槽，是扭矩传递的核心配合结构，键槽的位置对称度、槽宽公差直接影响平键装配后的配合精度，

　　设计时两个键槽分别对应不同的轴段配合位，一个用于安装动力输入端的带轮或链轮，另一个用于连接行走轮毂或输出端传动件，无需额外在轴上加装轴套来拓展键位，减少了装配环节的累计误差。轴身的2"标准端是主要的配合轴颈，这个轴段的直径公差、圆柱度、表面粗糙度都需要满足与滚动轴承、轴套的配合要求，实际加工时这个轴段一般会采用磨削工艺来保证尺寸精度，确保轴承压装后不会出现跑内圈的问题，同时标准直径的设计也能直接匹配市面上通用的英制轴承、密封件，无需定制非标配套件，降低备件采购的成本与周期。1"直径的实心轴身是主要的受力段，实心结构相比空心轴拥有更好的抗扭、抗弯刚度，在承受交变弯曲载荷与冲击扭矩的场景下，不容易出现轴身断裂、

　　塑性变形的问题，四档长度配置可以适配不同宽度的安装机架，选型时可以根据机架侧板的间距、轴上零件的总装配宽度选择对应长度的规格，无需额外对轴进行裁切加工，避免二次加工破坏轴的表面热处理层。从安装边界来看，轴的总长度需要满足：一端伸出机架安装动力输入件，中间轴段依次穿过轴承座、机架侧板、轮毂、另一侧轴承座，螺纹段伸出轴承座足够长度来安装锁紧螺母与止动垫圈，键槽的长度需要覆盖对应配合件的轮毂宽度，保证平键能完全嵌入轮毂键槽内传递扭矩，不会出现键的有效接触长度不足导致的键剪切失效问题。设计这类轴的时候，首先要根据传递的额定扭矩、最大冲击载荷核算轴的最小直径，1英寸的轴径经过强度校核后，能满足中小型卡丁车、轻型输送设备的动力传输需求，

　　轴肩的位置设置要考虑轴承的定位高度，轴肩直径不能超过轴承内圈的拆卸高度，方便后期维护时用拉马拆卸轴承；螺纹段的收尾处需要设置退刀槽，避免螺纹加工到轴肩位置出现应力集中，退刀槽的圆角半径要足够大，减少交变载荷下的应力集中系数，降低轴在螺纹根部断裂的风险。键槽的端部要设置圆角，避免铣削加工时留下的尖锐刀痕成为疲劳裂纹的起始点，两个键槽的周向位置最好保持同相位，方便加工时一次装夹完成两个键槽的铣削，减少装夹找正的时间，也能保证键槽的位置精度。实际应用中，这类轴常见于娱乐卡丁车的后轮传动结构，轴的两端通过轴承安装在车架的后轴支座上，两个后轮轮毂通过平键与轴连接，轴的一端安装链轮，通过链条接收发动机输出的动力，轴端的螺纹配合锁紧螺母将轮毂、轴承内圈牢牢锁紧在轴肩上，车辆行驶过程中承受的加减速扭矩、过弯时的侧向载荷都通过轴身传递到车架上，实心结构的钢轴在这类频繁加减速、有冲击载荷的场景下，使用寿命远高于同直径的空心轴。另外在一些轻型滚筒输送机、小型农用机具的传动结构里，这类标准直径的实心钢轴也有大量应用，标准的尺寸规格让备件替换非常方便，不需要现场测绘定制，设备维护时可以直接采购同规格的轴进行更换，减少设备停机时间。建模过程中需要注意各个轴段的过渡圆角、退刀槽、键槽的尺寸公差，螺纹的牙型要符合英制统一螺纹的标准，确保加工后能和标准螺母顺畅配合，键槽的宽度、深度公差要符合平键配合的标准要求，避免装配时出现键装不进去或者配合间隙过大的问题。
