可调式食品级不锈钢啤酒出液龙头结构设计

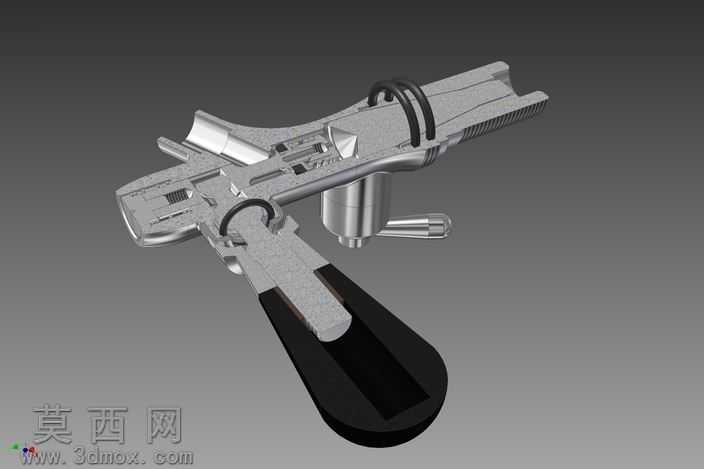

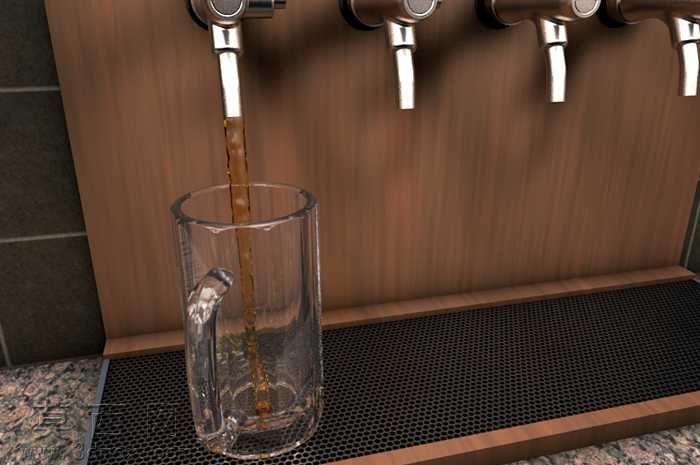

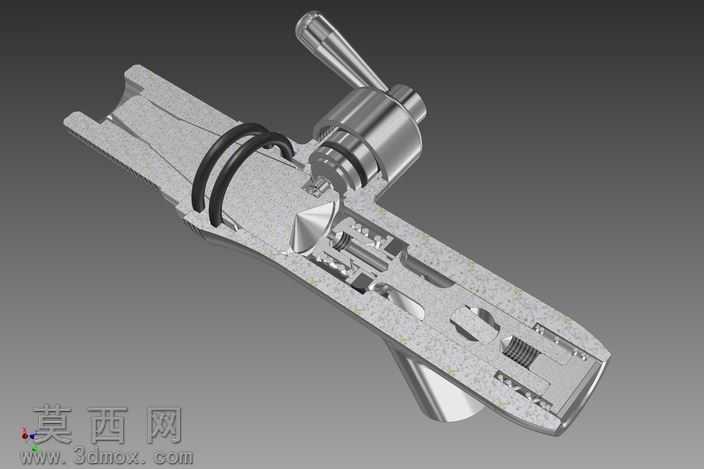

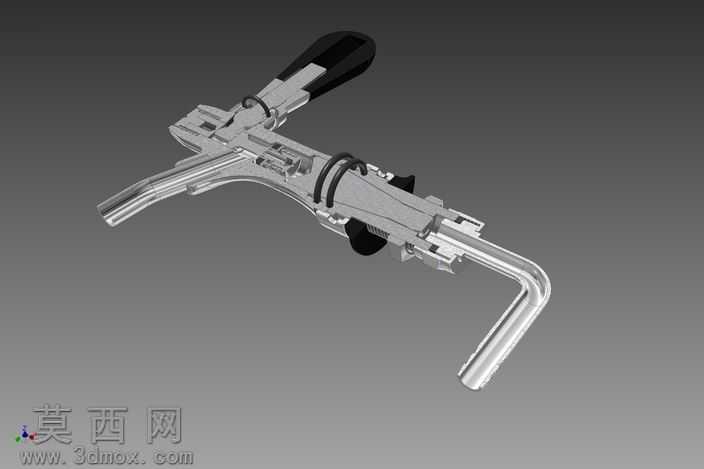

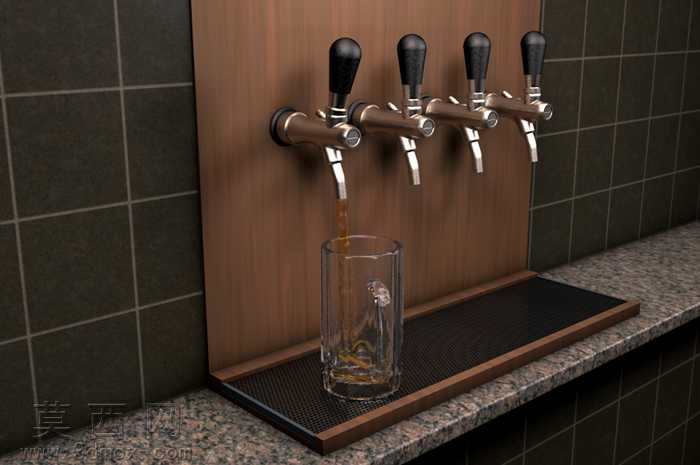

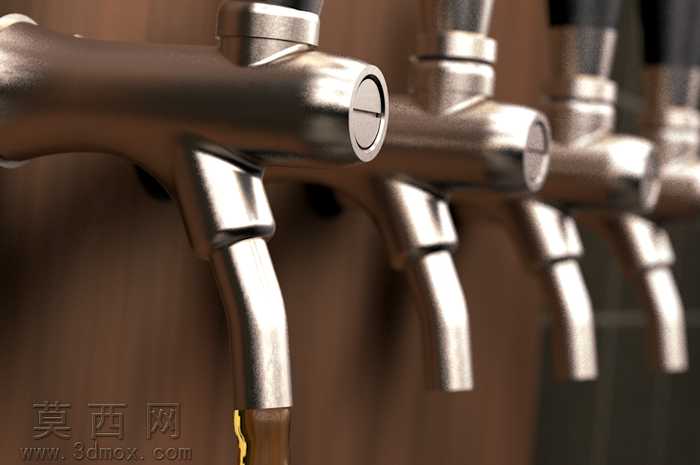

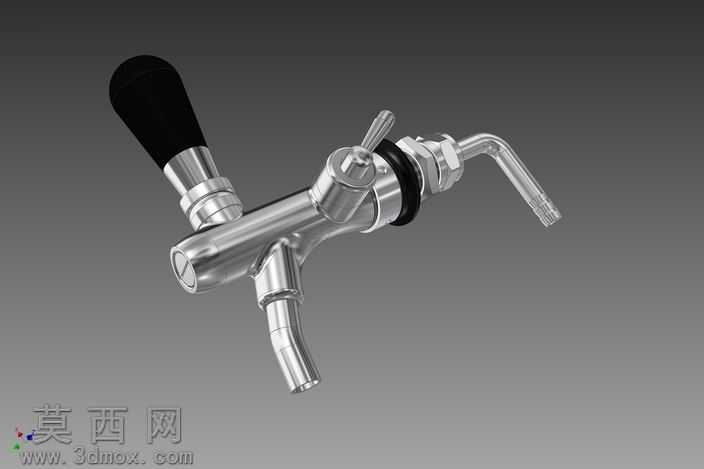

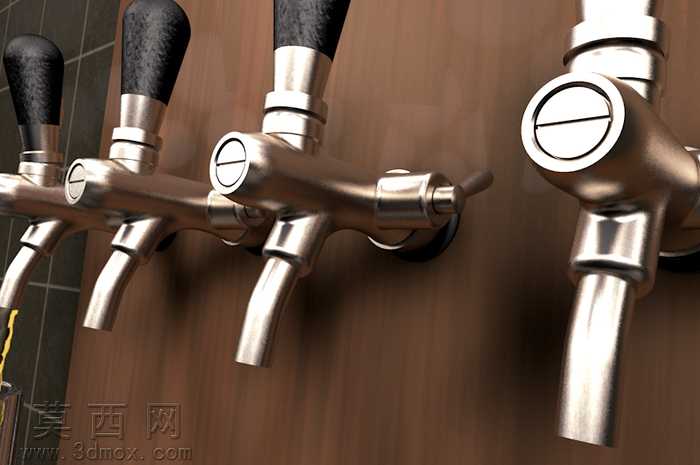

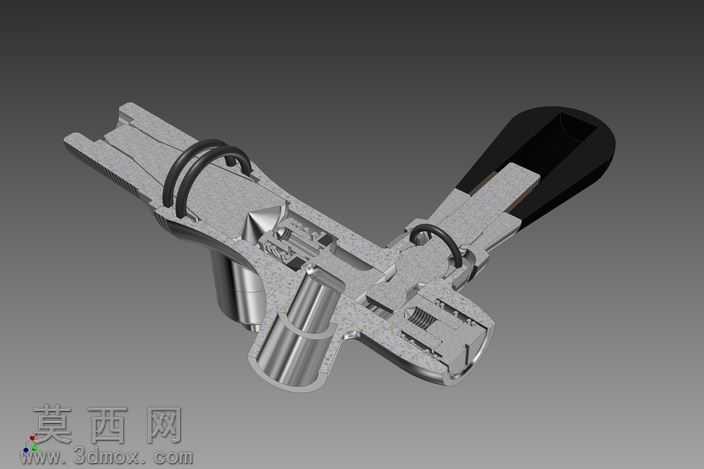

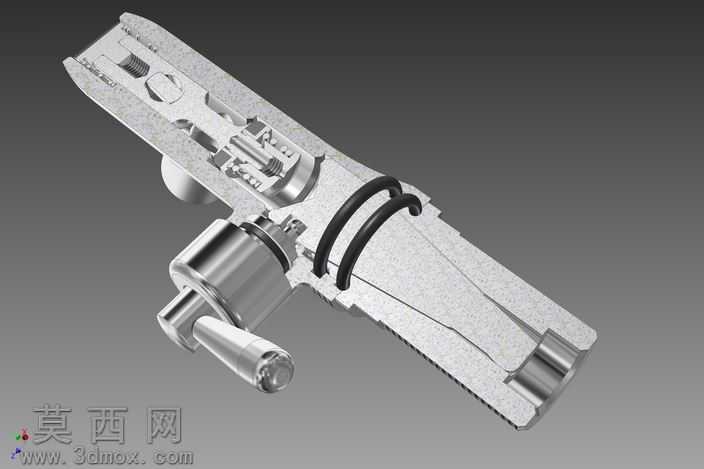

本作品为餐饮酒水输出场景使用的手动控制啤酒龙头三维建模成果，建模过程优先采用Autodesk Inventor完成全参数化结构搭建，所有部件均按照实际商用啤酒龙头的尺寸比例进行1:1还原，整体建模逻辑遵循自底向上的装配设计思路，先逐个完成单体零件的特征建模，再通过装配约束完成整体拼接，确保各活动部件的运动逻辑与实物完全一致。材质渲染阶段，主体金属部件采用抛光食品级304不锈钢材质，调整反射粗糙度参数模拟真实镀铬金属的高光质感，表面添加细微的使用划痕纹理提升真实度，避免金属材质过于塑料化；操作手柄部分采用黑色食品级橡胶材质，调整漫反射与哑光参数还原橡胶的磨砂握持质感，密封垫圈部分采用黑色丁腈橡胶材质，区分不同橡胶部件的硬度表现，管路接口的螺纹部分做了精细化的螺纹特征建模，还原真实管件的连接结构细节。结构设计上，该龙头包含手动压把控制的阀芯启闭结构、可调节流量的微调旋钮、穿墙安装的固定锁紧组件、出液弯管与回气接头结构，各部件的配合间隙按照实际装配公差进行预留，阀芯的活动行程做了限位约束，可在装配环境下模拟手柄按压开启、松开复位的完整动作，验证结构运动过程中不存在部件干涉问题。设计思路围绕餐饮场景的使用需求展开，整体采用流线型柱式主体结构，减少液体残留的卫生死角，出液端采用细长弯管设计可深入杯底减少接酒时的泡沫产生，侧面的回气接头可平衡酒桶内部压力保证出液顺畅，锁紧螺母结构适配不同厚度的吧台、酒墙安装场景，整体结构兼顾操作便利性、易清洁性与安装适配性，渲染阶段采用影棚级三点布光，突出金属部件的光影反射层次，清晰展现各结构的衔接细节与材质差异。
