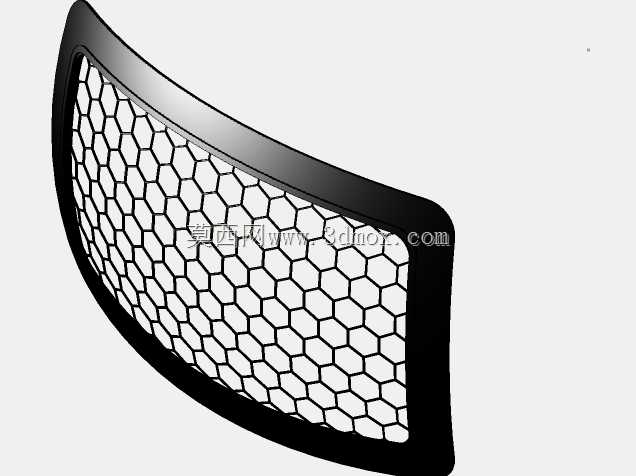

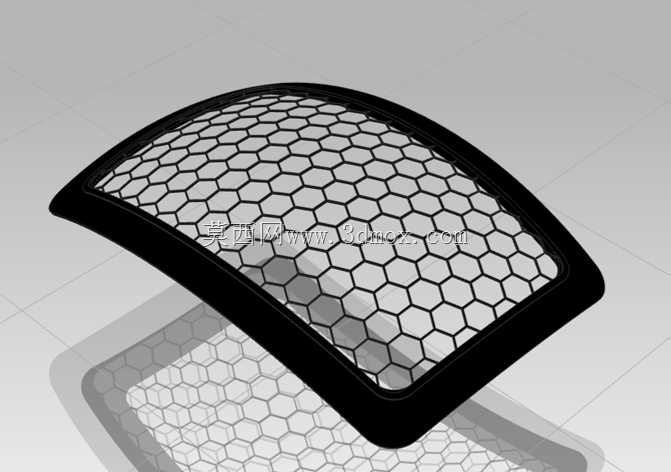

弧形曲面六角塑料格栅结构设计

这款弧形六角格栅主要应用在需要兼顾通风散热、杂物阻隔与外观适配的设备防护场景中，常见于车用通风口、设备散热风道、户外柜体通风位等位置，核心作用是在保证气流通畅通过的前提下，阻挡大体积杂物、飞虫进入设备内部，同时依托规整的六角蜂窝结构与曲面造型，和安装位的弧形外轮廓实现完美贴合，兼顾实用功能与外观一致性。从功能特性来看，这款格栅采用正六边形蜂窝镂空排布，相比方形或圆形镂空结构，六角蜂窝的力学排布更均匀，在同等镂空率下拥有更高的结构强度，能承受更大的外部挤压与冲击，不易出现栅条断裂变形的问题；同时弧形的整体造型适配带弧度的安装基面，不会出现平直格栅安装后翘边、贴合不严的问题，外边缘做了加厚的围边设计，既可以提升格栅整体的抗形变能力，也能作为安装定位的基准边，方便和安装基座的卡槽或螺孔位对齐。设计过程中，首先根据安装基面的弧度参数确定格栅的整体曲面曲率，保证格栅背面能完全贴合安装面，避免出现装配缝隙；其次排布六角镂空单元时，沿着曲面的延展方向做等距阵列，保证每个六角单元的尺寸一致、栅条宽度均匀，不会因为曲面变形出现局部栅条过窄、强度不足的问题，同时控制镂空率在合理区间，既保证足够的通风通流面积，又不会因为镂空过大降低防护效果；外边缘的围边做了圆角过渡处理，避免安装和使用过程中锐边划伤，围边的厚度比内部栅条厚30%左右，提升整体的结构刚性，减少注塑成型后的翘曲变形。在安装边界设计上，这款格栅的外轮廓为带圆角的类矩形，整体弧度与安装位的凹陷曲面完全匹配，围边外侧预留了均匀的卡接位余量，可以直接通过卡扣卡入安装基座的卡槽内，也可以根据需求在围边的对应位置预留螺孔安装位，适配螺丝固定的安装方式；安装后格栅表面与周边外壳曲面保持齐平，不会出现突兀的凸起或凹陷，整体视觉效果协调统一。栅条的厚度经过合理设计，既保证足够的结构强度，又不会因为过厚导致注塑成型时出现缩痕、缩水等外观缺陷，适合采用常规注塑工艺批量生产，材料选用常用的工程塑料，具备不错的耐候性与抗冲击能力，能适配室内外不同的使用环境，长期使用不易出现老化脆裂的问题。
