长条式燃气红外加热燃烧装置结构设计

这款长条形态的燃气红外加热装置，主要面向工业烘干、食品烘烤、工件表面热处理、商用加热设备配套等场景使用，在涂装线漆膜固化、农产品脱水烘干、餐饮设备明火加热替代、小型工件局部预热等工况下都能适配，依靠红外辐射的传热特性，相比传统对流加热方式热效率更高，加热过程无明火直吹，不会对被加热工件表面造成气流扰动带来的品质影响，适合对加热均匀度有要求的连续作业产线配套。

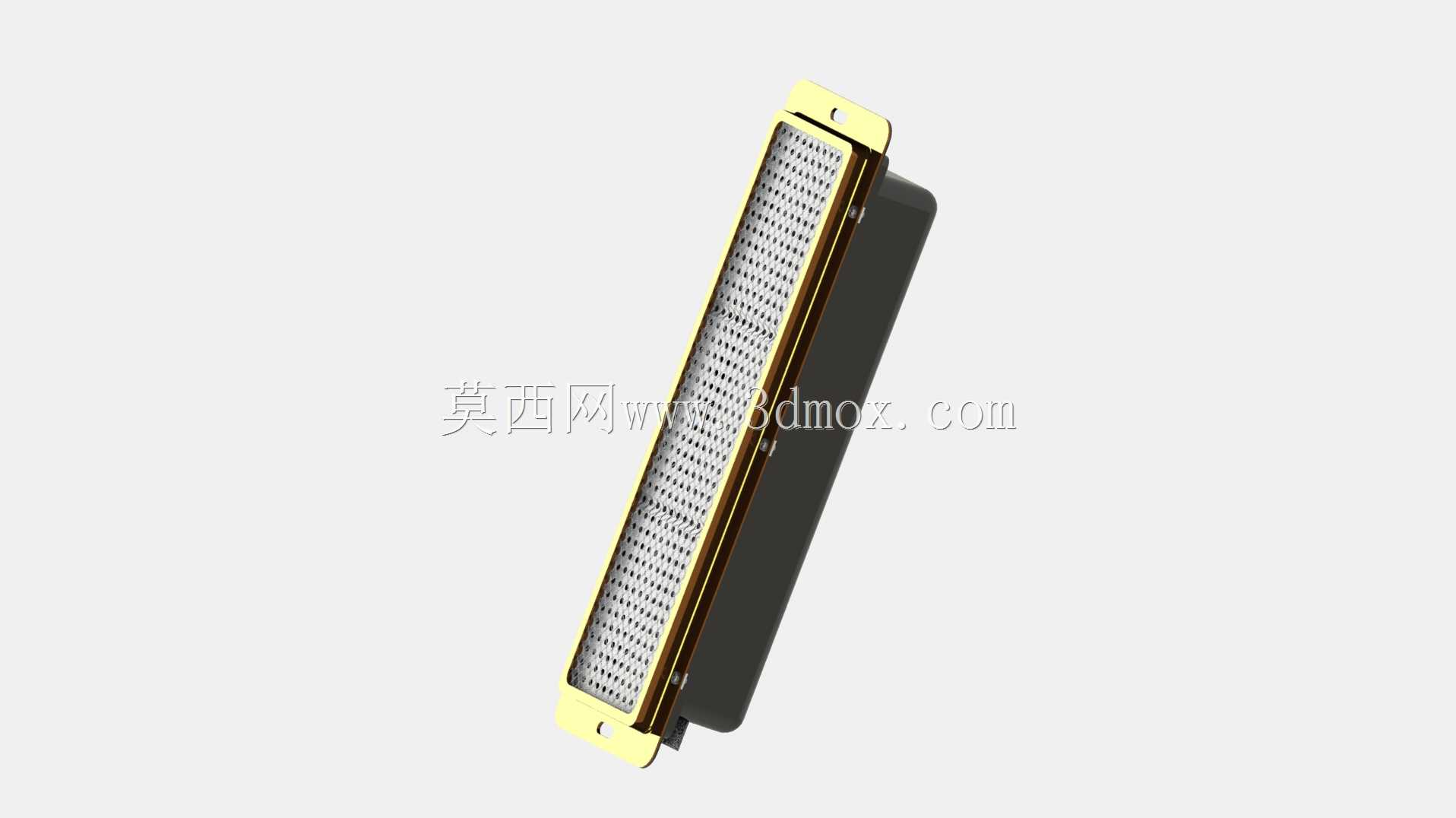

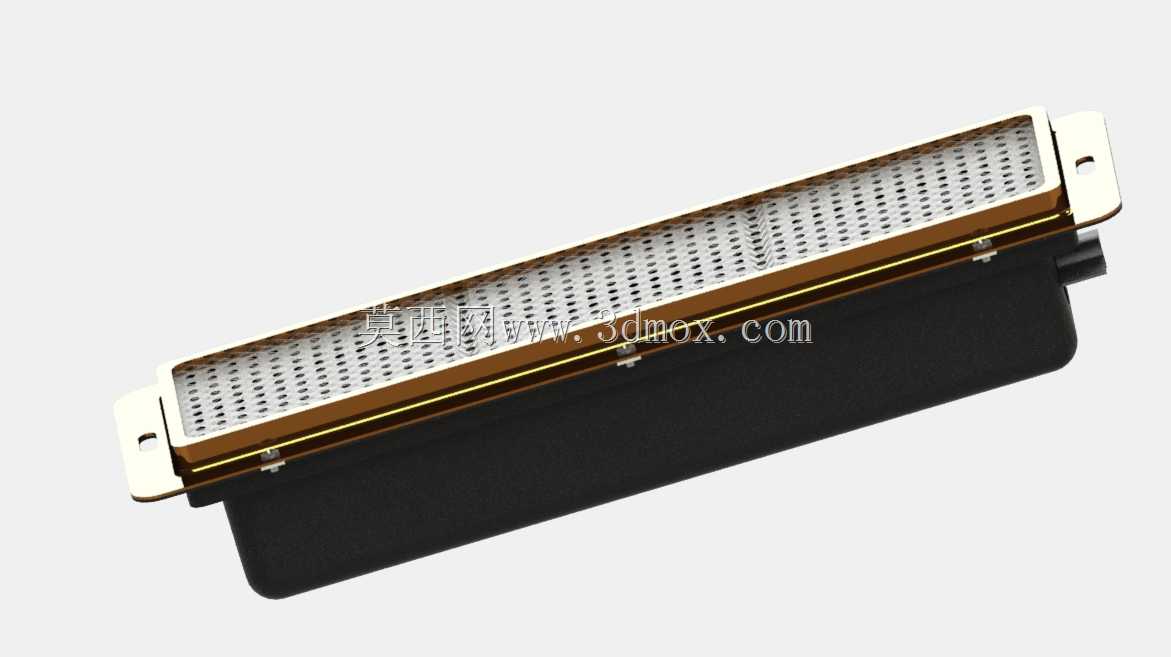

设备主体采用长条形窄边结构设计，核心燃烧面为密布微孔的金属网面结构，燃气在网面内侧充分预混后在表层完成无焰燃烧，将热量转化为红外波段向外辐射，热量传递直接且热损小，燃烧网面外侧设置金属包边做防护，避免安装或使用过程中磕碰损坏脆弱的网面结构，背部为封闭的燃气混气腔体，腔体采用耐温金属材质一体成型，可承受长期高温工作下的热形变，两端预留带安装孔的固定耳片，安装时可直接通过螺栓穿过耳片完成固定，无需额外设计复杂的安装支架。

设计过程中重点考量了燃烧均匀性与安装适配性，整体宽度控制在窄边尺寸，可多台并排拼接组成大面加热阵列，适配不同宽度的加热工位需求，单台长度方向的燃烧网面覆盖整个主体工作面，无加热盲区，背部腔体的进气接口位置做了隐藏式设计，不会突出主体安装平面，安装后可紧贴设备内壁固定，减少热量向背部非加热区域的散失，同时在腔体与燃烧网面之间设置了匀流结构，保证燃气混合气均匀分布到整个网面区域，避免局部燃烧过旺或断火的问题。

安装边界方面，设备整体厚度较薄，固定后突出安装面的尺寸小，不会占用过多加热腔体内部空间，两端固定耳片的孔位间距做了通用化设计，可适配多数现有加热设备的原有安装位，替换老旧加热部件时无需重新打孔改造，设备工作时表面燃烧温度稳定，可通过配套的燃气调节阀调整输入功率，适配不同加热温度需求的工况，外壳所有金属部件都做了耐温抗氧化处理，长期高温工作下不会出现表层氧化脱落的问题，使用寿命更长，运行过程中燃烧充分，烟气排放量低，符合工业加热设备的环保使用要求。
