燃气红外线辐射加热装置结构设计

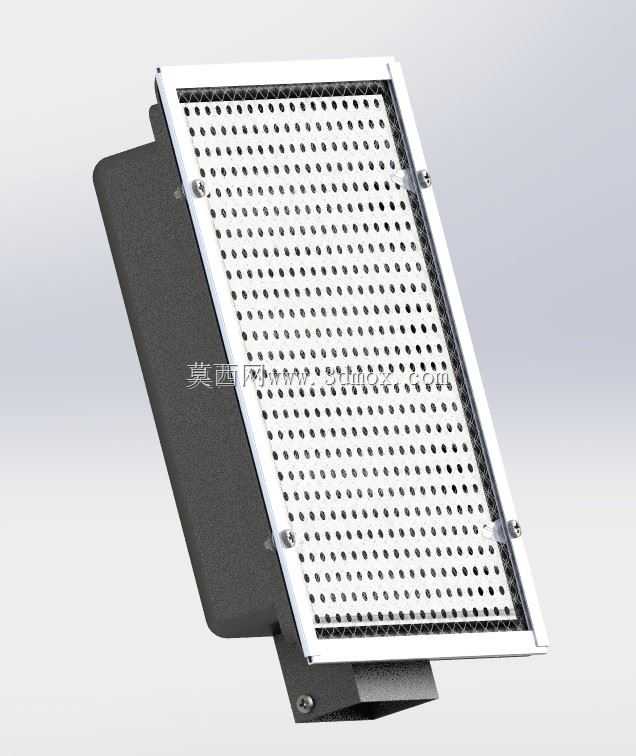

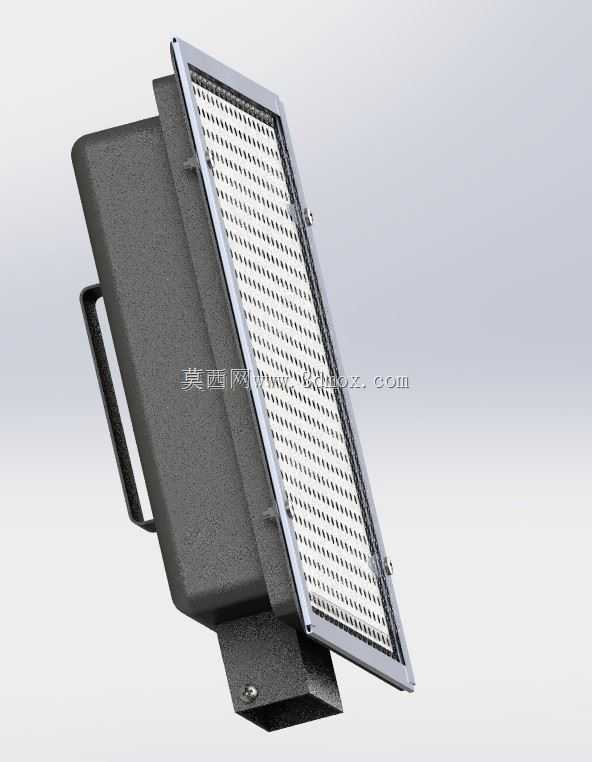

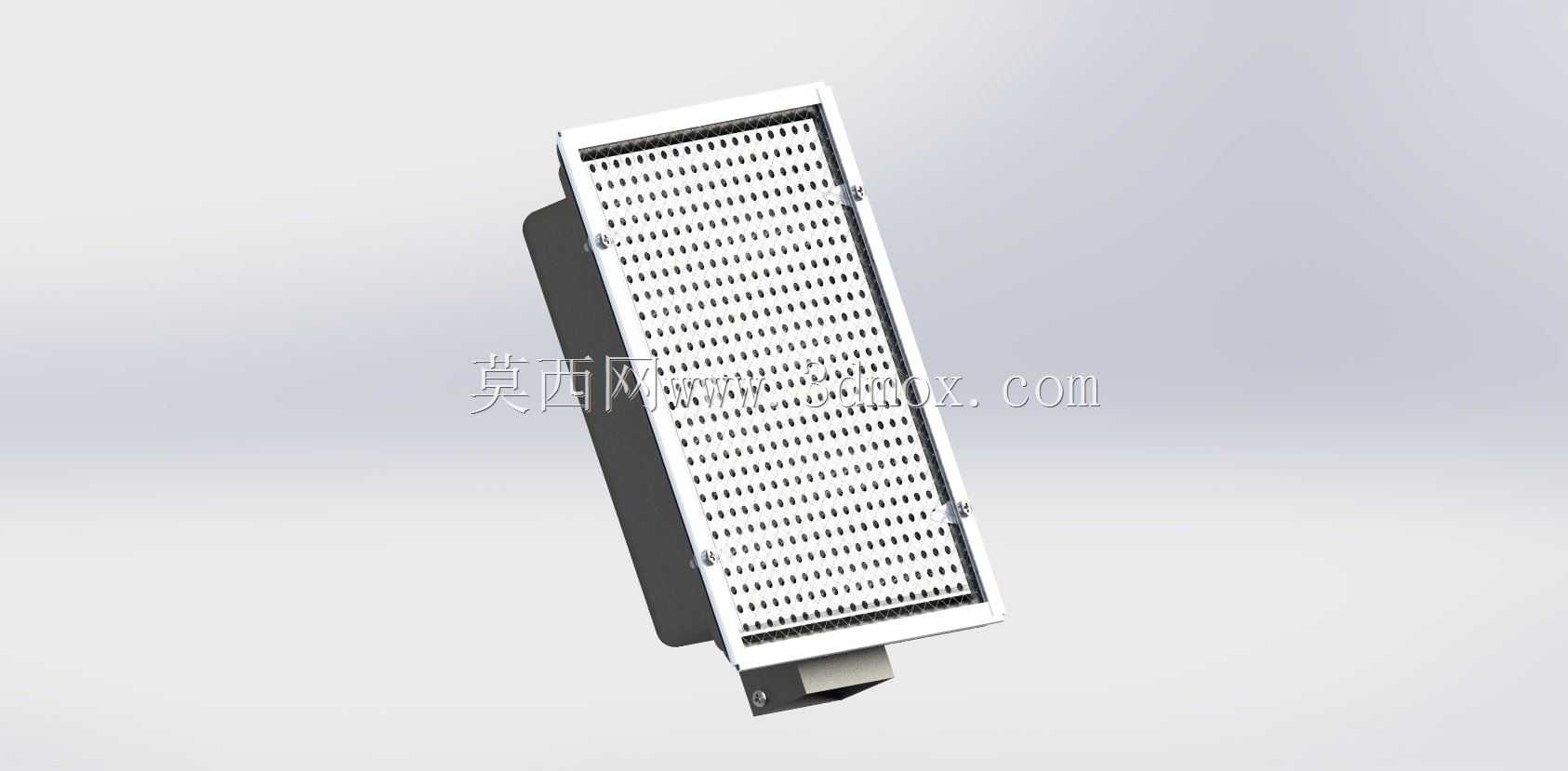

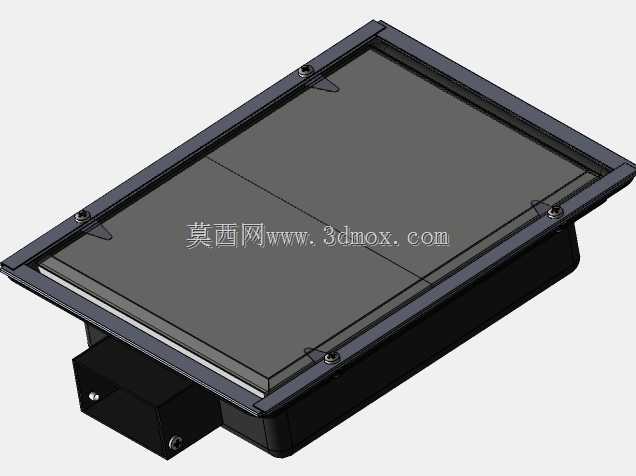

这款燃气红外线加热装置，核心是通过燃气燃烧激发红外辐射板产生远红外波段的热辐射，直接对被加热物体进行非接触式热传递，相比传统对流加热方式，热效率更高、升温速度更快，且不会造成作业环境内空气过度对流扬尘，在工业涂装烘干、食品烘焙加工、工业车间局部采暖、物料表面脱水固化等场景都有广泛应用。从结构设计来看，装置采用长方体薄型化主体布局，正面为密布微孔的金属辐射面板，微孔的排布经过流场仿真优化，能保证燃气与空气预混后在面板表层均匀燃烧，避免局部火焰窜出或燃烧不充分的问题，面板边缘采用折边包边结构，通过多组对称分布的紧固件与背部壳体连接，既保证密封性能，也方便后期维护时拆卸清理辐射板积碳。背部的壳体采用耐高温金属板材冲压成型，内部预留了燃气引射与空气预混的腔体空间，进气接口设置在装置底部，采用标准管螺纹接口，适配常规燃气输送管路，安装时可直接对接现场燃气支管，减少额外转接件的使用。安装边界方面，装置背部预留了两组挂装固定孔位，可适配壁挂式、支架吊装等多种安装方式，安装时需保证装置与被加热物体的间距保持在合理范围，避免距离过近造成局部过热损坏被加热物，同时要预留足够的通风空间，保证燃气燃烧所需的空气供给，装置侧面预留了点火与温度检测组件的安装位，可适配常规的离子熄火保护、热电偶温控等安全组件，保障运行过程中的安全性。设计过程中重点考虑了热变形的补偿问题，辐射面板与背部壳体的连接位置预留了微小的热胀冷缩间隙，避免长时间高温工作下构件因热应力产生变形翘曲，影响燃烧均匀性。外壳的边角都做了钝化处理，避免安装维护过程中划伤操作人员，整体结构没有复杂的异形构件，大部分零部件都采用常规钣金冲压、型材切割工艺加工，加工难度低，量产一致性容易保证，对于需要做加热设备集成、工位加热改造的工程人员来说，该结构可以直接作为成熟模块参考，根据实际加热功率需求调整辐射面板的尺寸与燃气进气量参数即可适配不同工况。
