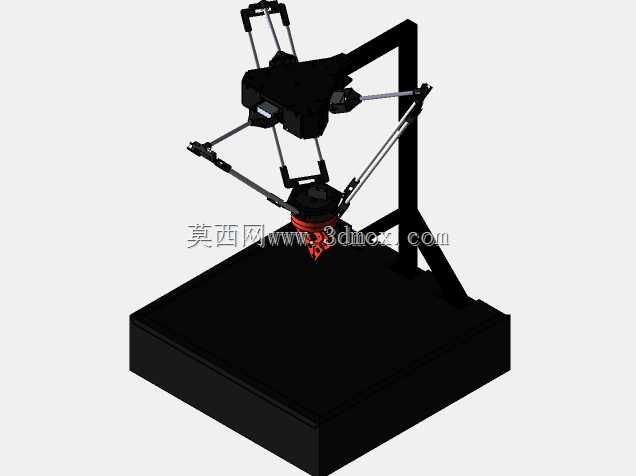

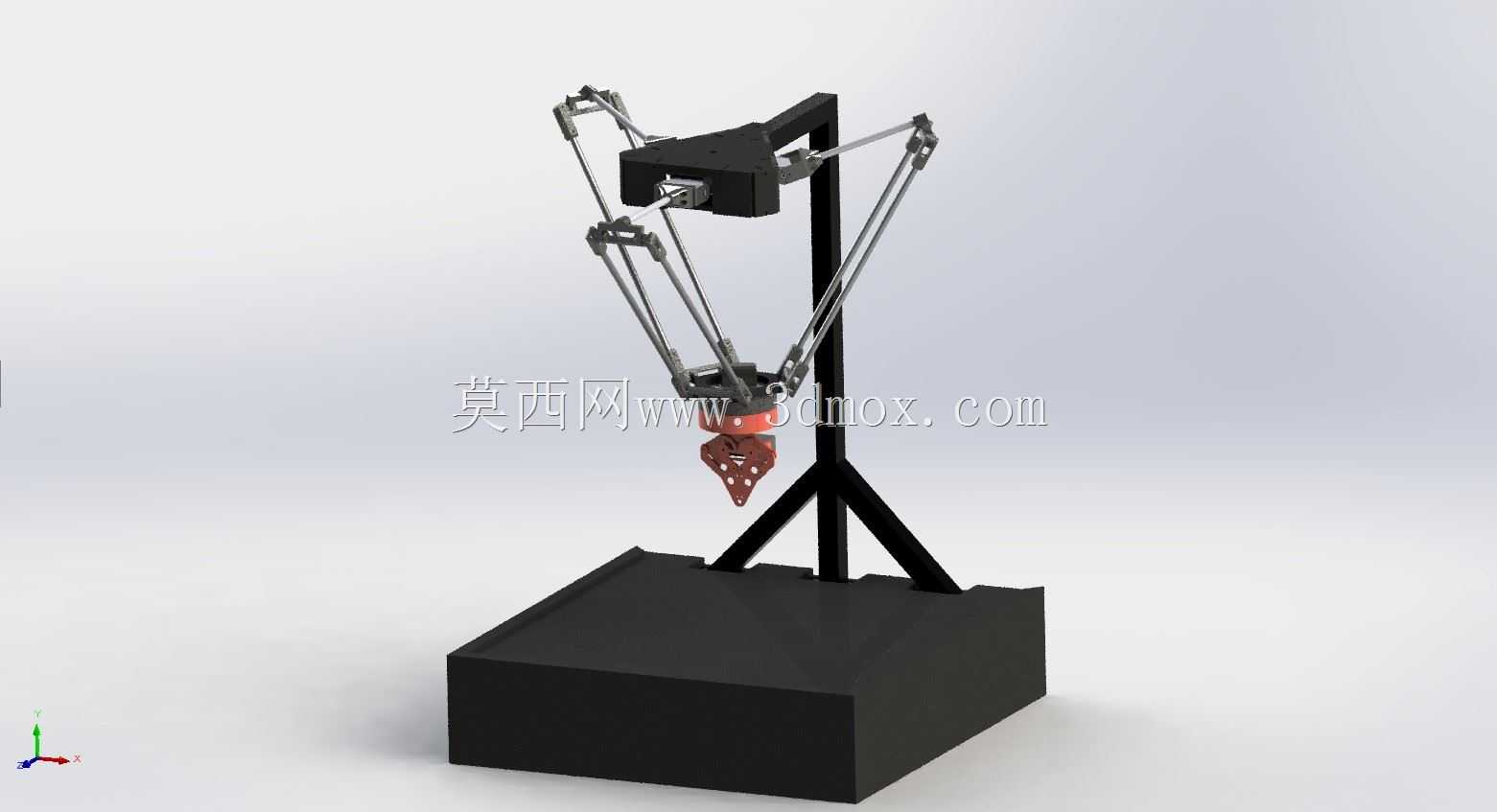

并联结构三角洲教育实训机械臂

这款并联构型的执行机构，最初面向职业院校、高校工程实训中心的实操教学设计，日常可承担自动化专业学生的机构运动学演示、轨迹编程实操、末端执行器换装实训等教学任务，也可经过参数适配后，用于轻载工况下的小件分拣、精密点胶、实验室样本转运等实际生产场景。从结构设计逻辑来看，它采用经典的Delta并联构型，三组对称分布的平行四边形支链将驱动端的转动转化为末端动平台的三维平动，相比串联机械臂，这种结构的运动惯量更低，高速往复运动下的定位稳定性更优，动平台负载范围内的运动重复精度可以满足教学演示与轻载作业的双重需求。设计时特意将驱动模组全部布置在顶部固定支架上，大幅降低了运动部件的整体重量，支链采用轻量化杆件搭配铰接关节，关节处预留了标准轴承安装位，既可以保证运动过程中无卡滞，也方便实训过程中拆解、装配，让学习者直观理解并联机构的运动约束关系。底座采用厚重的一体式矩形结构，安装时不需要额外做复杂的地基固定，直接放置在水平实训台面上即可保证整机运行的稳定性，底座内部预留了控制板、驱动模块的安装腔体，走线可以顺着立式支撑柱的内部空腔排布，避免外露线缆干涉支链运动。末端执行器采用快换接口设计，标配的夹爪可以适配教学场景下常见的轻质实训工件，使用者也可以根据实训或作业需求，更换吸盘、点胶头、画笔等不同执行末端，拓展设备的使用场景。整机的安装边界控制在较小的桌面级尺寸范围内，不会占用过多实训场地空间，立式支撑柱的高度经过匹配设计，保证末端动平台在整个运动行程内都不会与底座、支链产生运动干涉，工作覆盖范围可以满足常规桌面级实训、轻载作业的行程需求。在结构细节处理上，所有铰接点的销轴都采用标准紧固件连接，拆解维护不需要专用定制工具，杆件的长度经过运动学仿真优化，既保证了足够的工作行程，也避免了支链运动过程中出现奇异位形，驱动端的安装座预留了标准伺服电机的安装孔位，可以根据实训需求搭配不同功率等级的驱动元件，适配不同的运动速度、负载能力要求。
