长条式气体红外加热燃烧装置结构设计

　　这款长条形态的气体红外加热装置，在工业烘干、涂装线表面固化、食品加工烘烤、小型工件热处理工位都有广泛适配性，区别于传统明火直接加热的结构，它依靠红外辐射完成热量传递，不会出现局部火焰灼烧导致的工件表面过热碳化问题，加热均匀度能覆盖整个出火面的辐射范围。从结构设计逻辑来看，整体采用窄长型布局，是为了适配连续式生产线的窄幅加热工位，比如输送带宽度在300-500mm区间的小型流水线，单台装置就能覆盖整个幅宽，不需要多台拼接调整辐射角度，减少安装时的对位工作量。装置两端预留的带孔安装耳，是直接采用本体外壳延伸冲压成型的，没有额外焊接安装支架，一方面减少了装配零件数量，另一方面安装孔的位置精度由冲压模具保证，现场安装时不需要二次配钻，直接用M6螺栓就能固定在设备的安装横梁上，安装耳的开孔做了长圆余量设计，允许前后有5mm的位置调整空间，抵消机架焊接带来的尺寸误差。

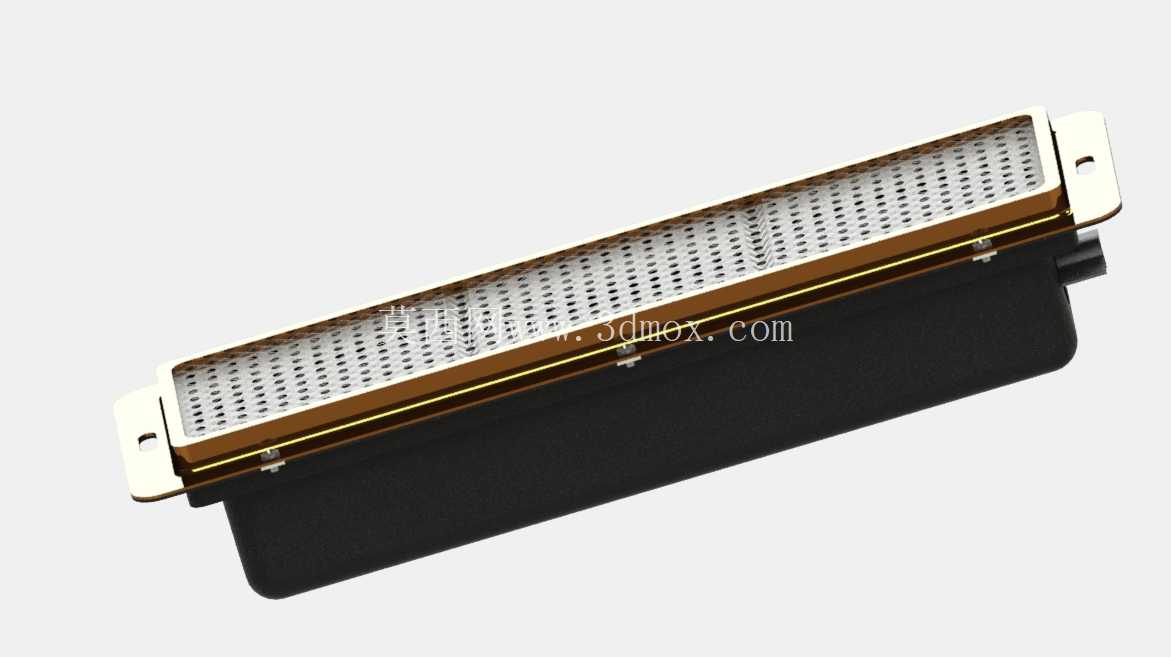

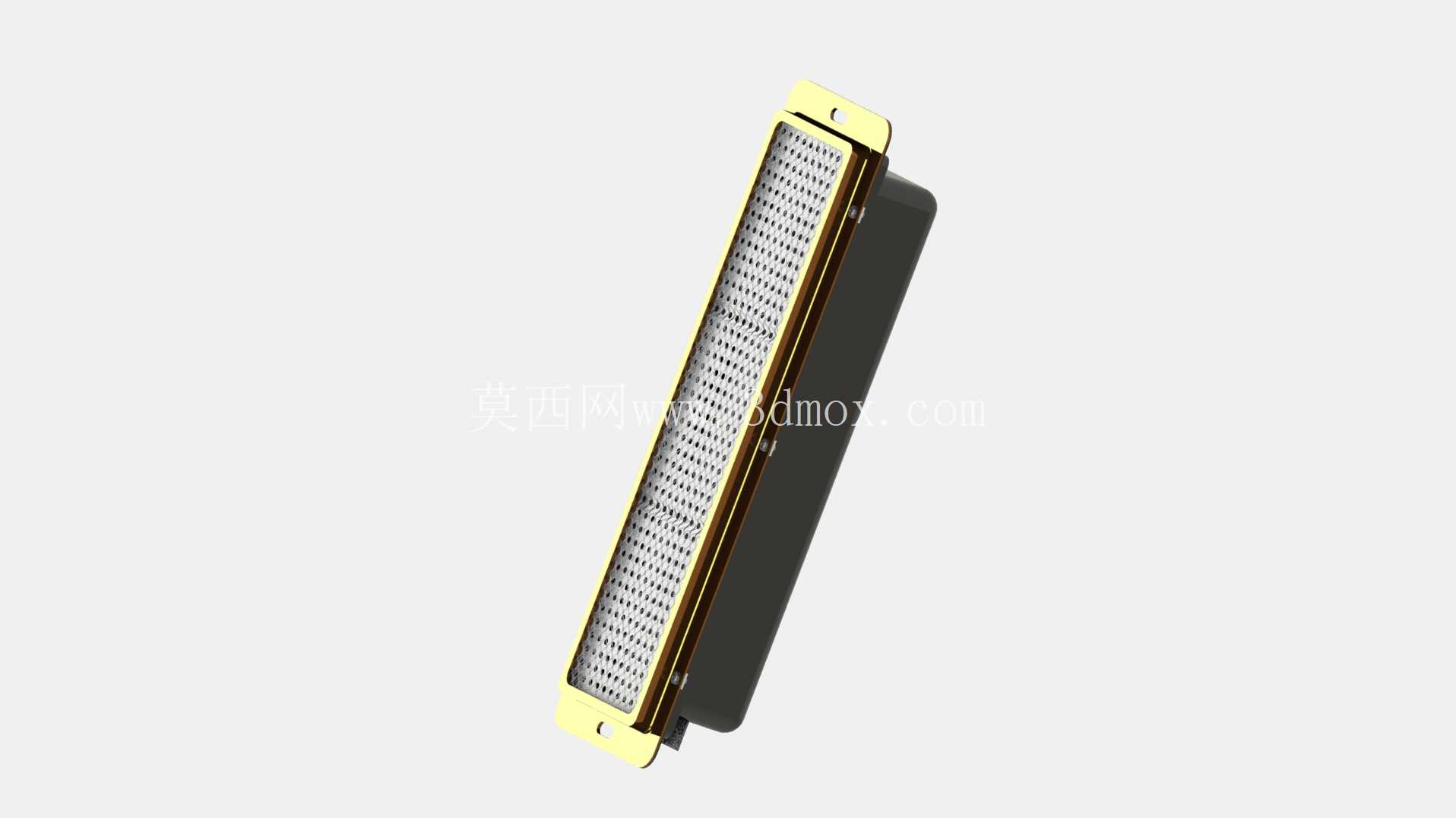

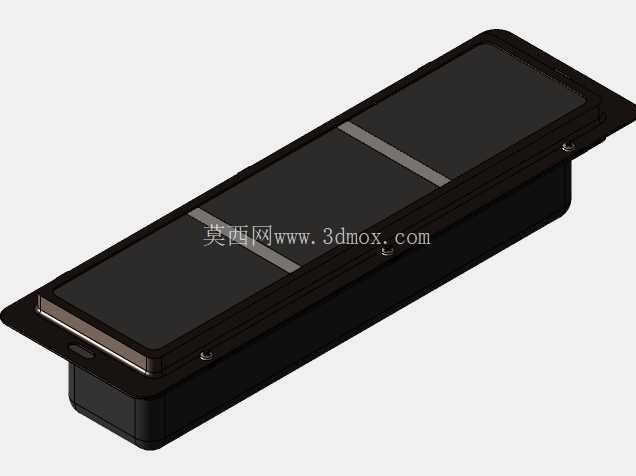

　　主体结构分为三个核心部分，最外侧的金色金属边框是辐射板的固定压框，采用耐高温的镀锌铁板冲压成型，表面做了镀钛处理，长期在高温工况下不会出现氧化起皮的问题，压框和黑色本体外壳之间采用翻边咬合结构，没有使用外露的紧固件，避免长期高温下螺丝锈死无法拆解维护。中间密布小孔的金属网面是红外辐射板，基材采用铁铬铝合金烧结成型，网孔的孔径和排布密度经过匹配计算，燃气和空气预混之后从网孔溢出，在表面形成无焰燃烧层，把辐射板加热到800-1000℃的工作温度，向外释放波长在2-4μm的中红外辐射，这个波段的红外能量最容易被金属涂层、塑料、木材等常见工业加工材料吸收，热转换效率比明火加热高出30%左右。背面的黑色壳体是预混气的导流腔，采用冷轧钢板拉伸成型，内部做了导流筋结构，让进入腔体的预混燃气均匀分布到整个辐射板背面，不会出现两端气压低、中间气压高导致的燃烧不均匀问题，壳体侧面预留的燃气接口是标准的1/4寸内螺纹，直接对接现场的燃气管路和调节阀就能使用，不需要额外加工转换接头。

　　在实际选型适配的时候，要注意装置的安装边界要求：装置本体厚度为65mm，安装时辐射面距离被加热工件的最佳距离是120-180mm，距离过近会导致工件局部温度过高，距离过远会让辐射能量在空气传递中出现损耗，加热效率下降。装置的工作长度方向，两端的安装耳中心距比本体辐射面长度长40mm，设计安装机架的时候要预留足够的避让空间，不能让安装横梁遮挡辐射面的出射范围。另外因为是燃气加热装置，安装工位周边要预留100mm以上的安全散热空间，不能紧贴易燃保温材料布置，背面的导流腔壳体工作温度在100℃左右，布线的时候要避开这个区域，防止线缆长期高温老化。

　　从维护角度的设计考量，辐射板和壳体之间采用耐高温密封垫做密封，长期使用后如果辐射板出现堵塞损坏，只需要撬开周边的压框翻边就能更换辐射板，不需要整体报废整个装置，降低后期使用成本。压框的咬合结构设计成可反复弯折的形式，允许3-5次的拆解重装，不会出现翻边断裂的问题。装置整体没有易损的电子元件，核心部件都是金属结构，只要保证燃气气源清洁，没有过多杂质堵塞辐射板网孔，正常工况下使用寿命能达到8000工作小时以上。在涂装生产线的粉末固化工位，这类长条红外加热器经常成排布置，根据固化炉的长度调整安装数量，比传统的热风循环加热升温速度更快，工件从室温升到固化温度的时间能缩短40%，而且不需要布置循环风机和风管，减少了炉体的结构复杂度，也避免了风机带来的灰尘附着在未固化的涂层表面，影响工件表面质量。在食品烘烤工位，因为是无焰燃烧，不会出现燃烧不完全的碳粒附着在食物表面，符合食品加工的卫生要求，红外辐射能直接穿透食物表层，让内外同时受热，烘烤均匀度比热风加热更好。
