5500Kcal燃气红外线辐射加热装置

　　这款长条形燃气红外加热装置，核心热功率标定为5500Kcal，在工业涂装线的漆膜流平工位、食品加工的隧道式烘烤段、印刷行业的油墨干燥工序中都有广泛适配场景，区别于传统对流式加热依赖空气介质传导热量的模式，它依靠红外波段的热辐射直接作用于被加热物体表面，热量传递过程中无空气流动带来的扬尘、温场分层问题，尤其适合对洁净度有要求的加热工况，比如汽车内饰件的表皮活化、电子元器件的表面除潮，都能避免热风裹挟杂质落在工件表面造成的不良品。

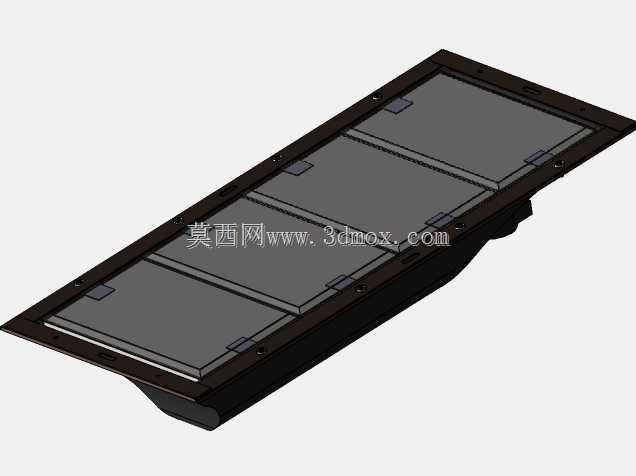

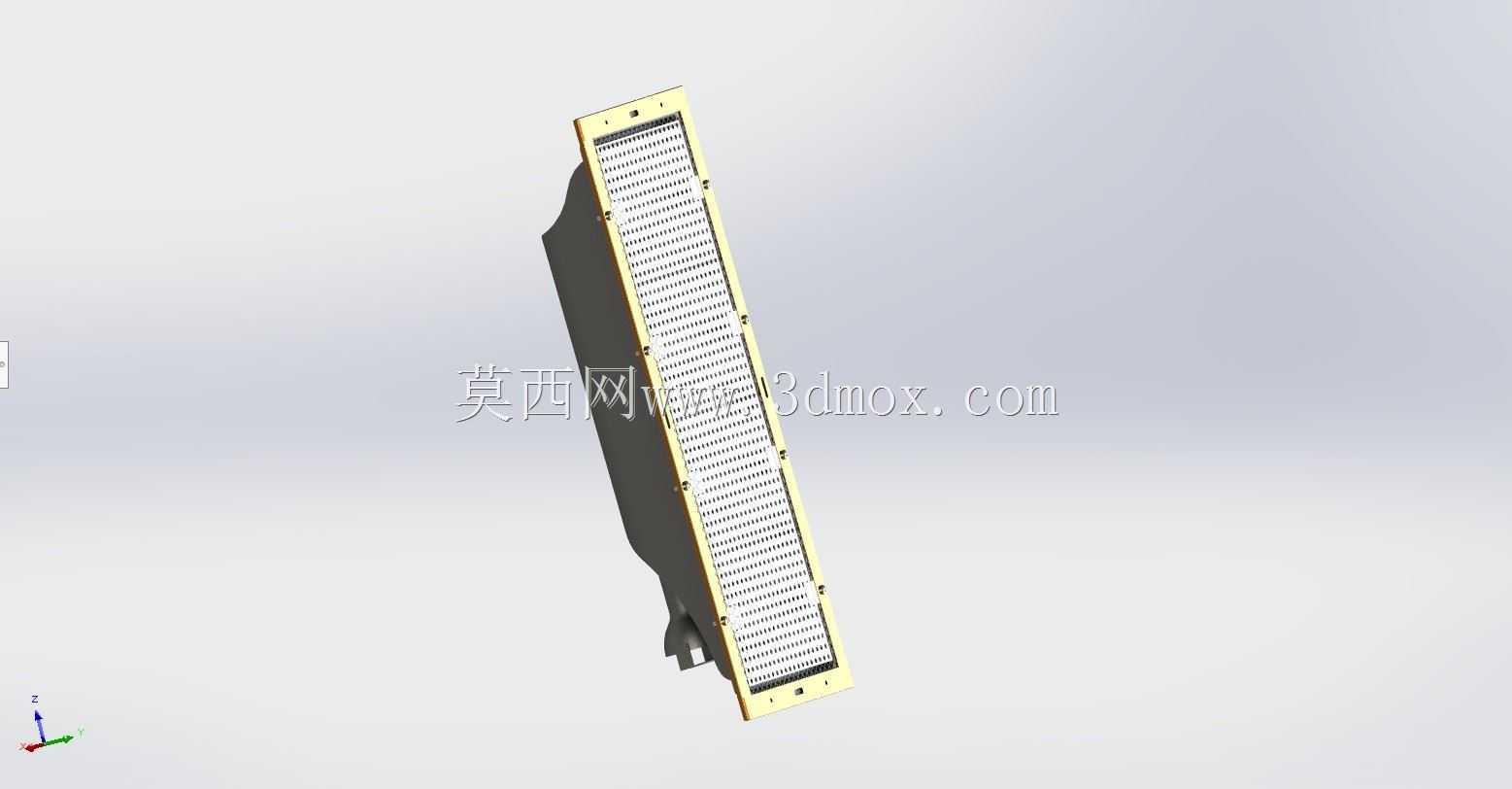

　　从结构设计逻辑来看，装置采用窄长型的一体化布局，主体燃烧面为规整矩形，辐射面板采用密集微孔阵列排布，这种设计一方面可以让燃气与空气预混后在每个微孔出口形成稳定的无焰燃烧，避免明火直接接触工件造成局部过热碳化，另一方面长条形的辐射面可以适配连续输送类产线的宽度方向覆盖需求，单台装置即可覆盖0.6-0.8米宽度的输送通道，多台并排拼接时可以通过侧边的安装定位孔实现无缝衔接，不会出现加热盲区。装置背部的壳体采用折弯成型的耐热金属结构，既作为燃气预混腔的承压外壁，也承担安装固定的承载功能，背部预留的进气接口位置做了偏心设计，避开安装面的加强筋区域，现场布管时不会与安装支架产生空间干涉。

　　安装边界方面，装置的辐射面与安装背板之间预留了12mm的空气隔热层，减少热量向背部安装结构传导，避免固定支架长期处于高温环境出现强度衰减，安装孔位采用上下两端对称布置的腰型孔，允许现场安装时存在±5mm的位置调整量，适配不同产线的安装孔位公差，不需要额外现场配钻。装置的整体厚度控制在85mm以内，对于安装空间局促的改造类产线，不需要对原有设备框架做大规模改动即可完成加装，辐射面到被加热工件的最佳工作距离为150-200mm，在这个距离区间内红外辐射的能量密度均匀度可以达到92%以上，不会出现边缘区域温度不足、中心区域温度超差的问题。

　　功能特性上，这款装置的燃烧面采用耐高温的合金网层叠结构，第一层为整流网，用来均匀预混气体的流速，避免不同区域供气压力不均造成的火焰长短不一，第二层为辐射网，燃烧产生的热量会将合金网加热到800-900℃，产生波长集中在2-4μm的中红外辐射，这个波段的红外能量对于大多数非金属涂层、塑料、纸质材料的吸收效率最高，相比传统明火加热可以降低15%左右的燃气消耗。装置侧边设置的两个固定凸耳，除了承担安装固定作用外，内部集成了点火电极与火焰检测探针的走线通道，避免高温环境下线缆外露老化，同时凸耳的突出高度低于辐射面平面，多台拼接时不会因为凸耳干涉产生安装缝隙。

　　在实际选型适配时，需要根据被加热工件的线速度、所需温升来确定装置的排布数量与安装间距，比如在粉末固化工位，工件线速度为2m/min时，每米长度的烘道配置2台该型号装置即可满足180℃的固化温度要求，装置的供气压力要求稳定在2-3kPa，供气压力波动超过0.5kPa时需要配套加装稳压阀，避免出现离焰、回火等燃烧不稳定问题。装置的尾部设置了观火孔，日常巡检时可以直接观察内部燃烧状态，不需要拆卸装置即可判断燃烧是否均匀，降低日常维护的工作量。
