多接口集成式流体控制阀体端盖结构

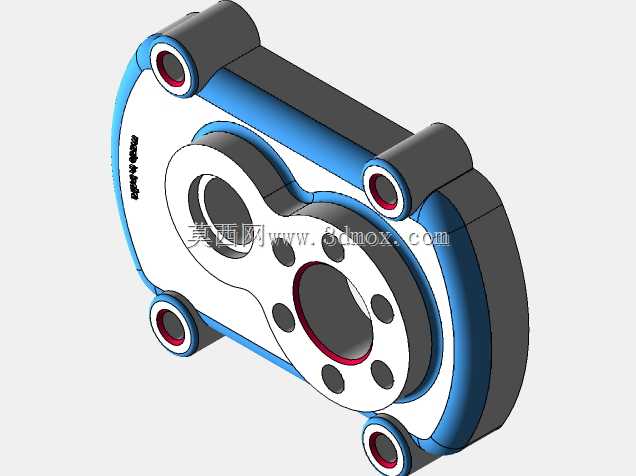

这款阀体端盖是流体输送控制系统中配套阀体组件的核心承压密封部件，主要应用在工业管路流体通断调节、液压动力回路压力管控、化工介质输送截流等场景中，安装在阀体主体的端部位置，承担阀腔密封、外部接口对接、内部组件定位的核心作用，能够有效避免阀腔内输送介质出现外漏问题，同时为外接管路、传感检测元件提供标准化的安装对接位置。从实际使用功能来看，该端盖在系统运行过程中需要持续承受阀腔内介质的工作压力，同时耐受输送介质的腐蚀、温度交变影响，还要为阀杆、阀芯等内部运动部件提供端部支撑限位，避免阀芯运动过程中出现偏移卡滞，保障阀件整体的调节精度与运行稳定性。在设计思路上，这款端盖采用了分层式的结构布局，主体轮廓贴合阀体端部的安装面做仿形设计，减少不必要的结构冗余来控制整体重量，同时在各个安装对接位置做了局部加厚处理，提升螺栓连接位置的结构强度，避免长期承压下出现连接变形。端盖中心区域设置大尺寸的主通流对接孔，孔位边缘做了密封槽预留结构，安装时可嵌入适配规格的密封圈，保障主通路对接位置的密封可靠性；围绕主通路均匀布置多个小孔位，既可以作为螺栓锁紧的连接孔，也可作为小型测压接头、排气阀的外接接口，适配不同工况下的功能拓展需求。端盖周向伸出的四个带衬套的安装耳座，是端盖与阀体主体连接的核心受力位置，每个耳座内都预留了贯穿的螺栓安装孔，孔内嵌入耐磨衬套，避免螺栓锁紧时对端盖基体造成磨损，同时分散螺栓锁紧的压应力，防止耳座位置出现应力开裂。在安装边界上，这款端盖的整体外轮廓为不规则类跑道圆形，安装时需要匹配阀体端部的对应安装面，四个耳座的孔位中心距严格匹配阀体上的螺纹孔位置公差，安装后端面与阀体端面的贴合平面度控制在合理范围内，保障密封面完全贴合无间隙；端盖的轴向厚度充分考虑了阀腔内部组件的端部行程预留，不会出现安装后干涉阀芯运动的问题，同时各个外接接口的伸出高度适配常规管路接头的安装空间，无需额外调整周边管路布局即可完成装配。端盖的边角位置全部做了圆弧过渡处理，既减少了应力集中点提升结构疲劳强度，也避免安装维护过程中尖锐边角对操作人员造成磕碰损伤，整体结构兼顾了承压强度、密封性能、安装便捷性与功能拓展性，能够适配多种中等压力工况下的阀件配套使用需求。
