C型开口式孔用弹性挡圈结构设计

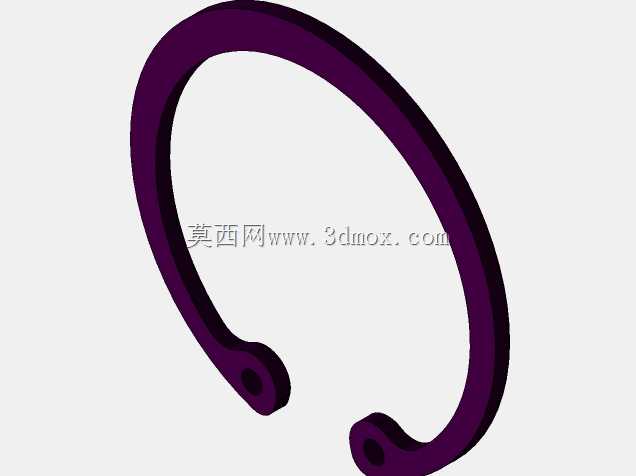

弹性挡圈是机械装配领域应用极广的轴向限位类紧固件，多被安装于圆孔或轴类零件的预设卡槽内，核心作用是限制孔内嵌套零件、轴上套装零件的轴向窜动，避免设备运行过程中零部件出现移位、脱落、错位等故障，广泛适配于液压阀组装配、减速机内部构件固定、汽车变速箱齿轮限位、电机端盖轴承定位、气动元件组件锁止等诸多场景，是小体积却承担关键限位功能的基础机械零件。这款C型开口结构的弹性挡圈，整体采用等截面弧形环体设计，环体两端设置有同轴的工艺小孔，是专门为卡簧钳适配的操作点位，安装时可使用孔用卡簧钳钳头插入两端小孔，施力收缩挡圈外径，即可将挡圈顺利放入预先加工好的孔内卡槽中，撤去外力后挡圈依靠自身弹性张力牢牢抵靠在卡槽侧壁，形成稳定的轴向限位支撑。从设计逻辑来看，这款挡圈的环体截面厚度经过精准匹配，能够适配对应规格卡槽的深度要求，安装后不会突出卡槽平面影响其他零件的装配空间，两端的小孔位置做了局部加厚处理，避免卡簧钳施力时出现孔位开裂、挡圈断裂的问题，开口处的间隙尺寸经过反复校核，既保证收缩时拥有足够的形变余量，又能避免安装后开口间隙过大导致挡圈从卡槽中脱出。在安装边界层面，这款挡圈的外径尺寸与目标安装孔的卡槽底径精准适配，内径尺寸小于被限位零件的外圈直径，能够完全挡住被限位零件的端面，环体的轴向厚度与卡槽的轴向宽度匹配，安装后不会在卡槽内出现过大的旷量，同时挡圈的自由状态外径略大于卡槽内径，安装到位后依靠自身弹性产生的径向张力贴合卡槽内壁，即便设备运行产生持续振动，挡圈也不会出现松脱移位的问题。相较于传统的轴端挡圈、圆螺母锁紧等限位方式，这种弹性挡圈的安装操作更简便，占用的装配空间更小，不需要额外加工螺纹孔、预留螺栓安装位置，能够大幅压缩紧凑结构下的装配空间占用，同时具备良好的反复拆装性能，设备检修时只需用卡簧钳收缩挡圈即可取出，不会对配合零件造成损伤，可重复使用多次，非常适合需要定期维护拆解的机械设备内部构件限位。在实际工况适配中，这款挡圈的弧形环体受力均匀，能够承受被限位零件传递的轴向推力，不会因为局部应力集中出现断裂失效，两端的操作孔位置圆滑过渡，没有尖锐棱角，安装过程中不会划伤操作人员或配合零件表面，整体结构简洁可靠，没有多余的冗余设计，在满足轴向限位核心功能的前提下，尽可能压缩了零件自身的体积与材料消耗，是轻量化、高可靠性机械装配场景下的理想限位零件。
