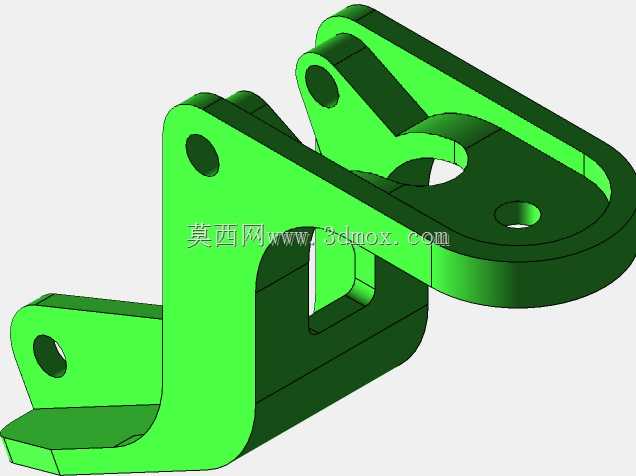

工业设备用重载铰接连接铰链结构

该铰接构件主要应用于工业机械设备的活动部位连接场景，常见于需要实现定角度往复转动、同时承载一定径向与轴向载荷的工装夹具、设备防护门、可调节支撑臂以及小型工程机械的活动关节位置，核心作用是在两个刚性构件之间建立稳定的转动连接关系，既保证连接部位的结构强度，又能让被连接部件按照预设的转动轨迹完成开合、摆动、角度调节等动作，避免连接部位出现松脱、卡滞或者受力变形的问题。从功能特性来看，这款铰链采用一体化弯折的承力结构设计，主体分为固定安装段与活动铰接段两个部分，固定段预留了多个沉头安装孔，可通过螺栓直接固定在设备的安装基座上，孔位的排布经过受力校核，能均匀分散铰接部位传递的载荷，避免单点受力过大导致安装面变形；活动段通过同轴的铰接孔位与配套的铰接销轴配合，转动间隙控制在极小范围内，既保证转动过程顺滑无卡顿，又能减少长期往复转动带来的磨损量，延长构件的使用寿命。在设计思路上，这款铰链摒弃了传统拼接式铰链的多零件组合结构，采用整体式的成型设计思路，将承力臂与安装底座整合为单一构件，减少了连接缝隙带来的应力集中问题，构件的弯折部位做了大圆弧过渡处理，有效分散转动过程中产生的弯折应力，避免应力集中导致的构件断裂风险；铰接孔的位置做了加厚凸台处理，提升孔位的耐磨性能与抗挤压能力，即使在频繁转动、带载转动的工况下，也不容易出现孔位失圆、销轴松旷的问题。从安装边界来看，这款铰链的固定安装面为平面结构，适配绝大多数平整的设备安装基面，整体外轮廓没有突出的尖锐棱角，安装后不会与周边的其他构件产生运动干涉，铰接转动的角度范围可根据实际安装的销轴限位结构进行调整，能够覆盖0到90度以上的常规开合摆动需求，构件的壁厚经过载荷计算，在保证整体轻量化的前提下，满足常规工业场景下的静载与动载承载要求，不需要额外加装加强结构即可直接投入使用，适配性较强，可广泛应用在各类需要转动连接的工业设备部位。
