CNC铣床探针固定安装支架结构

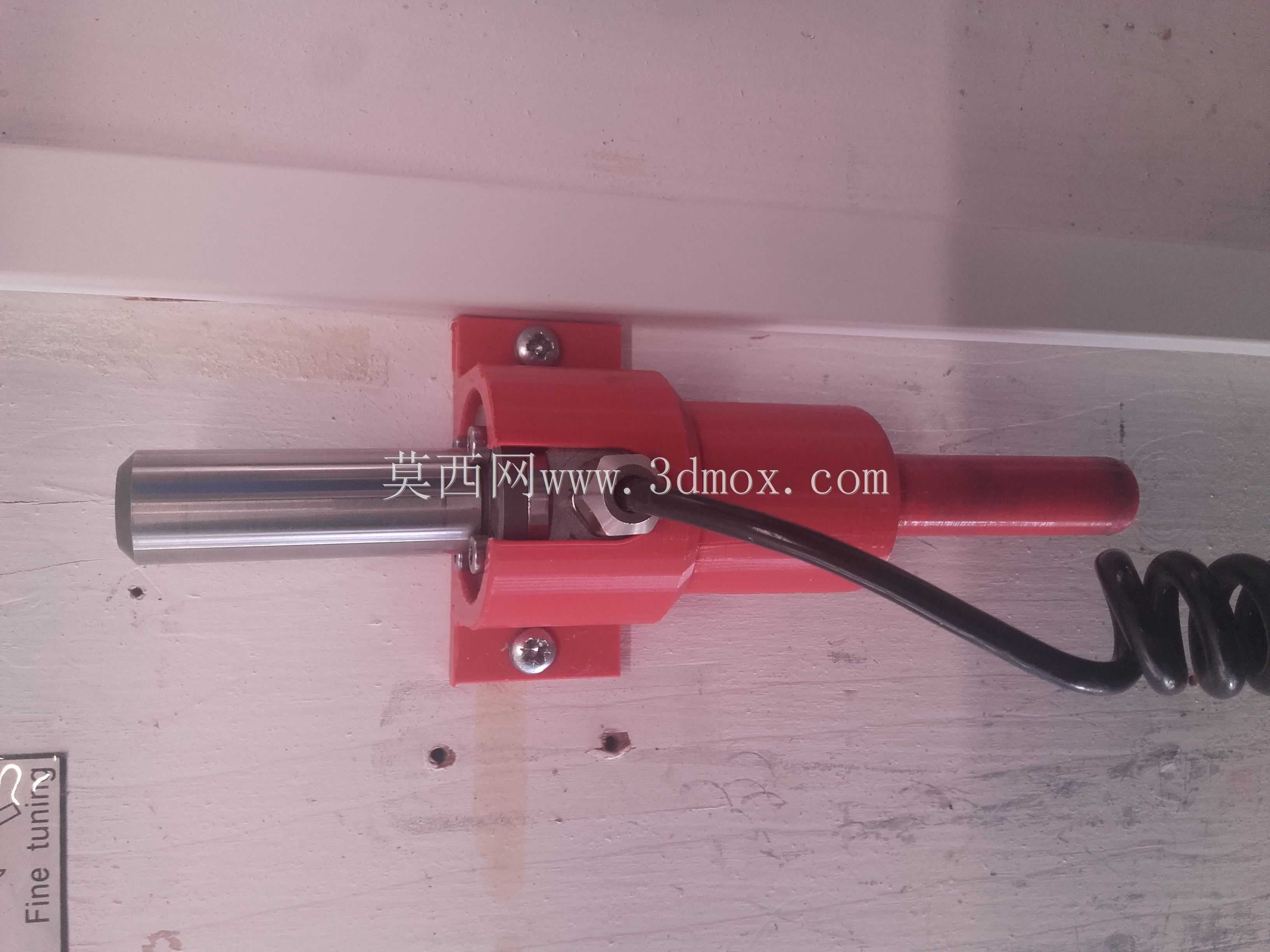

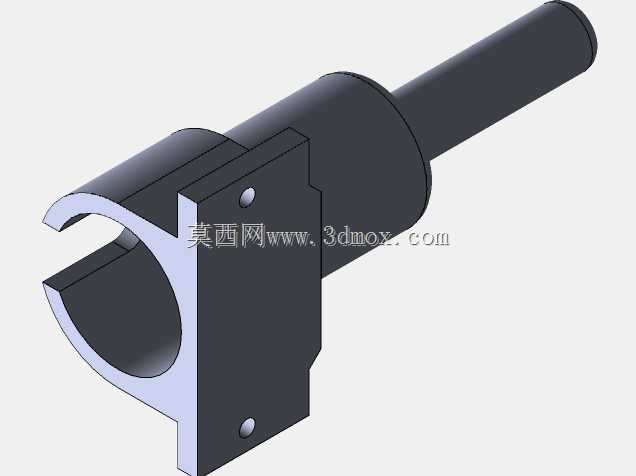

这款安装支架主要应用于立式CNC数控铣床的加工工位旁，是专门为机加工过程中使用的接触式对刀探针设计的原位固定承载结构，解决了铣床加工区域内探针无固定收纳位置、随意摆放易磕碰损坏、取用耗时影响加工节拍的实际生产痛点。在实际机加工生产场景中，接触式探针是工件坐标系找正、加工尺寸在机检测、刀具磨损补偿的核心量具，日常加工流程里，操作人员需要频繁取用探针完成找正检测工序，使用完成后如果放置在工作台面或者工具柜中，不仅来回取放浪费辅助工时，探针的精密测头部分还容易被切屑刮蹭、切削液腐蚀，或是被移动的工件、夹具磕碰造成测头精度偏移，直接影响后续检测数据的准确性，严重时甚至会造成加工尺寸超差报废。这款支架采用分体式夹持固定结构，主体为红色绝缘工程材质基座搭配金属衬套夹持结构，基座部分设计了两个对称的沉头安装孔，可以通过内六角螺栓直接固定在铣床工作台边缘的T型槽旁，或是机床防护门内侧的闲置安装平面上，安装位置避开主轴加工行程范围，不会干涉刀具走刀路径与工件装夹操作，同时又处于操作人员伸手可及的操作范围内，取用和归位都十分便捷。夹持部分采用开口环抱式结构，内部镶嵌不锈钢耐磨衬套，刚好适配探针主体的金属杆身直径，夹持力度经过设计考量，既可以保证探针插入后不会因为机床振动出现松脱滑落，又能让操作人员单手即可完成插拔取用操作，不需要额外的锁紧解锁步骤，适配高频次的使用需求。支架尾部预留了螺旋线缆的走线让位空间，探针尾部连接的信号传输弹簧线可以自然垂落排布，不会出现线缆弯折、被切屑卡滞的问题，基座的安装孔位间距适配常规铣床的安装孔距标准，不需要对机床本体进行二次打孔改造，直接利用现有安装位即可完成装配。整体结构没有多余的复杂构件，所有棱角都做了圆弧过渡处理，不会在操作过程中剐蹭操作人员手部或是刮伤探针线缆，绝缘材质的基座还可以隔绝机床本体的杂散电流，避免电流对探针内部的精密传感元件造成信号干扰，保证探针检测时的数据传输稳定性。在实际使用中，这款支架可以让探针始终处于固定的待取用位置，操作人员完成找正操作后随手即可将探针插回支架归位，大幅缩短辅助操作的动线长度，同时完全将探针的精密测头部分抬离工作台面，避免切屑堆积、切削液浸泡带来的精度损耗，有效延长探针的使用寿命，稳定机加工检测环节的精度表现。
