钢筋上线性钢轨对中定位工装夹具

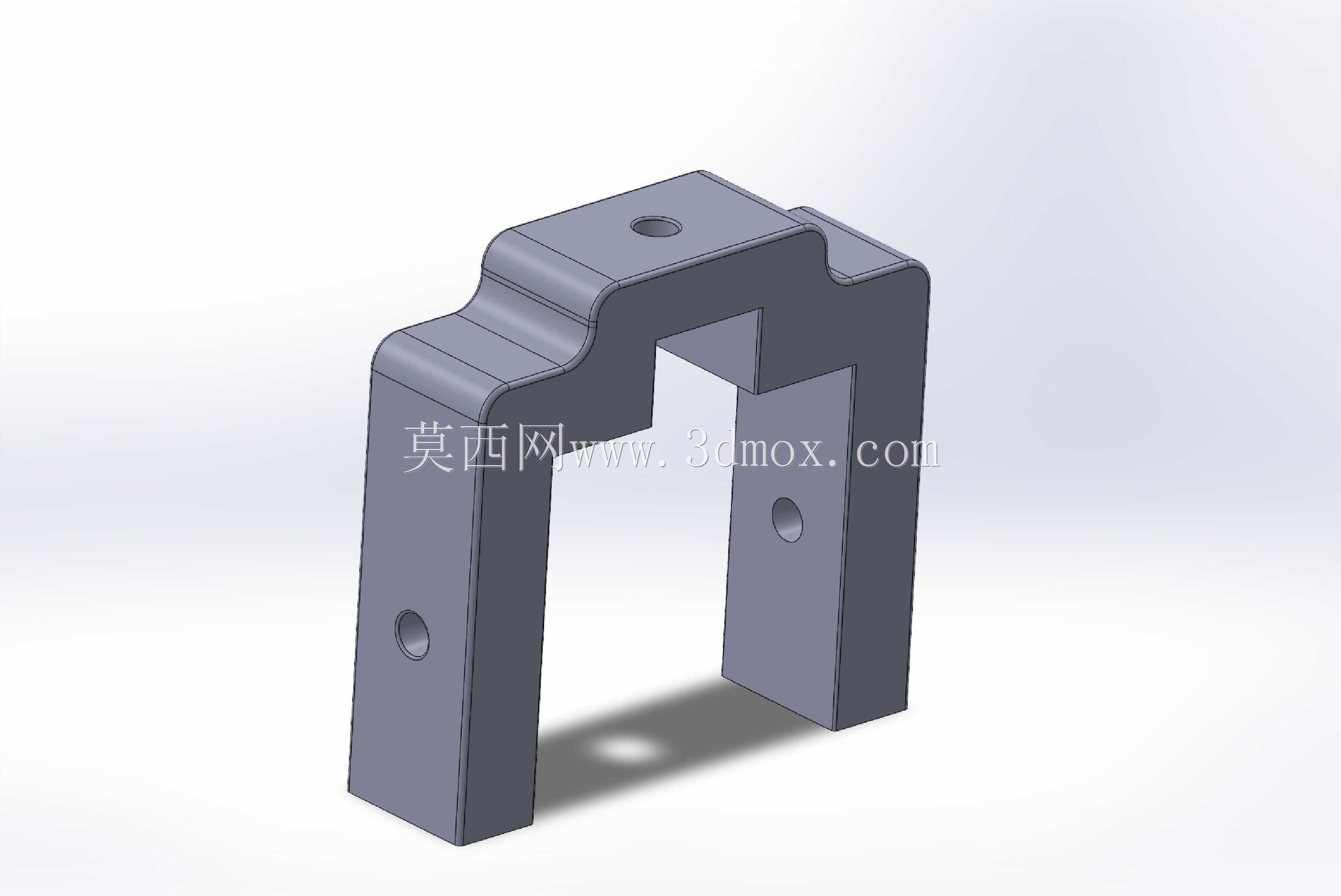

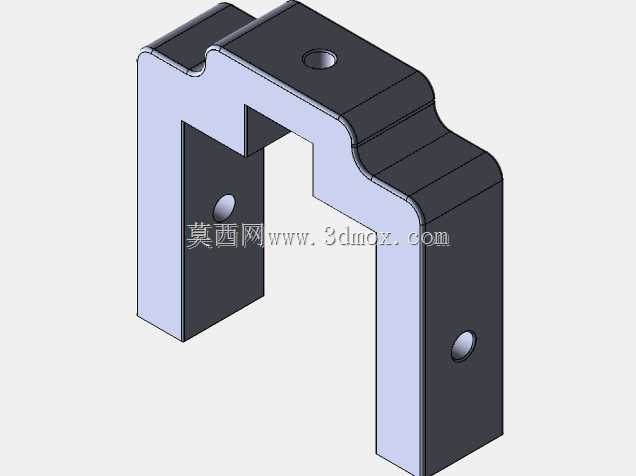

在现场轨道铺设、设备基座安装以及预制构件装配的施工场景中，常需要在35x35规格的方形钢筋构件上完成12mm线性钢轨的精准对中安装，传统作业多依靠人工借助卷尺、角尺反复测量对位，不仅效率低下，还容易出现钢轨偏斜、安装基准偏移的问题，直接影响后续线性导轨的运行精度，甚至会导致滑动部件卡滞、磨损加剧的情况，这款专用对中工具正是为解决这一现场施工痛点设计的。从功能特性来看，该工具采用门式跨装结构设计，整体为一体式刚性构件，使用时可直接跨卡在35mm见方的钢筋基体上，两侧竖直臂的内侧面与钢筋的两个侧边完全贴合，形成稳定的定位基准，无需额外测量即可自动找准钢筋的中心位置，工具顶部的定位结构与待安装的12mm线性钢轨轮廓匹配，能够快速将钢轨引导至钢筋的中心轴线上，确保钢轨安装后与钢筋的对中误差控制在极小范围内，大幅降低人工对位的误差风险。在设计思路上，这款工具优先考虑了现场作业的实用性与耐用性，整体结构无多余活动部件，避免了施工现场复杂环境下小零件脱落、结构卡滞的问题，构件上预留的多个安装孔既可以在对位完成后临时穿入紧固件将工具与钢筋、钢轨临时固定，防止浇筑或紧固过程中构件移位，也可以根据现场施工需求加装辅助定位销、压紧件，适配不同工况下的安装需求；结构的转角位置均做了圆弧过渡处理，既能够降低构件的应力集中，提升工具的抗磕碰、抗变形能力，也能避免施工过程中尖锐棱角划伤操作人员或刮伤钢轨表面。从安装边界与尺寸适配来看，该工具的内跨尺寸严格匹配35x35方形钢筋的外形尺寸，顶部定位槽的宽度与12mm线性钢轨的安装基准面完全契合，整体外形紧凑小巧，单人即可手持操作，无论是高空桁架上的轨道安装，还是狭小空间内的预制构件装配，都能够灵活使用，不需要搭配大型辅助设备，能够有效压缩单点位的对中作业时间，提升线性钢轨的安装一致性，尤其适合批量点位的钢轨铺设作业，能够从工装层面统一安装基准，减少人工操作的经验依赖，让不同操作人员都能快速完成高精度的对中作业，保障后续线性钢轨上滑动部件的运行平顺性，降低后期轨道调校的工作量。
