乘用式水稻插秧机钢架包装运输固定结构

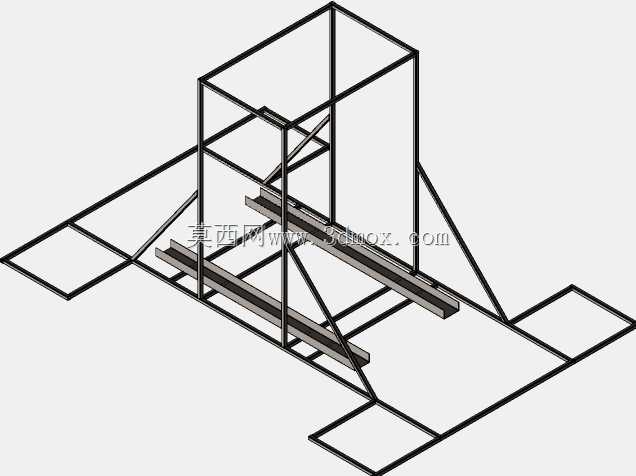

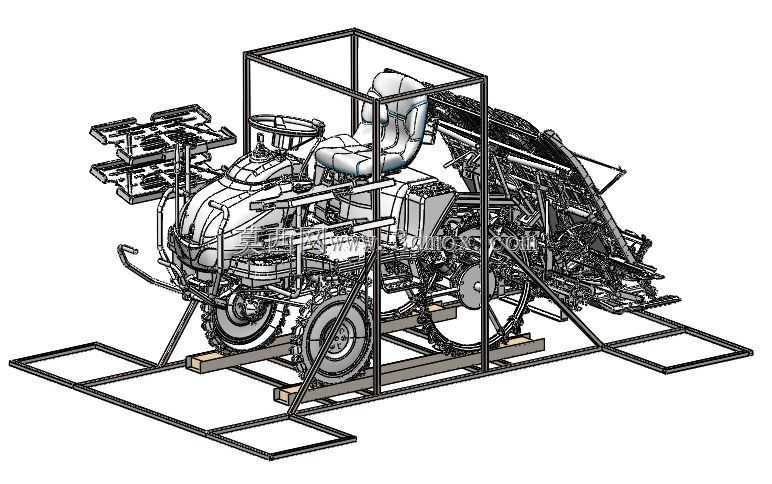

该结构针对乘用式水稻插秧机的长途跨区域运输场景设计，主要应用于农机成品出厂后的陆运、海运装载环节，解决农机整机运输过程中易发生位移磕碰、部件受外力挤压变形的问题，尤其适配出口运输中长周期、多装卸节点的防护需求。整套固定结构以标准型钢焊接成型，底部采用双层矩形框式承载底座，底座上设置与插秧机轮胎位置精准对应的木质垫块，垫块表面做防滑处理，可完全承托插秧机的四个行走轮，限制轮胎前后、左右方向的滑动位移，避免运输过程中轮胎晃动带动整机偏移。底座四周延伸出斜向支撑型钢，向上连接顶部的矩形防护框架，顶部框架完全罩住插秧机的驾驶舱、操作扶手及后部插秧作业机构，框架边缘做圆角打磨处理，防止尖锐边角刮蹭农机的塑料覆盖件与精密传动部件。整套钢架的安装边界完全匹配标准集装箱的内部装载尺寸，底部框架的长宽尺寸适配集装箱底板的托盘摆放标准，可直接配合叉车完成整套装载单元的转运，无需额外调整固定位置。设计过程中充分考虑了插秧机的整机重量分布，底部承载梁的排布对应农机的重心落点，在驾驶舱、发动机、后部插秧机构三个重量集中区域额外增设了横向加强筋，避免运输途中钢架受重压发生形变。斜向支撑的角度经过反复校核，既保证足够的结构支撑强度，又不会过度挤占空间，框架与农机外露部件之间预留了足够的缓冲间隙，可配合缠绕膜、缓冲泡棉完成进一步的防护包装。整套结构采用可拆卸式螺栓连接设计，收货方可快速拆解钢架，拆解后的型钢可重复回收用于其他同型号农机的运输包装，大幅降低单次运输的包装成本，同时钢架的焊接节点全部做满焊处理，表面喷涂防锈漆，适配海运过程中的高湿高盐环境，避免运输途中钢架锈蚀污染农机表面。
