瓶装产品自动化压合封盖设备结构设计

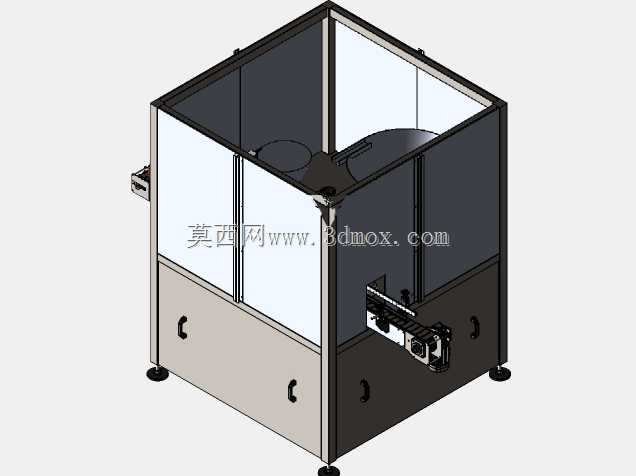

这款压盖设备主要面向食品饮料、日化洗护、医药制剂等行业的瓶装生产线后端封装工序，可适配圆形、方形等多种常规瓶型的铝盖、塑料防盗盖压合作业，能够直接对接前端灌装、旋盖工位的输送线，完成连续化的瓶盖压合紧固作业，替代传统人工敲击压盖的操作模式，大幅降低生产线人工操作强度，同时避免人工压盖带来的盖体歪斜、压合力度不均损伤瓶身或瓶盖的问题，有效提升瓶装产品封装工序的良品率与生产节拍。设备整体采用框架式封闭结构设计，下半部分为钣金柜体结构，预留了电气元件、气动控制组件的安装空间，柜体侧面设置带拉手的检修门，方便日常运维时快速排查内部气路、电路故障；上半部分采用透明防护板与铝型材框架组合的封闭护罩，既可以清晰观察内部压盖工位的运行状态，又能有效阻隔压盖作业过程中可能弹出的盖体碎屑，避免生产安全隐患，设备底部配置可调式支撑脚杯，可根据车间地面平整度调整设备水平度，保证运行过程中整机的稳定性，减少振动带来的压合位置偏差。设备前端设置输送对接接口，可直接与生产线的常规皮带输送线衔接，待压盖的瓶装产品随输送线进入设备内部工位后，定位机构会自动对瓶身进行居中定位，保证瓶身与上方压盖头的同轴度，随后压合机构通过气动驱动带动压头下行，以恒定的下压力将瓶盖平稳压合至瓶口的指定位置，压合完成后定位机构自动松开，成品随输送线流出设备进入下一工序。设计过程中充分考虑了不同规格瓶型的适配需求，压合行程、下压力度均可通过调节气动回路参数进行调整，无需更换复杂的工装配件即可在一定范围内适配不同高度、不同口径的瓶装产品压盖需求；内部的工位布局采用紧凑化设计，在保证各机构运行无干涉的前提下尽可能压缩设备整体占地空间，适配中小规模生产车间的场地安装边界，设备的气路、电路走线全部沿框架内部的线槽排布，避免走线外露带来的积尘、管线剐蹭损伤问题，延长设备整体的无故障运行周期。
