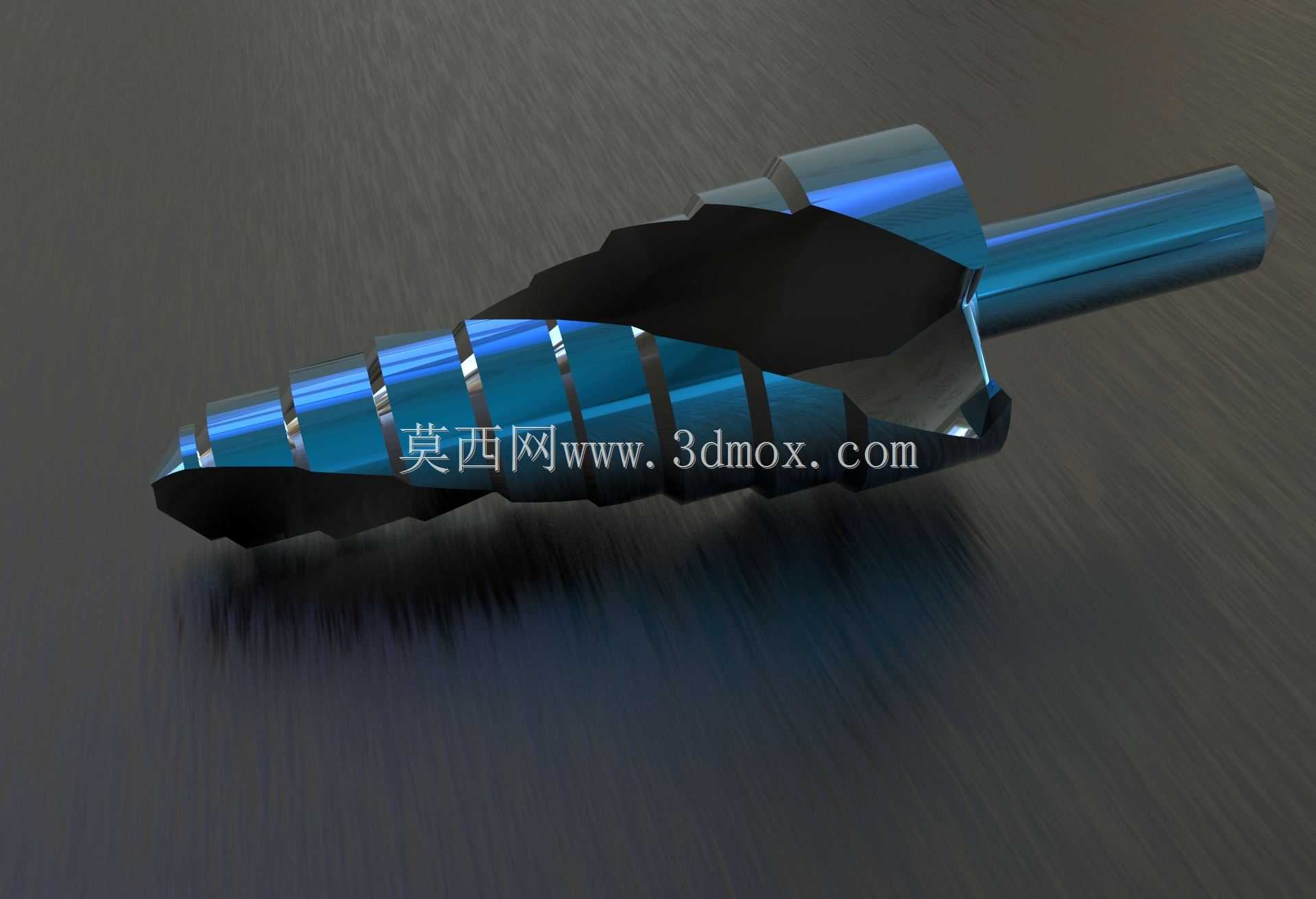

阶梯式锥形钻孔刀具结构设计

这款锥形阶梯钻头主要应用于金属薄板加工、管材开孔、设备安装现场扩孔等场景，在钣金加工、电气柜装配、五金维修、家装管线布设等作业中十分常用，能够替代多支不同直径的直柄麻花钻完成不同孔径的加工需求，减少作业过程中更换刀具的频次，降低多钻头携带管理的成本，尤其适合现场抢修、户外安装这类工具携带空间有限的作业场景。从实际用途来看，该钻头可在薄钢板、铝合金板、铜板、PVC板等多种材质上完成钻孔、扩孔、倒角工序，单次进给即可完成从定位小孔到目标大孔的逐级扩削，避免普通钻头扩孔时出现的孔位偏移、孔口毛刺多、孔径偏差大的问题，加工出的孔壁光滑无台阶，孔口边缘整齐，无需额外进行倒角修边处理，能有效提升现场加工的作业效率。在功能特性上，这款钻头采用多阶梯刃口设计，每一级阶梯对应一个标准加工孔径，切削刃采用螺旋排屑槽结构，排屑顺畅不易卡屑，能够减少切削过程中的热量堆积，延长刀具的使用寿命；直柄夹持结构适配绝大多数常规手电钻、台钻、钻床的夹头装夹需求，装夹后同轴度表现优异，高速旋转时抖动量小，能有效保障钻孔的位置精度。设计过程中，首先围绕薄材加工的痛点优化了钻尖定位结构，钻尖采用小顶角定心设计，接触工件瞬间即可完成定位，不会出现普通大顶角钻头在光滑薄板表面打滑跑偏的问题；每一级阶梯的刃口都做了后角优化，兼顾切削锋利度与刃口强度，既保证切削时进给阻力小，又能避免硬材质加工时出现刃口崩缺的问题；排屑槽的螺旋角度经过反复调整，能够让切屑顺着槽体顺畅排出，不会在阶梯位置堆积刮伤已加工的孔壁。外形尺寸方面，这款钻头的直柄部分采用标准等径设计，适配常规10mm及以上夹持范围的钻夹头，整体长度控制在常规手持作业的舒适区间，既保证足够的钻孔深度，又不会因为长度过大导致手持作业时稳定性不足；最大加工直径覆盖日常安装作业常用的孔径范围，每一级阶梯的直径差按照常用标准孔径设置，能够满足绝大多数薄材安装的开孔需求，安装边界上无需额外配置专用夹具，普通手持电钻装夹后即可直接作业，对作业场景的适配性极强，无论是固定工位的台钻加工，还是高空、狭窄空间的手持钻孔作业都能适用。
