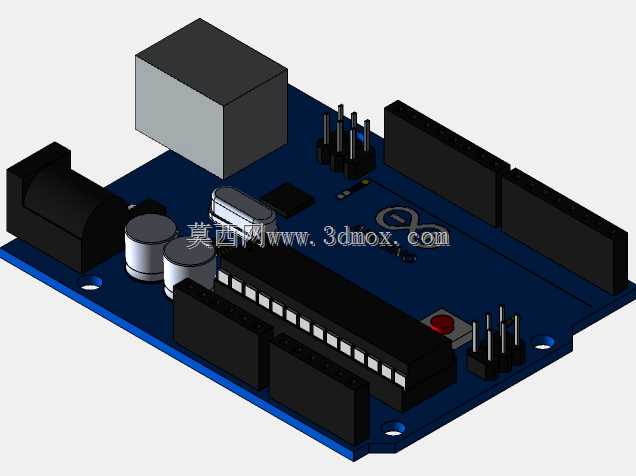

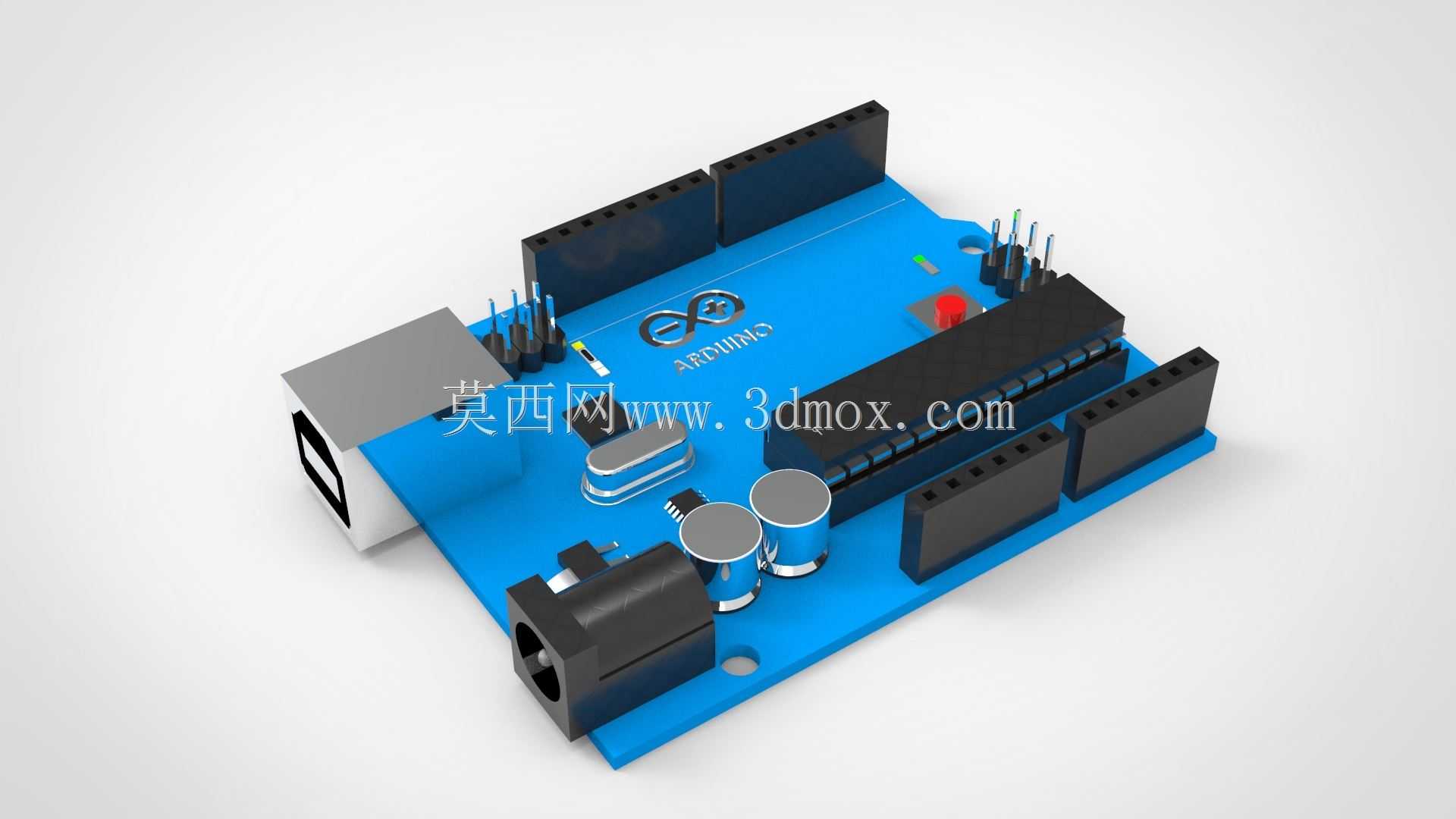

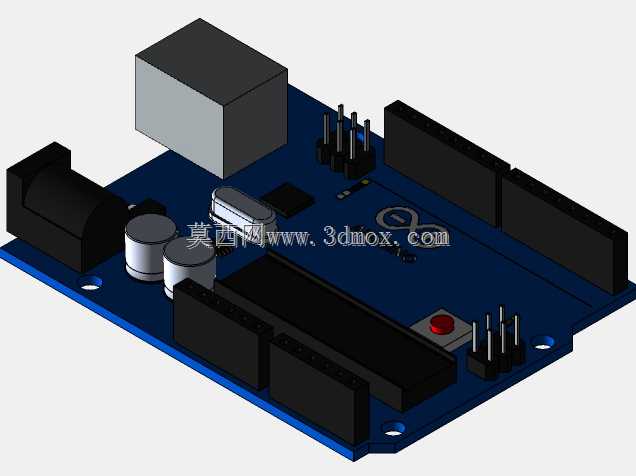

Arduino Uno开源控制板结构设计

　　在嵌入式开发、小型自动化设备改造、创客项目落地的场景里，这类控制板是最常用的核心载体，很多教学演示装置、小型智能工位的信号采集与指令输出，都依托这类板卡完成底层逻辑承载。做这个结构设计的时候，首先要考虑的是实际使用中的安装兼容性，板卡整体采用矩形布局，边缘预留的安装孔位完全匹配通用原型固定座的孔距，不管是装在亚克力实验台架上，还是嵌入小型设备的电控仓内，都不需要额外做转接支架，能直接通过M3铜柱完成固定，安装边界预留了足够的插拔空间，不会出现周边结构件挡住USB接口、电源接口的情况。板上的元件布局完全顺着实际接线的操作逻辑排布，电源输入接口放在板边最外侧，外接直流电源的时候不用掀开其他接线就能直接插拔，USB接口紧邻电源口，

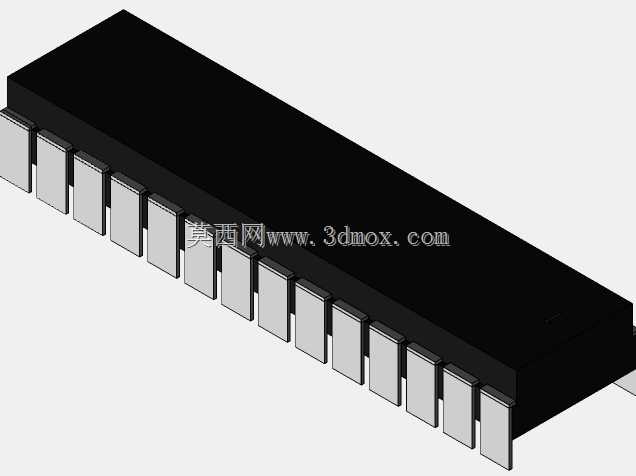

　　连接电脑烧录程序的时候走线不会和其他信号线缠绕。排针的排布完全遵循标准接口定义，数字IO口、模拟输入口分组排列，每组排针旁边都预留了丝印标识的位置，实际接线的时候不用反复查引脚定义，顺着丝印就能快速接好传感器、执行器的线路。板上的核心处理芯片放在板卡中部区域，周边的电容、晶振都按最短布线距离排布，既减少了信号干扰，也让板上的散热空间更均匀，长时间连续运行的时候不会出现局部积热的问题。复位按键放在容易触碰但又不会误触的位置，距离板边有一定距离，日常搬运、插拔接线的时候不会误碰导致程序重启，需要手动复位的时候伸手就能按到。电源指示灯、状态指示灯都放在板卡边缘的可视区域，设备上电、程序运行的时候不用凑到板卡跟前，

　　站在工位旁就能直观看到运行状态。做结构建模的时候，每个元件的高度都做了精准匹配，最高的排母元件高度和电源接口高度保持一致，上面叠加扩展板的时候能完全平行贴合，不会出现某一侧元件过高顶起扩展板导致接触不良的情况。板卡的边角做了小圆弧处理，拿取的时候不会划手，也不会因为尖锐边角刮伤设备内部的其他线束。在实际的项目应用里，不管是做小型机械臂的运动控制，还是做环境监测装置的数据采集，抑或是教学场景里的电子电路实验，这个结构设计都能适配绝大多数使用需求，不需要对板卡做二次结构修改就能直接集成到设备里。建模的时候还考虑了不同批次元件的公差余量，电容、接口类元件的安装位预留了微小的调整空间，哪怕不同供应商的元件尺寸有细微偏差，

　　也能顺利完成焊接装配，不会出现卡件、装不上的问题。板上的电源回路区域做了加宽的走线空间对应结构预留，大电流供电的时候不会因为载流不足出现压降问题，信号回路的结构避让也做了充分考虑，强弱电区域的结构分隔清晰，减少了信号串扰的可能。
