环形手持淋浴喷头结构设计方案

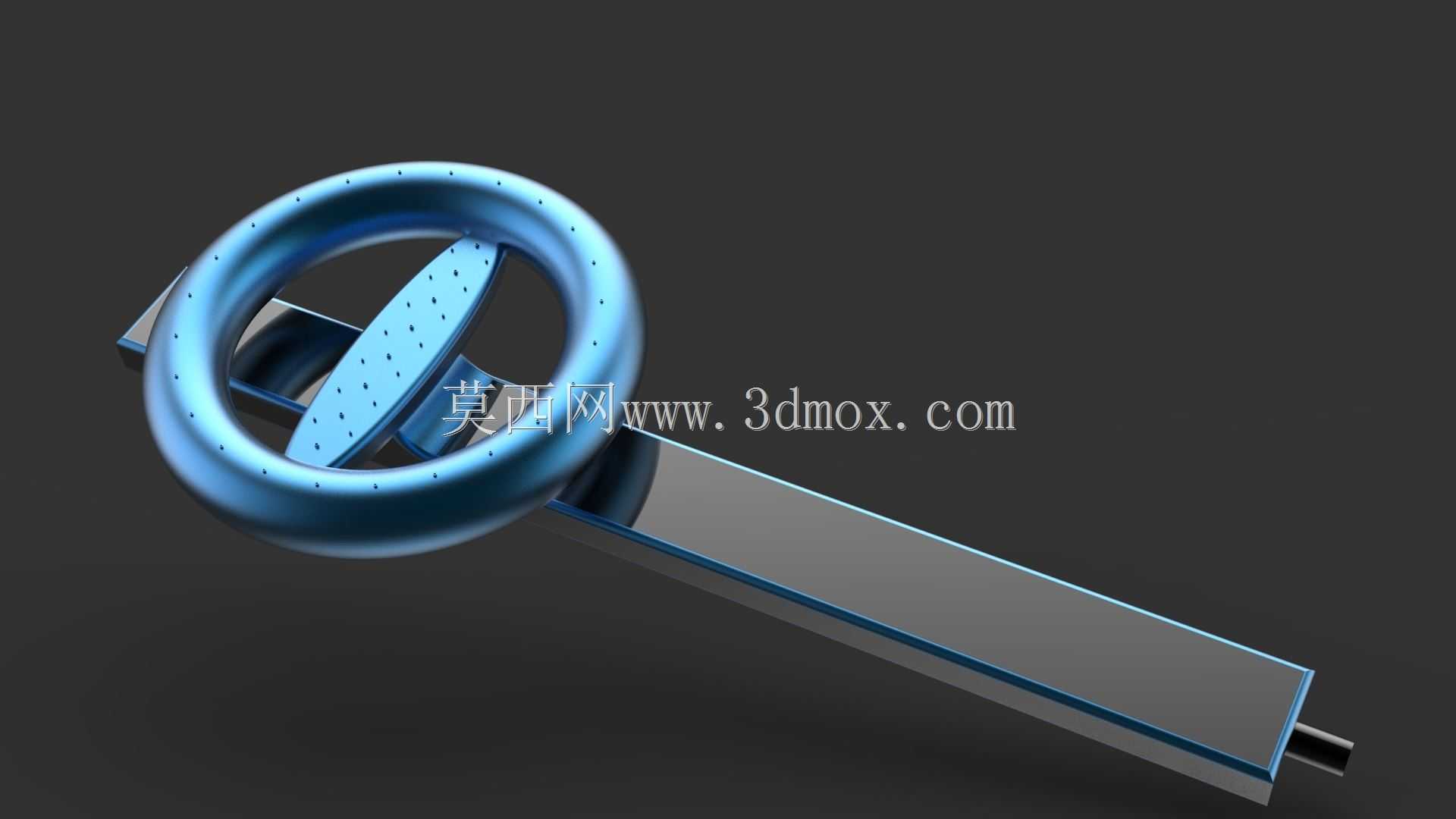

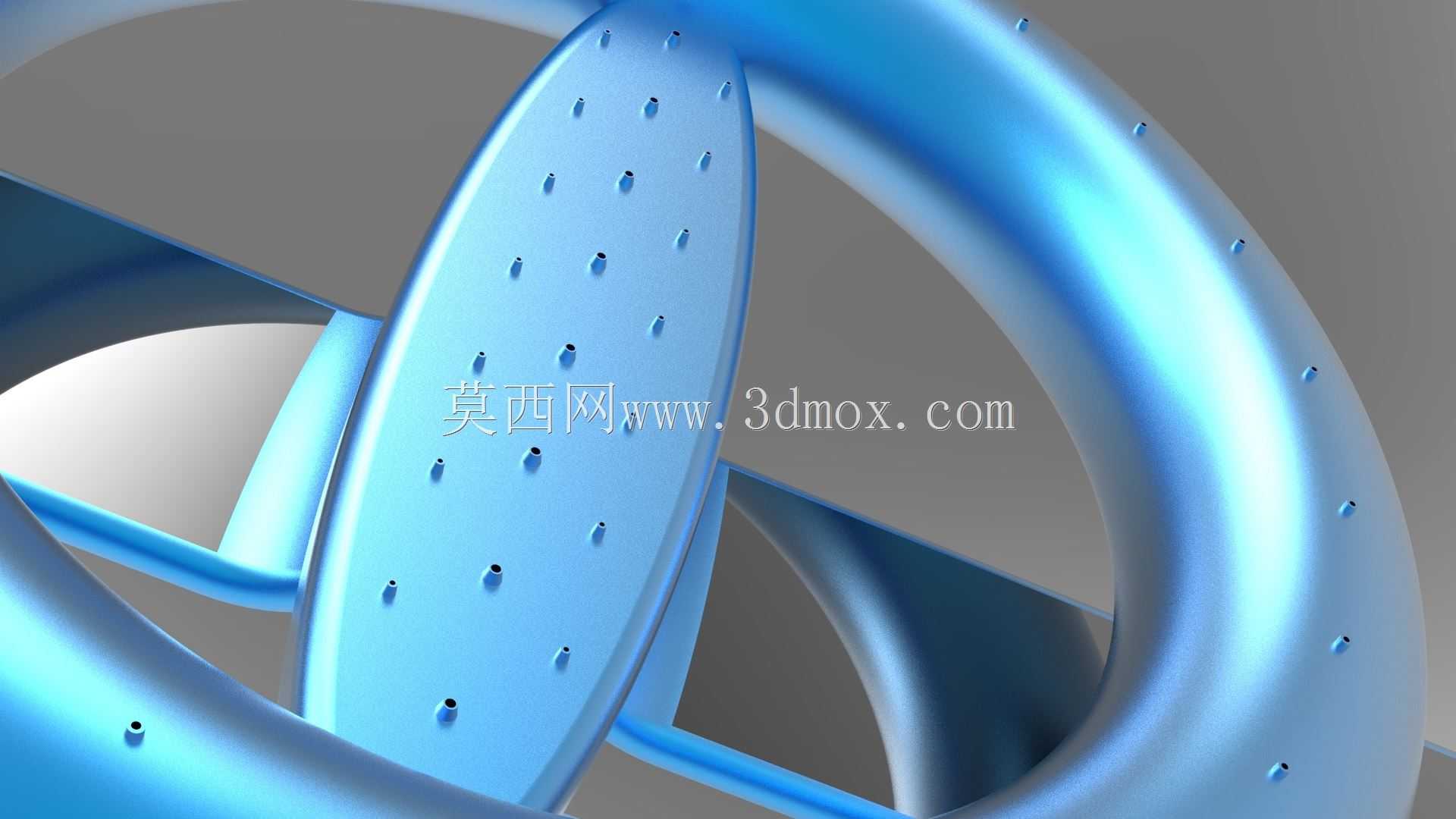

　　这款环形手持淋浴喷头的结构设计，首先要匹配日常卫浴场景的实际使用需求，不管是家庭卫生间淋浴区、公共浴室隔间还是酒店客房卫浴空间，手持类淋浴部件的握持手感、出水覆盖范围、水流均匀度都是核心考量点。不同于传统圆形平板手持花洒的结构，这款产品采用环形闭合的主体框架，中间设置椭圆形出水面板，出水孔采用矩阵式排布，单孔孔径控制在0.8-1.2mm区间，孔位沿面板长轴方向对称分布，既保证出水时的水流覆盖面积能覆盖成年人肩背宽度，又能避免单孔流量过大造成的水资源浪费，同时矩阵排布的孔位在出水时能形成均匀的水幕，不会出现局部水流过强或断流的情况。

　　从结构设计的思路来看，首先要处理的是内部流道的均压问题，环形主体的内部流道需要做圆弧过渡，避免直角转角造成的水流紊流，进水接口设置在环形结构的下端握持位置，和标准G1/2卫浴软管接口匹配，进水端内置的均流腔能将进水压力均匀分配到整个环形流道，再输送到中间出水面板的各个出水孔，即使在0.1-0.3MPa的常规市政供水压力区间内，也能保证每个出水孔的流量差控制在10%以内，不会出现边缘孔位水压不足、中心孔位水流过激的问题。握持区域的结构做了弧度收窄处理，截面采用符合人体工学的椭圆造型，表面做防滑纹理预留位，实际使用时握持的贴合度更好，即使沾有沐浴露泡沫也不容易打滑脱手。

　　外形尺寸方面，整个环形主体的外径控制在120mm左右，中间出水面板的长轴尺寸为85mm、短轴尺寸为45mm，握持段的长度为110mm，整体重量控制在180g以内，长时间手持使用不会产生明显的负重感。安装边界上，产品的进水接口位置和常规手持花洒的安装尺寸完全兼容，不需要对现有淋浴软管、墙面固定支座做额外改造，直接替换原有手持花洒即可完成安装，墙面支座的卡位尺寸匹配32-35mm直径的握持段，放置时的卡合力度合适，取放都不会出现卡滞或容易脱落的问题。

　　结构细节上，出水面板和环形主体的连接采用超声波焊接工艺预留位，接缝位置做密封槽设计，装配后能承受0.5MPa的水压测试不出现渗漏，出水孔采用一体注塑成型的硅胶孔位，日常使用时如果出现水垢堵塞，只需要用手指轻揉孔位即可将水垢挤出，不需要额外的工具清理，维护难度很低。环形框架的边缘全部做R2以上的圆角处理，没有尖锐的棱角，使用过程中即使磕碰也不会造成划伤，表面处理预留了电镀、哑光磨砂等不同工艺的适配层厚度，能匹配不同风格的卫浴装修需求。

　　实际使用场景中，这款环形结构的手持花洒除了常规的淋浴冲洗功能，环形的中空结构还能在冲洗长发时让水流从环形中间穿过，减少头发缠绕在花洒上的问题，同时较大的出水覆盖范围能缩短全身冲洗的时间，在公共浴室等使用频次较高的场景下，耐用的结构设计也能降低日常维护的频率，减少配件更换的成本。内部流道的设计还预留了节水片的安装位，可以根据使用需求加装不同流量的节水片，满足不同场景下的节水要求，比如公共场景可以加装6L/min流量的节水片，家庭使用可以选择9L/min的常规流量配置，适配性更强。
