T型三通软管快插接头结构设计

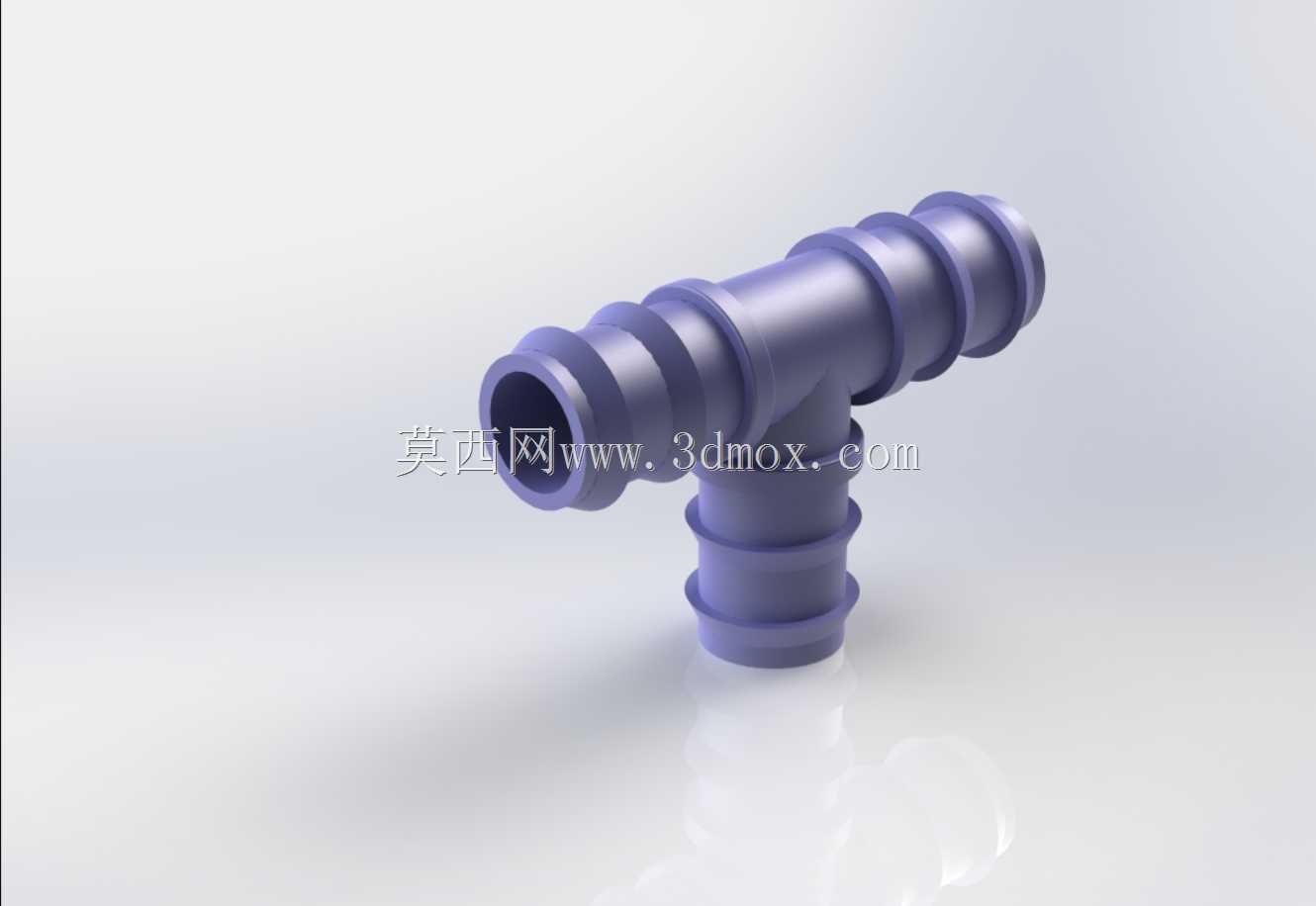

　　这类T型三通软管接头在民用给排水、小型灌溉系统、实验流体管路、车载低压油路、气动控制回路里都有大量应用，核心作用是实现单路流体向两个支路的分流，或是将两路介质汇流到单路主管路中，属于低压流体输送系统里最常见的管路连接件之一。从结构设计来看，三个接口全部采用宝塔式倒刺结构，这种结构的核心逻辑是依靠接头外壁的环形凸棱，在软管套接后卡入软管内壁，配合喉箍扎紧后可以实现可靠的密封与防脱，不需要额外加工螺纹或者焊接，装配效率远高于硬管接头，尤其适合壁厚1.5-3mm的PVC、橡胶、硅胶类柔性管路。设计时首先要确定三个接口的通径一致性，这款接头三个接口通径完全相同，属于等径三通结构，适配同规格的软管连接，避免出现通径突变带来的流阻陡增问题。

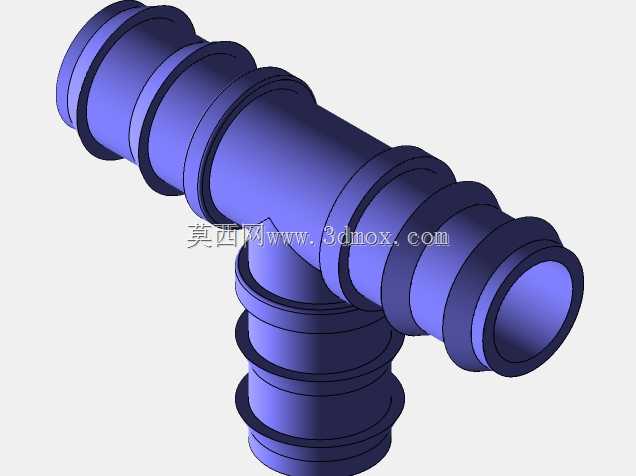

　　接头的主体转角位置做了大圆弧过渡，没有直角锐边，一方面是注塑成型时可以避免应力集中，提升接头整体的承压能力，另一方面流体在转角处的流动更平顺，减少湍流带来的噪音与压损，在输送带微小颗粒的流体时，也不容易在转角位置出现沉积堵塞。每个宝塔凸棱的设计都有明确的工程考量：凸棱的导向端做了15度的倒角，方便装配时软管可以顺畅套入，不需要额外涂抹润滑脂也能快速装配；凸棱的止退侧是垂直于接头轴线的直角面，当软管受到轴向拉拽力时，这个直角面会紧紧咬住软管内壁，拉拽力越大咬合越紧，不会出现软管脱开的问题。相邻两个凸棱之间的凹槽深度控制在1.2mm左右，这个尺寸刚好可以容纳软管被扎紧后嵌入的形变部分，配合喉箍锁紧后，

　　密封面的接触压力均匀分布在多道凸棱上，即使在0.6MPa的工作压力下也不会出现渗漏。接头的三个接口轴线互相垂直，T型布局的重心落在中间交汇位置，安装后管路的受力更均匀，不会因为单侧管路的重量导致接头歪斜。安装边界方面，这类接头不需要预留太大的操作空间，只需要保证三个方向的软管有足够的弯曲半径，避免软管在接头根部出现死折，通常软管的弯曲半径不小于软管外径的4倍就可以保证长期使用不出现折损。在实际选型时，需要确认接头的材质与输送介质的兼容性，常规PP材质的接头适合常温水、压缩空气、无腐蚀性的低压流体，如果输送弱酸碱或者高温流体，需要更换对应耐候材质的同结构接头。建模过程中，主体部分采用旋转特征生成基础轮廓，

　　再通过圆周阵列生成三个方向的宝塔凸棱结构，中间交汇位置做布尔合并后做圆角处理，整个模型没有细碎的特征，既符合注塑成型的拔模要求，也能在装配仿真时准确模拟与软管的配合关系，不会出现特征干涉的误判。在管路系统装配时，这类接头可以快速完成管路的分支改造，不需要对原有管路做大量改动，尤其适合设备改装、临时管路搭建的场景，相比硬管焊接或者螺纹连接的三通，装配时间可以缩短70%以上，而且后期维护拆卸也更方便，只需要松开喉箍就可以拔下软管更换部件，不会破坏原有管路的完整性。需要注意的是，这类宝塔接头不适合高压管路使用，工作压力通常不超过1MPa，而且必须配合喉箍或者钢丝扎紧使用，不能仅依靠软管自身的弹性实现密封，在长期使用过程中要定期检查扎紧位置的老化情况，避免软管蠕变导致的密封失效。
