SolidEdge生成式设计三角支撑安装支架

　　这类带三角加强结构的安装支座，在轻工自动化输送线、小型物料分拣设备的侧边辅件安装场景里应用十分普遍，日常用来固定光电检测传感器、小型导向滚轮、管线固定卡扣这类轻量化负载部件，也可作为小型气动元件的侧装承载基座，替代传统焊接式角铁支架，减少现场焊接的工序与形变问题。从实际使用的工况来看，这类支架需要承受垂直方向的静载荷，同时要抵消设备运行时带来的小幅侧向振动，因此结构设计上不能只追求轻量化而忽略刚性冗余。

　　设计阶段首先要锁定安装边界：底部的方形安装法兰预留四个沉头安装孔，孔位适配常用的M6内六角螺栓，法兰厚度根据常规负载设定在8mm，保证螺栓锁紧时不会出现法兰面翘曲；上部的立板顶端预留一个贯穿的铰接安装孔，用来穿装销轴连接被支撑部件，孔位做了局部加厚处理，避免销轴长期转动磨损后出现孔位失圆。立板与底部法兰之间的加强结构采用生成式设计逻辑优化，没有采用传统的等厚度直角筋板，而是结合仿生的传力路径做了结构拓扑优化，把材料集中在应力传递的主路径上，去除了非受力区域的冗余材料，相比同载荷等级的传统焊接支架，整体重量降低了近三成，同时应力集中系数控制在许用范围内，长期受交变载荷时不容易出现筋板根部的疲劳开裂。

　　从结构细节来看，支架的所有棱边都做了R2-R3的圆角过渡，一方面是生成式设计自然形成的平滑传力路径，避免直角位置的应力集中，另一方面也能减少安装调试过程中尖锐棱边划伤操作人员的风险。底部法兰的安装孔做了沉头设计，螺栓锁紧后头部完全沉入法兰面内，不会突出平面影响支架与安装基面的贴合度，安装基面的平面度控制在0.1mm以内，保证安装后支架不会出现倾斜偏移。上部铰接孔的内壁预留了0.2mm的机加工余量，实际生产时可以通过铰孔工艺保证孔的尺寸精度与表面粗糙度，适配标准销轴的配合公差，减少转动时的旷量。

　　这类支架的安装适配性较强，既可以通过底部法兰固定在铝型材框架的T型槽面上，也可以安装在钢板焊接的设备机架立面，安装时不需要额外做配对加工，只要保证安装基面平整即可完成固定。在实际选型时，需要根据被支撑部件的重量与振动幅度校核承载能力，这款支架的额定静载荷可以达到15kg，在带小幅振动的工况下建议搭配防松垫圈使用，避免长期运行后螺栓出现松动。生成式设计的结构在做有限元校核时，重点关注筋板与法兰、立板连接位置的应力分布，通过调整拓扑优化的载荷边界条件，保证最大应力值低于所选材料的屈服强度，通常这类支架选用6061铝合金做机加工成型，或者采用PA66加玻纤材料做3D打印快速打样，小批量生产时也可以采用熔模铸造工艺做钢制件，适配不同的载荷与成本需求。

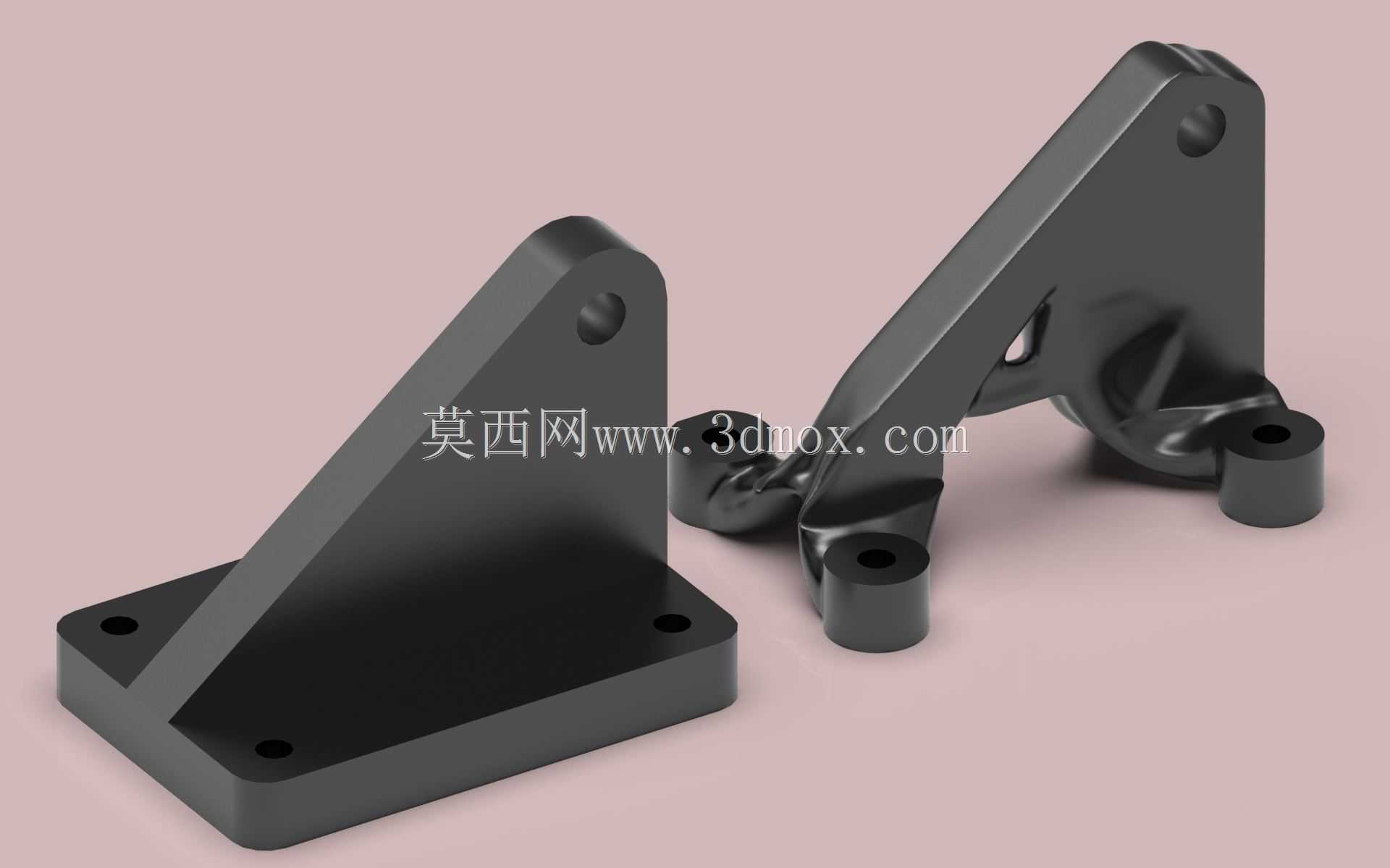

　　不同于传统的等厚度筋板支架，这款生成式设计的支架在侧向受力时的形变控制更优，因为加强筋的走向完全贴合主应力迹线，材料的利用率更高，不会出现传统筋板局部材料冗余、局部强度不足的问题。在做三维建模过程中，需要先确定上下安装点的位置尺寸、安装孔的规格、整体的高度与宽度边界，再导入生成式设计模块，设定好固定约束位置、载荷的大小与方向、材料的属性参数，通过算法迭代生成最优的结构构型，之后再对生成的结构做工艺性修正，比如添加安装孔的沉头结构、调整棱边圆角大小、保证各个加工面的刀具可达性，避免生成的结构出现无法加工的封闭内腔或者过小的内圆角。实际生产中如果采用CNC加工，要注意结构的拔模角度与刀具避让空间，生成式结构的曲面虽然复杂，但通过三轴加工中心配合合理的走刀路径完全可以完成加工，不需要特殊的五轴设备，能够控制加工成本。如果是用于腐蚀性较强的工况，还可以在支架表面做阳极氧化或者喷塑处理，提升防锈耐腐蚀能力，延长在潮湿或者多粉尘环境下的使用寿命。
