DIY二氧化碳激光加工运动机架结构

这套DIY二氧化碳激光加工机架，主要面向个人加工、小型工作室的非金属材料加工场景，可覆盖亚克力切割、木板雕刻、皮革面料裁切、纸质工艺品打样等常见加工需求，适配中小幅面的加工幅面需求，能够满足个人创作者、小型加工坊的日常轻量加工使用，相比商用成品激光设备，这套机架预留了充足的改装调整空间，使用者可根据自身加工需求搭配对应功率的激光发生模组，灵活调整加工参数适配不同材质的加工要求。

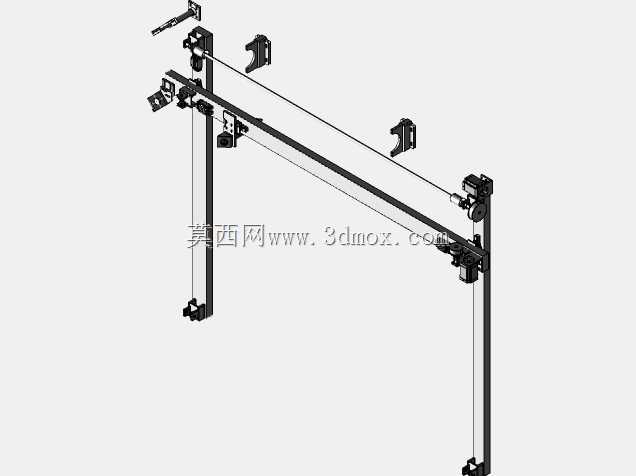

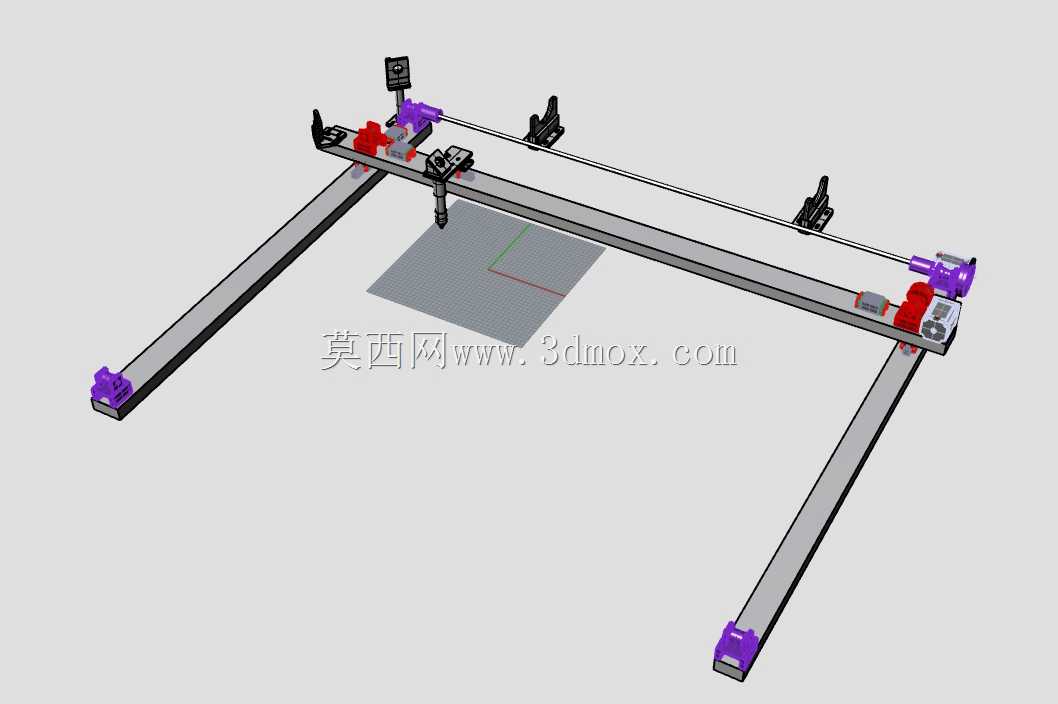

从功能特性来看，这套机架采用龙门式双轴运动结构，横向长导轨作为X轴运动载体，搭载激光头的移动滑座可沿横向导轨完成左右方向的进给运动，纵向双平行导轨作为Y轴运动载体，带动整个龙门横梁完成前后方向的进给运动，两个方向的传动均采用同步带传动结构，兼顾运动顺滑度与传动精度，能够保证激光头在加工平面内的走位精度，避免加工过程中出现走位偏移、线条错位的问题。机架两端的传动端预留了电机安装位，可适配常用的步进电机完成驱动安装，导轨两端设置了物理限位结构，防止滑座运动超程脱轨，提升设备运行的安全性。

在设计思路上，这套机架优先考虑DIY组装的便捷性，所有结构件均采用模块化设计，导轨、横梁、传动组件、安装座都可单独拆分，使用者无需复杂的专用加工设备即可完成整机组装，结构件的安装孔位均做了标准化设计，可兼容市面上常见规格的铝型材、同步轮、导轨滑块等标准五金件，后期维护更换配件的成本更低。设计过程中充分考虑了运动部件的受力平衡，龙门横梁采用轻量化但刚性充足的结构设计，既避免横梁过重导致运动惯性过大影响加工精度，也能保证长时间运行不会出现横梁形变下垂的问题，激光头安装滑座预留了多组安装孔位，可适配不同规格的激光聚焦模组、气嘴组件，也可根据需求加装红光定位、高度调节等附加功能模块。

从安装边界来看，这套机架的整体占地尺寸适配常规的工作台摆放，无需额外定制专用安装台架，底部支撑脚预留了固定孔位，可直接固定在工作台面提升整机运行稳定性，各运动部件的走线位置预留了走线槽空间，可将传动电机、激光模组的线路规整收纳，避免运动过程中线路拖拽干涉走位。整机的运动行程覆盖常见的小幅面加工需求，既不会因为尺寸过大占用过多工作室空间，也能满足常规尺寸工艺品、加工件的幅面要求，安装过程中仅需校准双纵向导轨的平行度、X轴与Y轴的垂直度，即可保证整机的运动精度，降低了DIY组装的调试难度。
