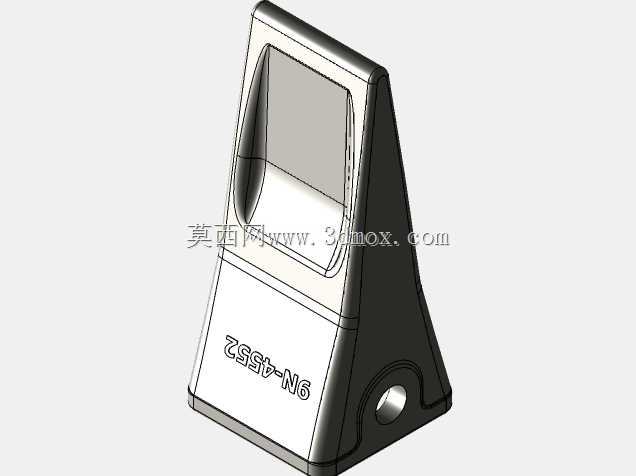

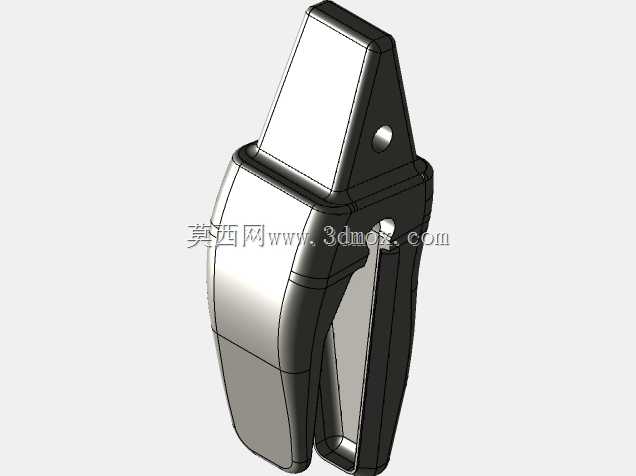

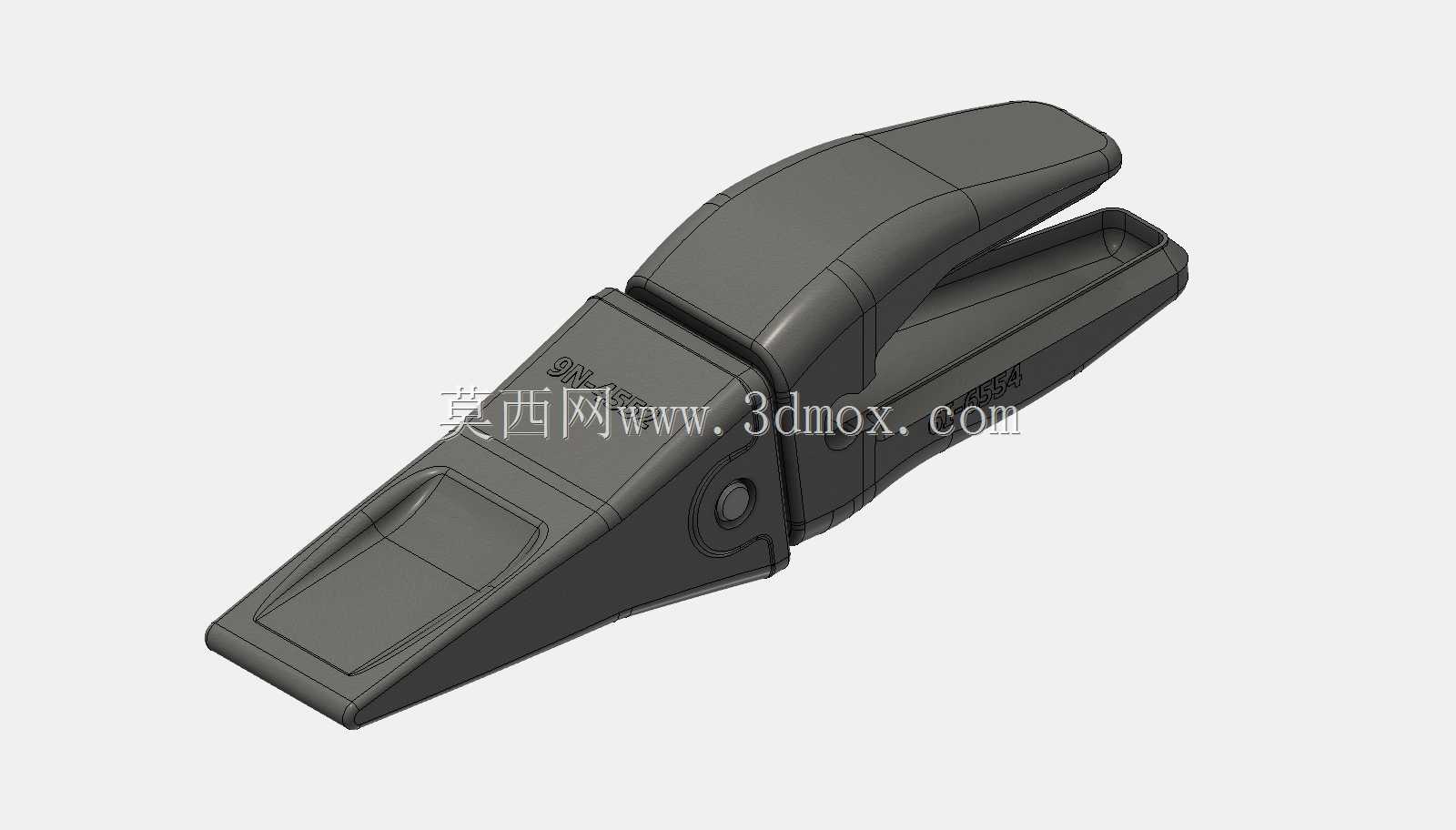

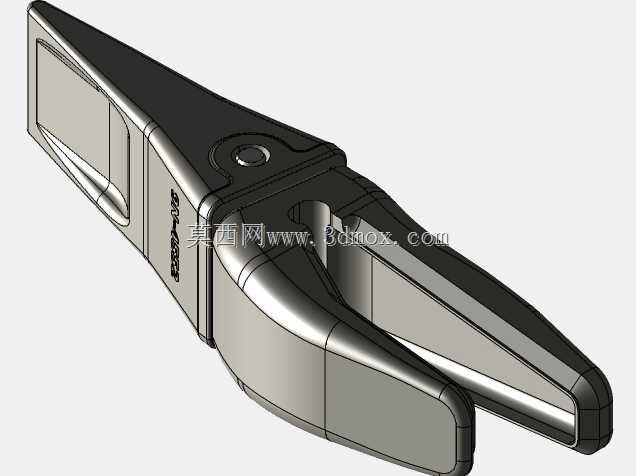

卡特彼勒J550挖掘机斗齿适配锁紧组件

该锁紧组件是挖掘机铲斗斗齿的核心配套固定部件，主要应用于矿山开采、土石方作业、基建施工等重载作业场景下的卡特彼勒J550型铲斗，承担斗齿与斗座之间的锁止定位功能，可避免作业过程中斗齿受冲击载荷出现松脱、移位甚至掉落的问题，直接影响铲斗的作业可靠性与连续作业时长。在实际施工作业中，挖掘机铲斗需要持续承受矿石、硬土、岩石的冲击与摩擦载荷，斗齿作为直接接触作业介质的易耗部件，需要定期更换维护，这套锁紧组件的设计核心就是在保证锁止可靠性的前提下，兼顾斗齿更换的便捷性，减少设备停机维护的时间成本。从功能特性来看，该组件采用楔面自锁结构设计，当铲斗切入作业介质时，作业载荷会通过斗齿传递到锁紧销与锁紧垫块上，楔面结构会随着载荷增大进一步提升锁止紧度，不会因为持续的振动、冲击出现松脱；组件表面做了适配重载工况的结构强化，棱角位置均做了圆弧过渡处理，避免应力集中导致的部件断裂，整体采用高强度合金钢的适配结构设计，可匹配对应型号斗齿的耐磨性能要求，不会出现锁件先于斗齿失效的情况。在设计思路上，该组件完全匹配J550型号斗齿与斗座的安装槽尺寸，整体采用楔形插装的结构逻辑，不需要额外的螺栓、卡簧等零散紧固件，安装时只需要将锁紧垫块对准斗齿与斗座的对齐卡槽，打入锁紧销即可完成固定，拆卸时仅需要从反向打出销体即可完成斗齿的更换，操作简单，适合野外作业场景下的快速维护。从安装边界来看，该组件的外形完全贴合斗齿与斗座的预留安装空腔，突出斗体表面的部分做了斜面导料处理，不会在铲斗收料、卸料过程中挂住渣土、碎石，减少额外的作业阻力；销体的端部做了沉头设计，安装后不会突出于斗齿侧面，避免作业过程中销体被硬物磕碰导致变形，影响后续拆卸维护。整套组件的结构紧凑，没有多余的冗余结构，各个配合面的公差匹配经过优化，既保证安装时的顺畅度，又不会存在过大的配合间隙导致作业过程中出现窜动异响，可有效缓冲斗齿作业时传递到斗座的冲击载荷，延长斗座的整体使用寿命，降低铲斗整体的维护成本。
