伊顿标准C61型液压管路钎焊法兰结构

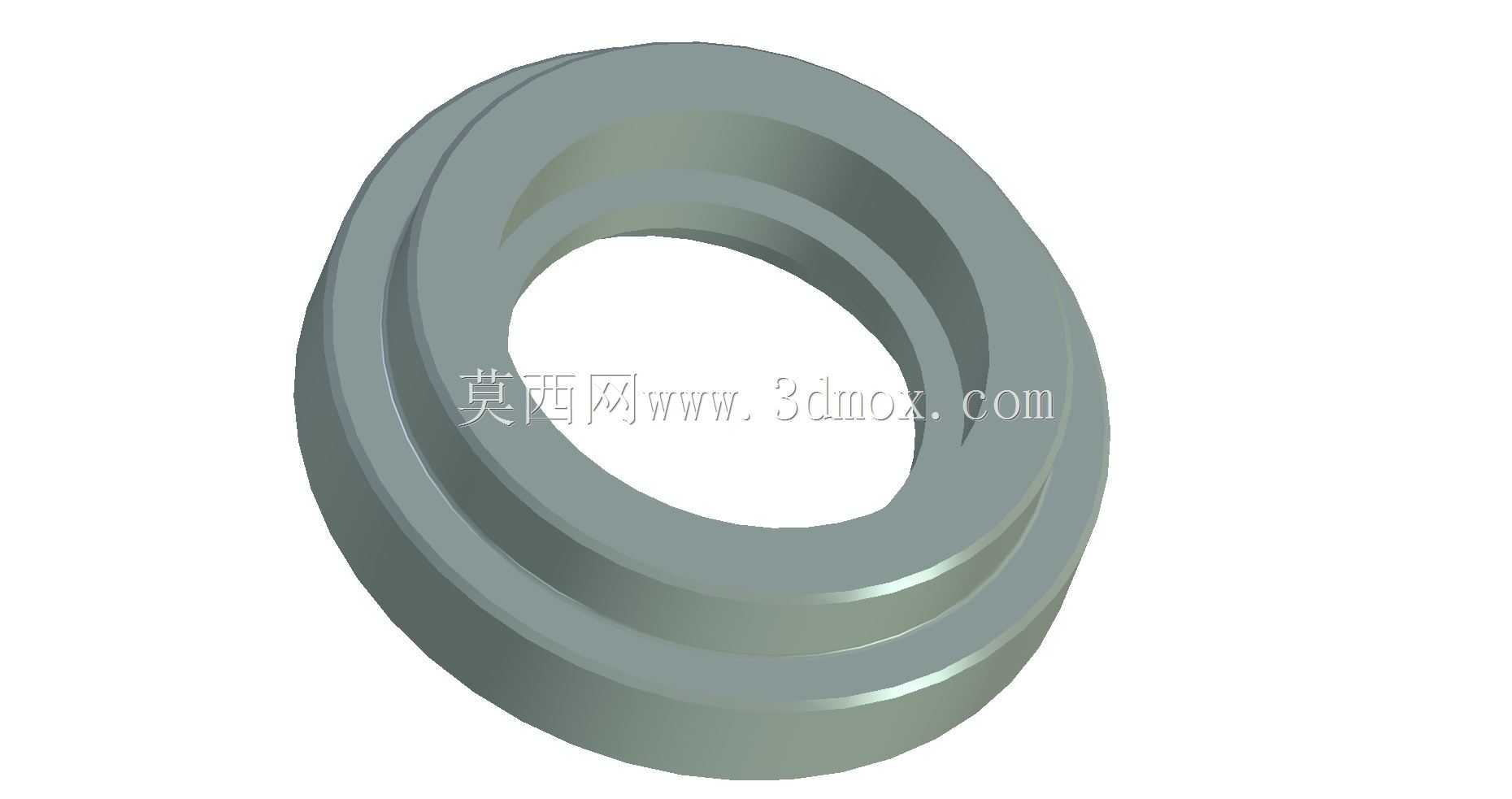

　　在中高压液压系统的管路布设场景中，法兰连接的可靠性直接决定整套液压回路的密封稳定性与承压能力，尤其是行走机械、重型锻压设备、大型注塑机这类存在持续振动、管路冲击载荷的工况下，普通螺纹管接头的抗振性能、通流效率往往难以满足长期使用需求，钎焊式法兰正是针对这类场景开发的管路连接元件。这款对应伊顿C61标准的钎焊法兰，核心作用是实现液压钢管与阀块、泵组、油缸等液压元件端口的刚性连接，相比传统的扩口式、卡套式管接头，它的连接接触面积更大，承压等级更高，在通径25mm以上的大流量液压回路中应用十分普遍。从结构设计逻辑来看，这款法兰采用阶梯式环形本体结构，内侧设置与适配钢管外径匹配的承插孔，安装时将钢管插入承插孔深度到位后，

　　通过钎焊工艺实现法兰与钢管的冶金结合，完全避免了卡套接头长期受振后出现的切割环松弛、密封失效问题；法兰本体的密封面采用平面密封结构，配套对应规格的O型圈即可实现端面静密封，不需要额外加工密封锥面，加工精度要求更易控制，装配时只要保证法兰端面与对接元件端面平行、螺栓锁紧力矩均匀，就能实现无泄漏连接。在实际选型匹配过程中，需要重点关注法兰的安装边界尺寸：首先是法兰本体的最大外径，它决定了对接位置需要预留的操作空间，尤其是在阀块集成度较高、管路排布密集的阀岛区域，法兰外径过大很容易出现相邻法兰干涉、扳手操作空间不足的问题；其次是法兰的总厚度，这个尺寸直接关联连接螺栓的长度选型，螺栓过长会导致螺纹啮合深度不足，过短则无法达到规定的锁紧力矩，

　　容易在压力冲击下出现松脱；再者是内侧承插孔的内径公差，这个尺寸需要与适配钢管的外径公差做匹配，间隙过大会导致钎焊时焊料流淌不均匀，出现焊接气孔、虚焊缺陷，间隙过小则会导致钢管插入困难，装配效率低下，甚至在装配时刮伤钢管表面影响焊接质量。从功能特性上看，这款钎焊法兰没有活动的卡紧零件，整体与钢管焊为一体后抗振性能极强，能够承受液压系统瞬间的压力峰值冲击，在工程机械的工作装置液压回路、冶金设备的高压液压系统、船舶甲板机械的液压管路中，这类法兰的长期无故障运行周期远高于普通可拆卸管接头。设计这款法兰的三维模型时，首先要严格对应标准规定的密封面尺寸、螺栓孔分布圆直径、螺栓孔直径这些核心安装尺寸，保证与市面上同规格的C61法兰具备完全互换性；

　　其次要对承插孔的入口处做微小的倒角处理，一方面方便钢管插入装配，另一方面可以在钎焊时形成焊料堆积的坡口，保证焊角饱满，提升焊接连接强度；法兰的外圆边缘做圆角过渡，避免锐边在装配、检修过程中划伤操作人员，也能减少应力集中，提升法兰本体的抗疲劳强度。在实际管路装配作业中，这类钎焊法兰焊接完成后，需要对焊接位置做酸洗、钝化处理，避免焊渣残留进入液压回路造成阀组卡滞、油缸拉伤等故障；与对接元件连接时，要保证两根对接管路的同轴度，避免法兰端面出现偏斜，否则即使螺栓锁紧力矩达标，也会出现O型圈局部压缩量不足导致的渗漏问题。很多现场运维人员容易忽略的一点是，这类钎焊法兰与钢管焊接后，不能再承受过大的径向掰动载荷，因为钎焊位置的强度虽然满足承压需求，但过大的径向弯矩会导致焊根位置出现疲劳裂纹，最终引发管路漏油，所以在管路布设时需要在法兰附近设置合适的管夹支撑，抵消管路自重、振动带来的附加弯矩。
